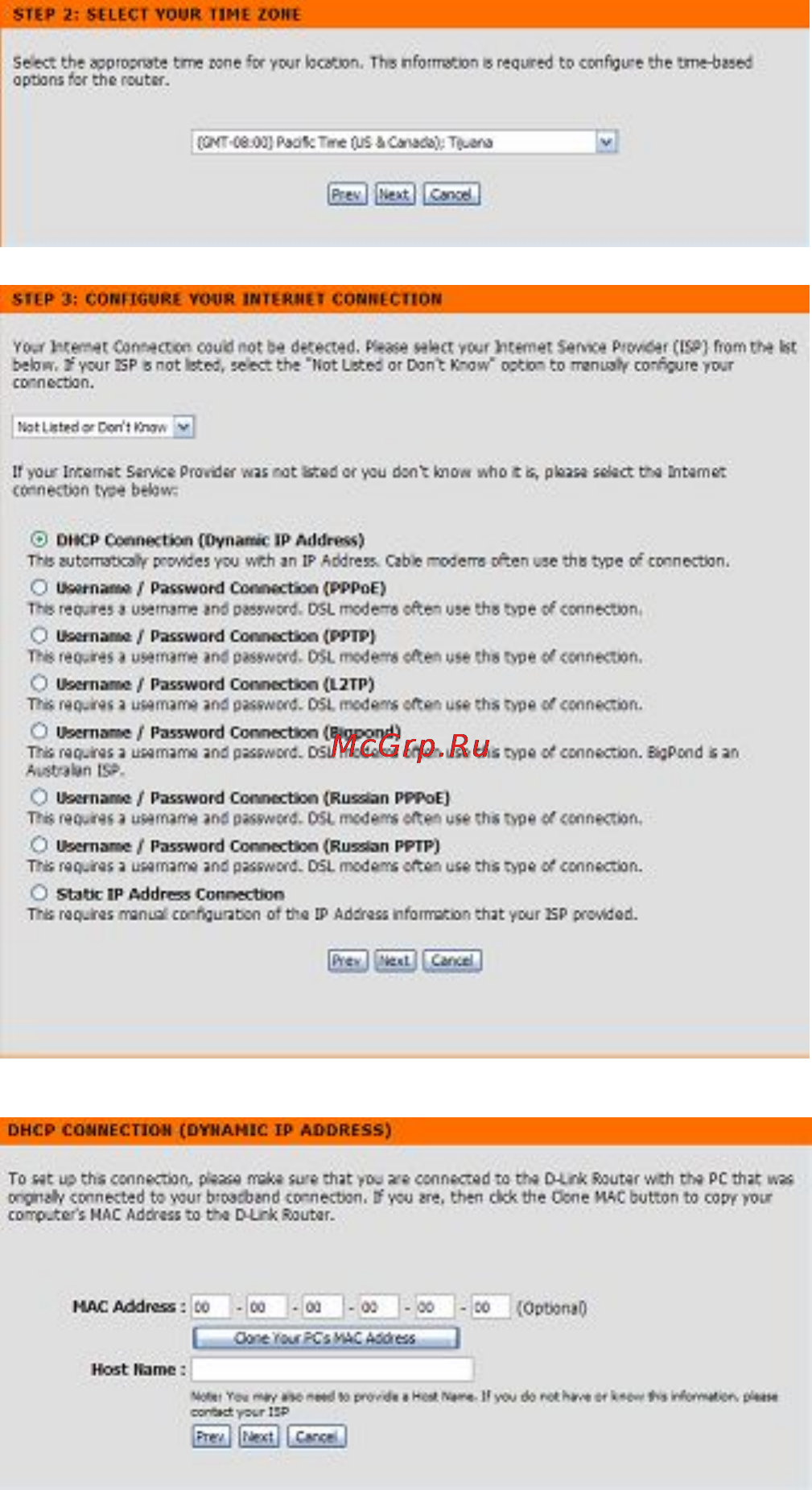

Выберите в выпадающем меню свой часовой пояс, а затем нажмите
Next, чтобы продолжить.
Выберите используемый тип соединения, а затем нажмите
Next, чтобы продолжить.
При выборе значения Dynamic необходимо ввести MAC-адрес компьютера,
который был последним подключен напрямую к модему. Если этот
компьютер используется в данный момент, нажмите Clone Your PC’s MAC
Address, а затем кнопку Next, чтобы продолжить.
Параметр Host Name не является обязательным, но иногда используется
некоторыми провайдерами. По умолчанию именем хоста служит название
модели устройства. Это поле доступно для изменения.
Содержание
- Обзор руководства 2
- Оглавление 4
- Комплект поставки 6
- Системные требования 7
- Характеристики 8
- Обзор аппаратного обеспечения 10
- Светодиодные индикаторы 10
- Перед началом работы 11
- Установка 11
- Рекомендации по установке беспроводных устройств 12
- Подключение к кабельному dsl спутниковому модему 13
- Подключение к другому маршрутизатору 14
- Web интерфейс настройки 16
- Настройка 16
- Мастер установки 17
- Dynamic dhcp 22
- Настройка вручную 22
- Internet setup настройка интернет 23
- Pppoe dsl 23
- Выберите опцию pppoe point to point protocol over ethernet если провайдер использует соединение pppoe в этом случае пользователь получит имя пользователя и пароль эта опция обычно используется dsl сервисами убедитесь что программное обеспечение pppoe удалено с компьютера в этом программном обеспечении больше нет необходимости и оно не будет работать через маршрутизатор 23
- Internet setup настройка интернет 24
- Выберите опцию pptp point to point tunneling protocol если провайдер использует соединение pptp в этом случае пользователь получит имя пользователя и пароль эта опция обычно используется dsl сервисами 24
- Internet setup настройка интернет 25
- Выберите значение l2tp layer 2 tunneling protocol если провайдер использует l2tp соединение в этом случае провайдер предоставит имя пользователя и пароль эта опция обычно используется сервисами dsl 25
- Big pond 26
- Internet setup настройка интернет 26
- Internet setup настройка интернет 27
- Static ip 27
- Выберите static ip address если провайдер предоставил полную ip информацию по настройке internet порта необходимо будет ввести ip адрес маску подсети адрес шлюза и dns адрес а предоставленные провайдером все ip адреса должны быть введены в корректном формате четыре октета отделенные точкой x x x x в противном случае маршрутизатор не примет такой адрес 27
- Internet setup настройка интернет 28
- Russian pppoe 28
- Выберите опцию russian pppoe point to point protocol over ethernet если провайдер использует этот тип соединения в этом случае пользователь получит имя пользователя и пароль этот тип соединения наиболее часто используется провайдерами в россии не забудьте удалить программное обеспечение pppoe с компьютера в нем больше нет необходимости оно не будет работать через маршрутизатор 28
- Internet setup настройка интернет 30
- Russian pptp 30
- Выберите опцию russian pptp point to point tunneling protocol если провайдер использует этот тип соединения в этом случае пользователь получит имя пользователя и пароль этот тип соединения наиболее часто используется провайдерами в россии 30
- Wireless settings настройка беспроводной сети wi fi protected setup wcn 2 31
- Wireless network settings настройка беспроводной сети 32
- Network setting настройка сети 33
- Эта глава поможет изменить настройки локальной сети маршрутизатора и задать настройки dhcp 33
- Dhcp server settings настройки dhcp сервера 34
- Маршрутизатор оснащен встроенным dhcp dynamic host configuration protocol сервером dhcp сервер автоматически назначает ip адрес компьютерам в сети lan частной сети убедитесь что компьютеры настроены как dhcp клиенты т е в их настройках tcp ip выбрана опция obtain an ip address automatically получить ip адрес автоматически при включении компьютеров они автоматически загрузят настройки tcp ip предоставленные dir 330 dhcp сервер будет автоматически назначать компьютерам по их запросу свободные ip адреса из пула необходимо определить начальный и конечный адрес пула ip адресов 34
- Dhcp reservation dhcp резервирование 35
- Внимание ip адрес должен принадлежать диапазону ip адресов dhcp 35
- Если требуется чтобы компьютер всегда получал один и тот же ip адрес можно создать dhcp резервирование тогда маршрутизатор назначит зарезервированный ip адрес только указанному компьютеру или устройству можно назначить до 50 резервирований 35
- Dir 330 сети ipsec и l2tp vpn 36
- Настройки vpn 36
- Настройки ipsec 37
- Pptp l2tp settings настройка pptp l2tp 40
- Для управления соединением pptp используется номер порта tcp 1723 а для ppp данных поддерживается gre ip протокол 47 также pptp поддерживает шифрование данных по протоколу mppe l2tp поддерживает udp протокол для передачи ppp данных это позволяет инкапсулировать данные в ipsec шифровании вместо mppe шифрования 40
- Port forwarding перенаправление портов 41
- Эта функция позволяет открыть один или несколько портов 41
- Application rules правила приложений 42
- Некоторые приложения требуют несколько соединений для работы например интернет игры видеоконференции интернет телефония и другие возникают трудности при работе этих приложений через nat network address translation специальные правила приложений обеспечивают их работу с dir 330 в таком случае определите порт обычно взаимодействующий с приложением trigger port выберите протокол tcp или udp укажите порты межсетевого экрана публичные порты взаимодействующие с trigger портом которые будут открыты для входящего трафика 42
- Мас filters фильтрация мас адресов 43
- С помощью фильтрации на основе mac адресов можно запретить или разрешить компьютерам lan доступ к сети на основе их mac адресов существует возможность добавить mac адреса вручную или выбрать их из списка клиентов которые подключены к маршрутизатору можно указать до 25 правил 43
- Website filters фильтрация web сайтов 44
- Фильтрация web сайтов позволяет запретить компьютерам в сети lan доступ к определенным web сайтам на основании их url или доменного имени url это стандартизированный способ записи адреса ресурса в интернет если какая нибудь часть url содержит заблокированное слово сайт будет недоступен и web страница не отобразится чтобы заблокировать все url адреса содержащие определенную текстовую строку введите нужный текст и нажмите save settings введенная текстовая строка появится в списке чтобы удалить текст из списка нажмите кнопку clear the list below 44
- Firewall settings настройки межсетевого экрана dmz 45
- Межсетевой экран позволяет защитить сеть от внешнего мира маршрутизатор поддерживает межсетевой экран spi анализ содержимого пакетов и nat pat преобразование сетевых адресов трансляция порт адрес иногда для корректной работы определенных приложений необходимо сделать компьютер видимым из сети интернет в этом случае используется опция dmz демилитаризованная зона 45
- Firewall settings настройки межсетевого экрана firewall rules правила межсетевого экрана 46
- Schedules первые два правила установлены по умолчанию и не доступны для изменения 46
- Advanced wireless settings расширенные настройки беспроводной сети 47
- Advanced network settings расширенные настройки сети 48
- Routing маршрутизация 49
- Этот раздел позволяет определить фиксированные маршруты для различных типов wan static ip dynamic ip russian pppoe и russian pptp для работы в сетях провайдеров требующих эти параметры можно определить до 50 правил статических маршрутов static routing 49
- Certificates сертификаты 50
- Этот раздел позволяет настроить сертификаты которые используются vpn на основе ipsec локальный сертификат или сертификат удаленного пользователя из выпадающего меню выберите local certifcate private key certifcate of remote peers или certificate authorities 50
- User groups группы пользователей 51
- Этот раздел позволяет создать имена пользователей и пароли для различных групп пользователей которые могут иметь доступ к маршрутизатору через vpn туннель 51
- Administrator settings настройка администрирования 52
- Это окно позволять изменить пароль администратора помимо этого можно включить удаленное управление 52
- Time and date settings настройка времени и даты 53
- Этот раздел поможет задавать управлять и обновлять настройки времени на внутренних системных часах здесь можно настроить часовой пояс и сервер времени здесь же можно задать параметры перехода на летнее время 53
- System settings настройка системы 54
- Update firmware обновление программного обеспечения 55
- Данное окно позволяет обновить программное обеспечение маршрутизатора убедитесь что требуемый файл с программным обеспечением находится на жестком диске нажмите по кнопке browse чтобы определить файл с программным обеспечением который будет использоваться для обновления пожалуйста обращайтесь на сайт технической поддержки d link чтобы проверить доступность новой версии программного обеспечения можно загрузить файл с программным обеспечением с сайта техподдержки d link на жесткий диск 55
- Сервис ddns dynamic domain name service позволяет связать динамический ip адрес с именем домена это дает возможность получить доступ к определенному хосту web ftp игровой сервер и т д используя приобретенное имя домена www whateveryournameis com с динамически назначенным ip адресом многие провайдеры широкополосного доступа назначают динамические ip адреса благодаря сервису провайдера ddns друзья пользователя для подключения к серверу могут вводить имя домена независимо от того какой ip адрес используется 56
- System check проверка системы 57
- Этот инструмент предназначен для проведения ping test ping test применяется для отправки ping пакетов для проверки находится ли компьютер в интернет 57
- Schedules расписания 58
- Этот раздел позволяет создавать правила расписания для перенаправления портов межсетевого экрана web фильтрации и удаленного управления 58
- Log settings настройки журнала 59
- Device information информация об устройстве 60
- Log журнал 61
- Это страница отображает журнал активности на маршрутизаторе здесь можно просмотреть регистрацию событий маршрутизатора 61
- Statistics статистика 62
- Эта страница отображает текущую статистику по трафику здесь можно просмотреть количество пакетов прошедших через маршрутизатор 62
- Active session активные сессии 63
- Меню active session status отображает список активных текущих сессий на маршрутизаторе здесь можно просмотреть протокол ip адреса источника и назначения для каждой активной сессии 63
- Lan clients lan клиенты 64
- Wireless clients беспроводные клиенты 64
- Routing маршрутизация 65
- Безопасность беспроводного доступа 67
- Что такое wep 67
- Что такое wpa 68
- Wireless security setup wizard мастер установки безопасности беспроводного доступа 69
- Настройка wep 73
- Настройка wpa wpa2 psk 74
- Настройка wpa wpa2 еар radius 75
- Операционная система windows vista 76
- Подключение к беспроводной сети 76
- Настройка wep wpa wpa2 77
- Операционная система windows 79
- Настройка wep 80
- Настройка wpa psk 82
- Поиск и устранение неисправностей 84
- Основы построения беспроводной сети 88
- Режимы беспроводного доступа 92
- Если отображается адрес 0 проверьте правильность инсталляции адаптера настройки безопасности и настройки маршрутизатора некоторые программные межсетевые экраны могут блокировать dhcp запросы вновь установленных адаптеров 93
- Основы построения сетей 93
- Получение информации об ip адресе 93
- Пользователям ос windows 2000 xp 93
- Пользователям ос windows vista 93
- При установке нового адаптера d link настройки tcp ip по умолчанию предполагают получение ip адреса автоматически от dhcp сервера беспроводного маршрутизатора чтобы узнать ip адрес следуйте приведенным ниже шагам 93
- Назначение статического ip адреса 94
- Техническая спецификация 96
- Заводские настройки по умолчанию 97
- Заданные по умолчанию настройки маршрутизатора приведены в таблице любой из заданных параметров можно изменить если перегрузить маршрутизатор при помощи кнопки reset находится на задней панели устройства все настройки вернутся к заводским по умолчанию 97
