Настройка WPA/WPA2-ЕАР (RADIUS)
Рекомендуется включить шифрование сначала на беспроводном маршрутизаторе, а затем на сетевых адаптерах.
Пожалуйста, установите сначала беспроводное соединение, а затем включите шифрование. Уровень беспроводного
сигнала может снижаться при включении шифрования из-за дополнительной нагрузки.
1. Зарегистрируйтесь в Web-интерфейсе настройки, открыв
Web-браузер и введя IP-адрес маршрутизатора (192.168.0.1).
Нажмите Setup, Затем нажмите кнопку Wireless Settings в
левой части экрана.

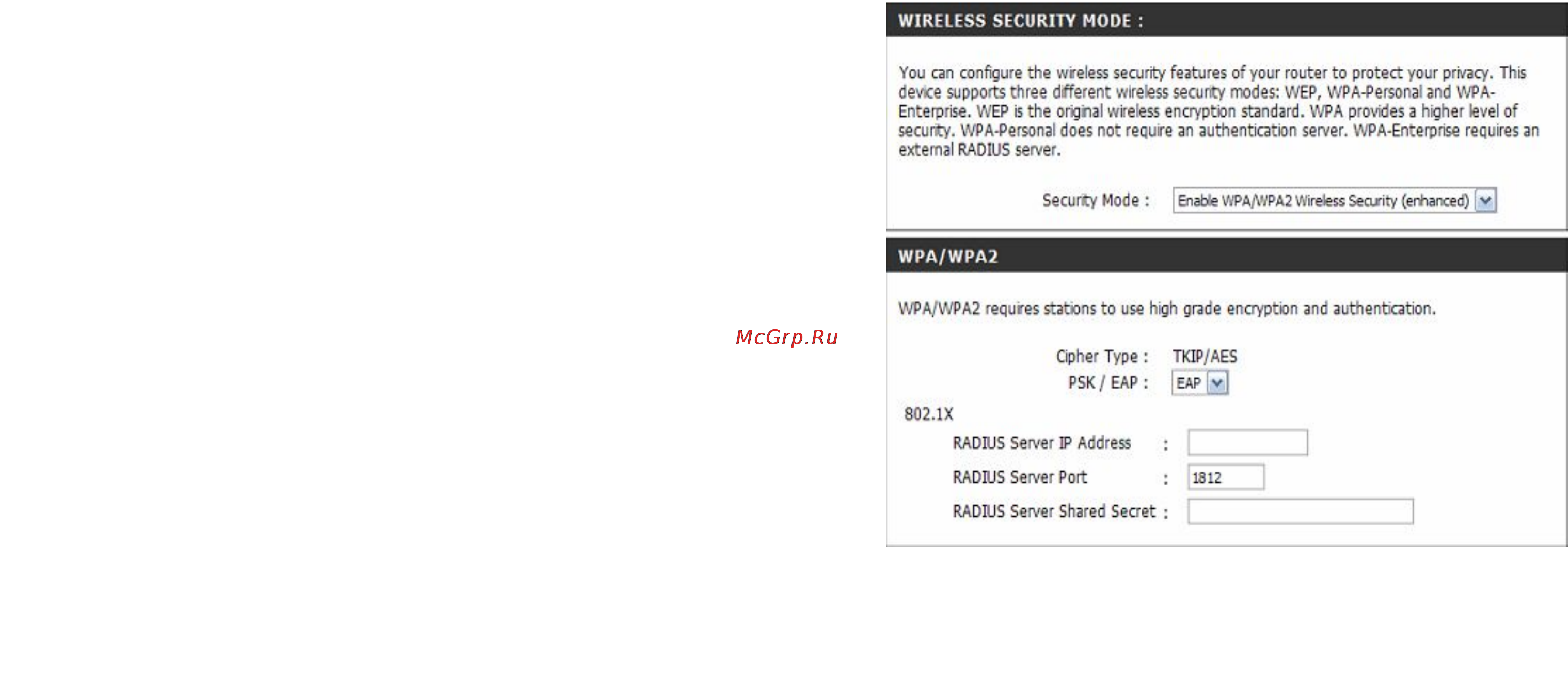

2. Нажмите кнопку Manual Wireless Connection Setup.
3. В поле Security Mode выберите Enable WEP, Enable WPA2
или Enable WPA/WPA2.
4. В поле PSK/EAP выберите PSK.
5. В поле RADIUS Server IP Address введите IP-адрес RADIUS-
сервера.
6. В поле RADIUS Server Port введите порт, используемый
RADIUS-сервером. По умолчанию порт 1812.
7. В поле RADIUS Server Shared Secret введите ключ
безопасности.
8. Нажмите Save Settings для сохранения настроек.
