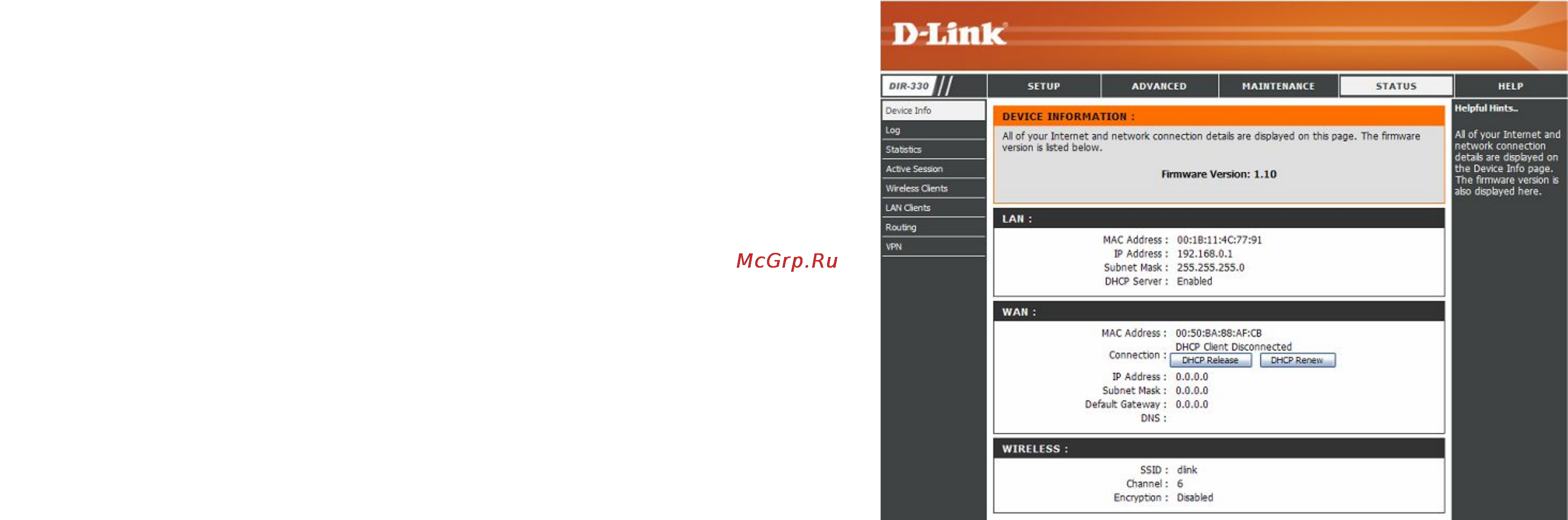

Device Information (Информация об устройстве)
Эта страница отображает текущую информацию по маршрутизатору. Здесь представлена информация о LAN, WAN
(Интернет) и программном обеспечении маршрутизатора.
Если Интернет-соединение настроено с опцией Dynamic IP address, то появятся кнопки Release и Renew. С помощью
кнопки Release можно отключиться от провайдера, а с помощью Renew – подключиться к провайдеру.
Если Интернет-соединение настроено как PPPoE, то появятся кнопки Connect и Disconnect. Используйте Disconnect для
разрыва PPPoE-соединения, и Connect – для установки PPPoE-соединения.
LAN:
Отображает MAC-адрес и частные (локальные) IP-
настройки маршрутизатора.
WAN: Отображает MAC-адрес и публичные IP-настройки
маршрутизатора.
Wireless: Отображает настройки беспроводной сети, включая
SSID, номер канала и статус шифрования.
