D-Link DIR-330 [22/97] Настройка вручную
![D-Link DIR-330 [22/97] Настройка вручную](/views2/1043974/page22/bg16.png)

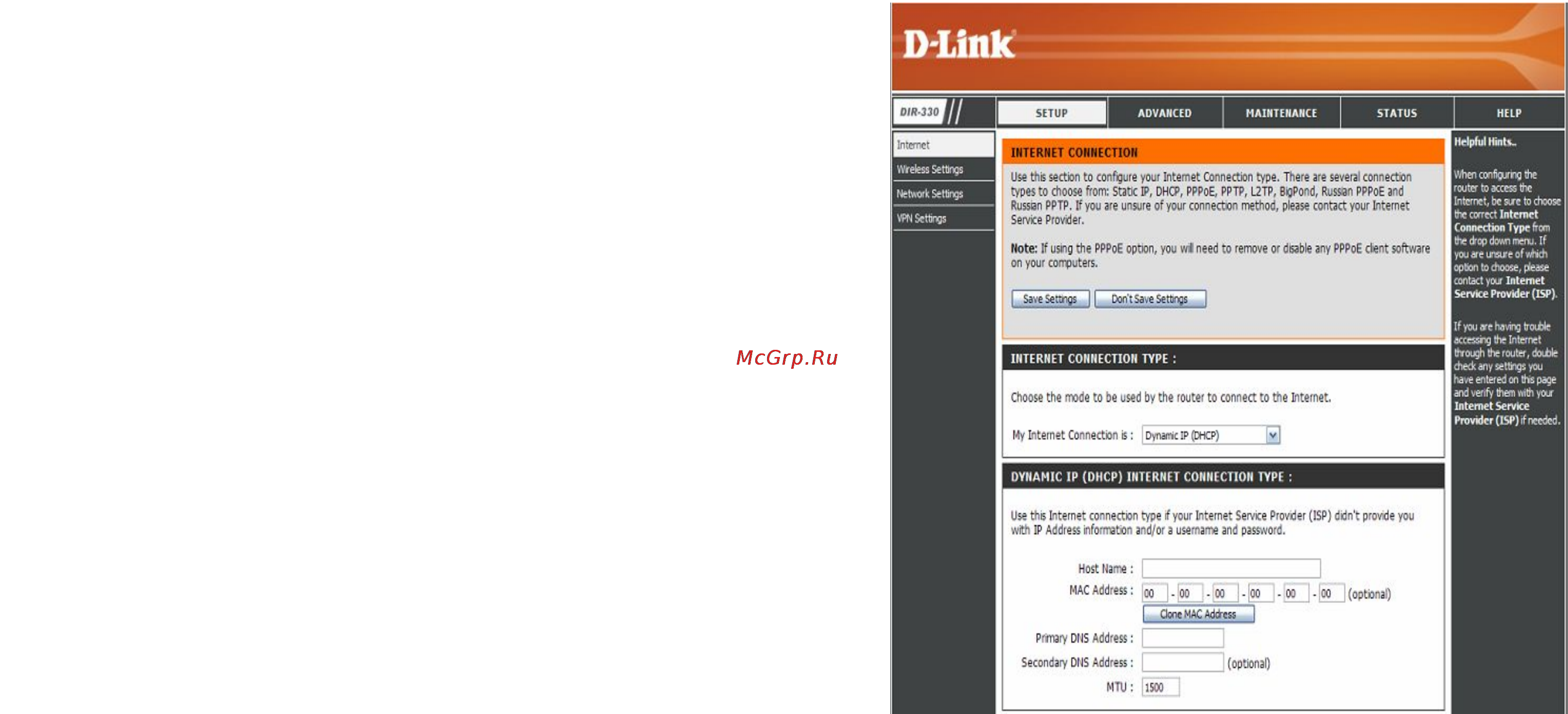

Настройка вручную
Dynamic (DHCP)
My Internet
Connection:
Выберите Dynamic IP (DHCP), чтобы получить IP-
адрес
автоматически от провайдера. Выберите данную опцию,
если провайдер не предоставил такую информацию. Эта
опция обычно используется в сервисах кабельного модема.
Host Name:
Имя хоста является опциональным, но может требоваться
некоторыми провайдерами.
MAC Address: MAC-адрес по умолчанию установлен как MAC-
адрес
физического интерфейса Internet-порта на широкополосном
маршрутизаторе. Не рекомендуется изменять MAC-адрес
по умолчанию, если это не требуется провайдером. С
помощью кнопки “Clone MAC Address” можно заменить
MAC-адрес Internet-порта на MAC-адрес адаптера Ethernet.
DNS Addresses:
Введите IP-адрес первичного и вторичного DNS-сервера,
назначенного провайдером.
MTU:
Максимальная единица передачи – можно изменить это
значение для оптимальной производительности в сети
провайдера. По умолчанию значение MTU 1500.
