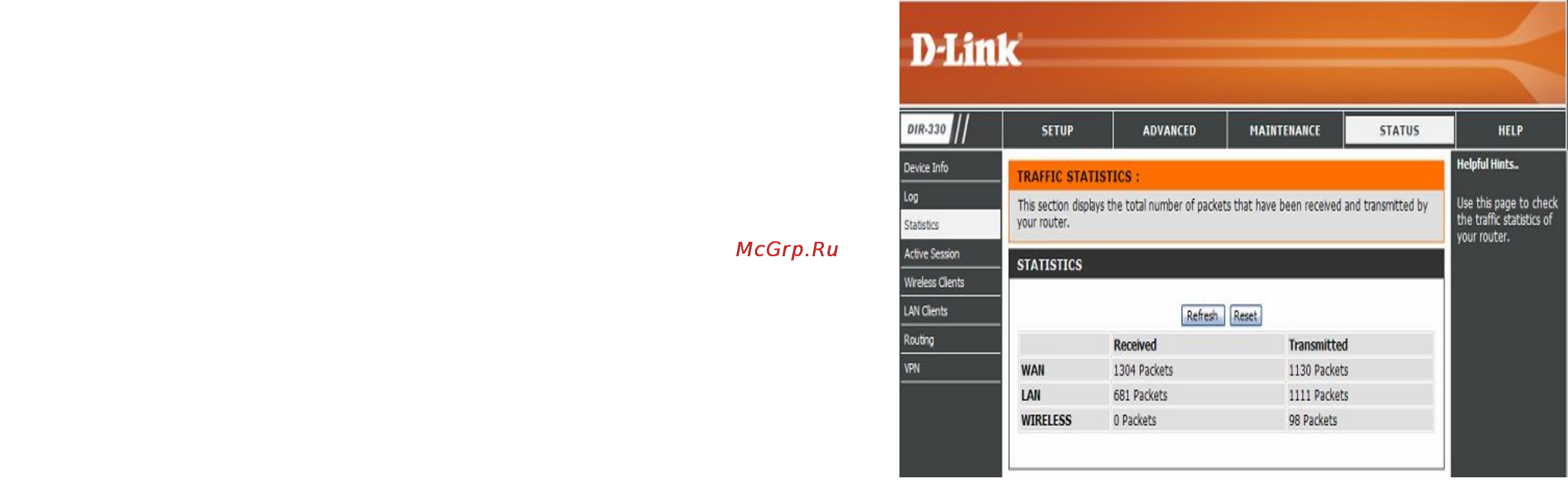

Statistics (Статистика)
Эта страница отображает текущую статистику по трафику. Здесь можно просмотреть количество пакетов, прошедших
через маршрутизатор.
Refresh:
Эта кнопка позволяет обновить статистическую
информацию.
Reset:
Эта кнопка позволяет обнулить статистические счетчики
пакетов для всех выбранных интерфейсов.
WAN:
Просмотр количества пакетов, переданных и принятых
через WAN-интерфейс.
LAN:
Просмотр количества пакетов, переданных и принятых
через LAN-интерфейс.
