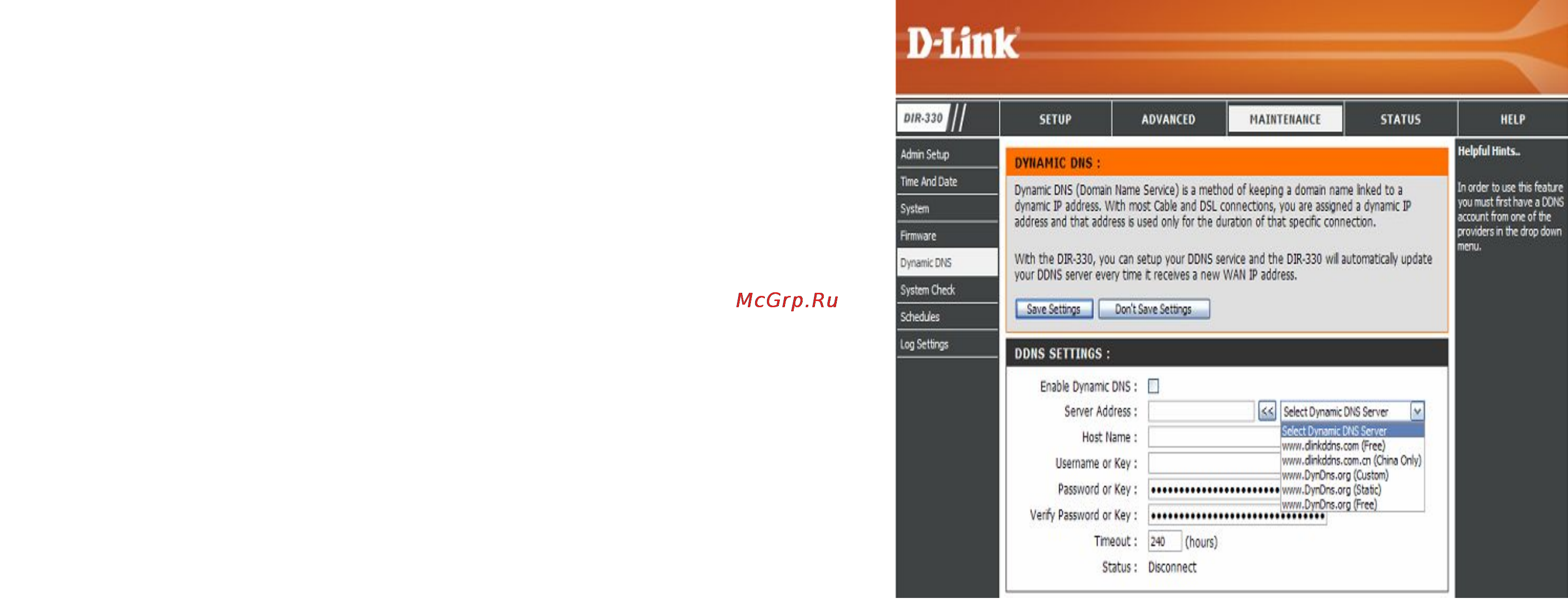

DDNS
Сервис DDNS (Dynamic Domain Name Service) позволяет связать динамический IP-адрес с именем домена. Это дает
возможность получить доступ к определенному хосту (Web-, FTP-, Игровой сервер и т.д.), используя приобретенное
имя домена (www.whateveryournameis.com) с динамически назначенным IP-адресом. Многие провайдеры
широкополосного доступа назначают динамические IP-адреса. Благодаря сервису провайдера DDNS, друзья
пользователя для подключения к серверу могут вводить имя домена, независимо от того, какой IP-адрес используется.
DDNS:
Отметьте поле Enable DDNS, чтобы включить DDNS.
Server Address: Выберите в выпадающем меню одного из провайдеров
DDNS.
Host Name: Введите имя хоста, зарегистрированное у провайдера
DDNS.
Username or
Key:
Введите имя пользователя или ключ для учетной записи
DDNS.
Password or Key: Введите пароль или ключ для учетной записи DDNS.
Verify Password
or Key:
Повторите ввод пароля или ключа для учетной записи
DDNS.
Timeout: По умолчанию значение 240 (час). Не изменяйте это
значение, если это не предписано провайдером DDNS.
