D-Link DIR-330 Инструкция по эксплуатации онлайн [21/97] 40661
![D-Link DIR-330 Инструкция по эксплуатации онлайн [21/97] 40661](/views2/1043974/page21/bg15.png)

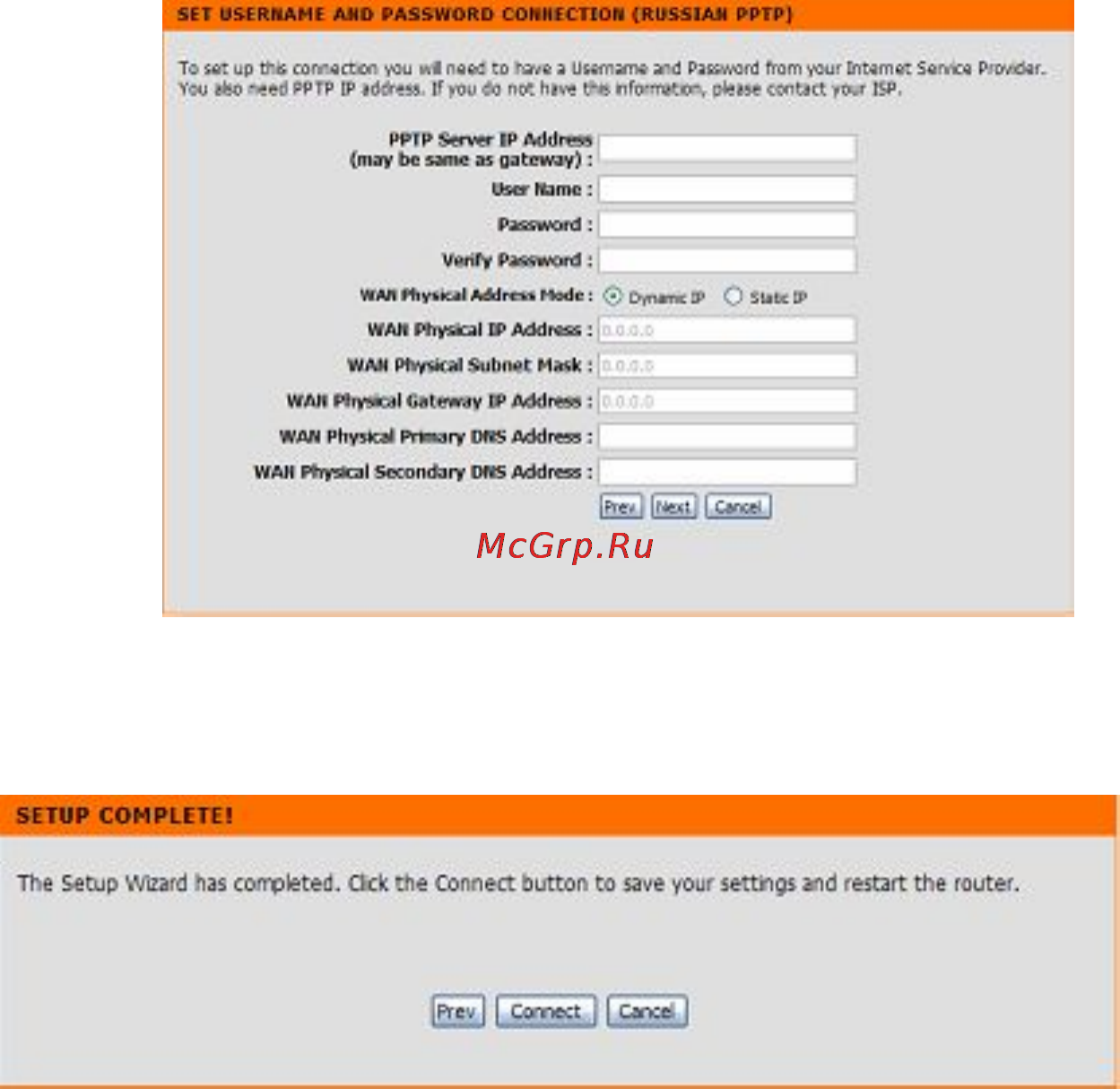

При выборе опции PPTP введите имя пользователя и пароль PPTP.
Нажмите Next, чтобы продолжить.
Нажмите Connect для сохранения настроек. После перезагрузки
Маршрутизатора нажмите Continue. Подождите 1-2 минуты.
Закройте и откройте вновь Web-браузер и попробуйте подключиться
к Интернету.
Может быть несколько попыток подключения к Интернету.
