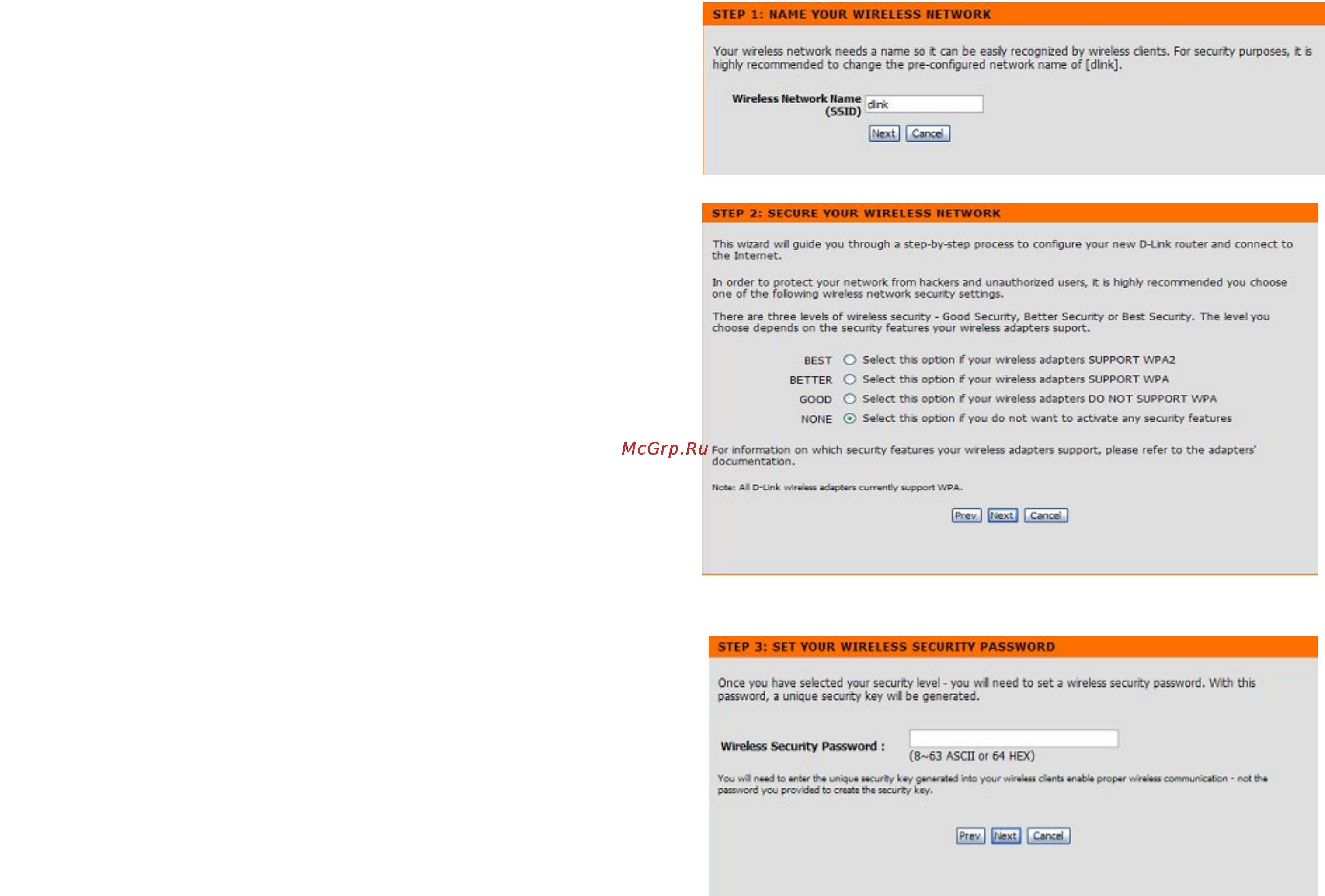

Введите SSID (Service Set Identifier). SSID – это имя
беспроводной сети. Создайте имя длиной до 32
символов с учетом регистра.
Нажмите Next, чтобы продолжить
Выберите уровень безопасности беспроводной сети:
· Best – WPA2 -аутентификация
· Better – WPA-аутентификация
· Good – 128-битовая WEP -аутентификация
· None – выключен режим безопасности
Нажмите Next, чтобы продолжить.
При выборе Best или Better введите пароль от 8 до 63 символов.
Нажмите Next для продолжения.
