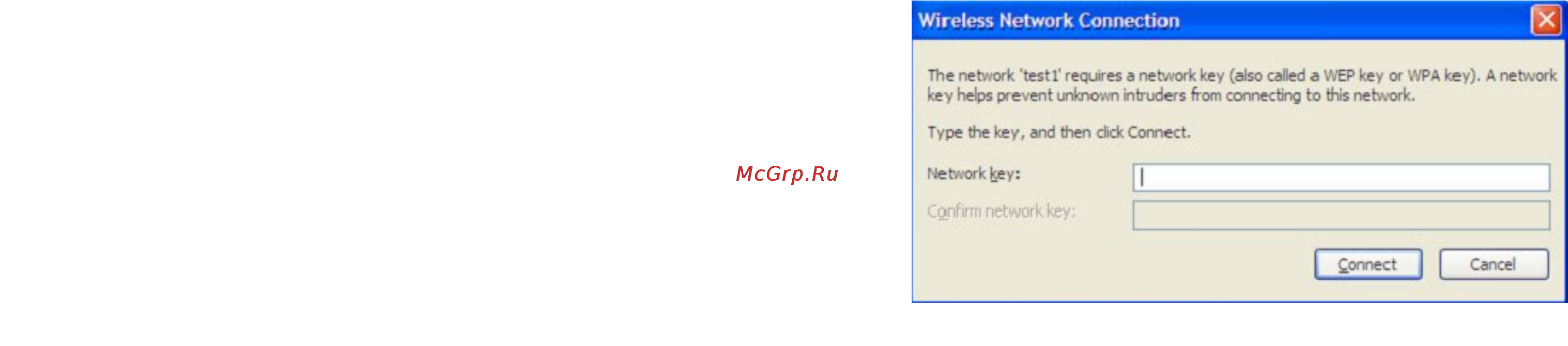

3. Появится окно Wireless Network Connection. Введите
парольную фразу WPA/PSK и нажмите Connect.
Потребуется около 20-30 секунд для подключения к беспроводной
сети. Если подключиться не удалось, проверьте, пожалуйста,
корректность настроек WPA/PSK. Парольная фраза WPA/PSK
должна быть точно такой же, как и на беспроводном
маршрутизаторе.
