Alienware A15-0056 — инструкция по установке панели дисплея компьютера [101/133]
![Dell A15-0056 [101/133] Установка панели дисплея](/views2/1286503/page101/bg65.png)
Установка панели дисплея
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с внутренними
компонентами компьютера прочитайте информацию по технике
безопасности, прилагаемую к компьютеру, и следуйте инструкциям,
описанным в разделе
Подготовка к работе с внутренними компонентами
компьютера. После работы с внутренними компонентами компьютера
следуйте инструкциям, описанным в разделе После работы с
внутренними компонентами компьютера. Для ознакомления с
рекомендуемыми правилами техники безопасности см. домашнюю
страницу Нормативных требований по адресу www.dell.com/
regulatory_compliance.
Последовательность действий

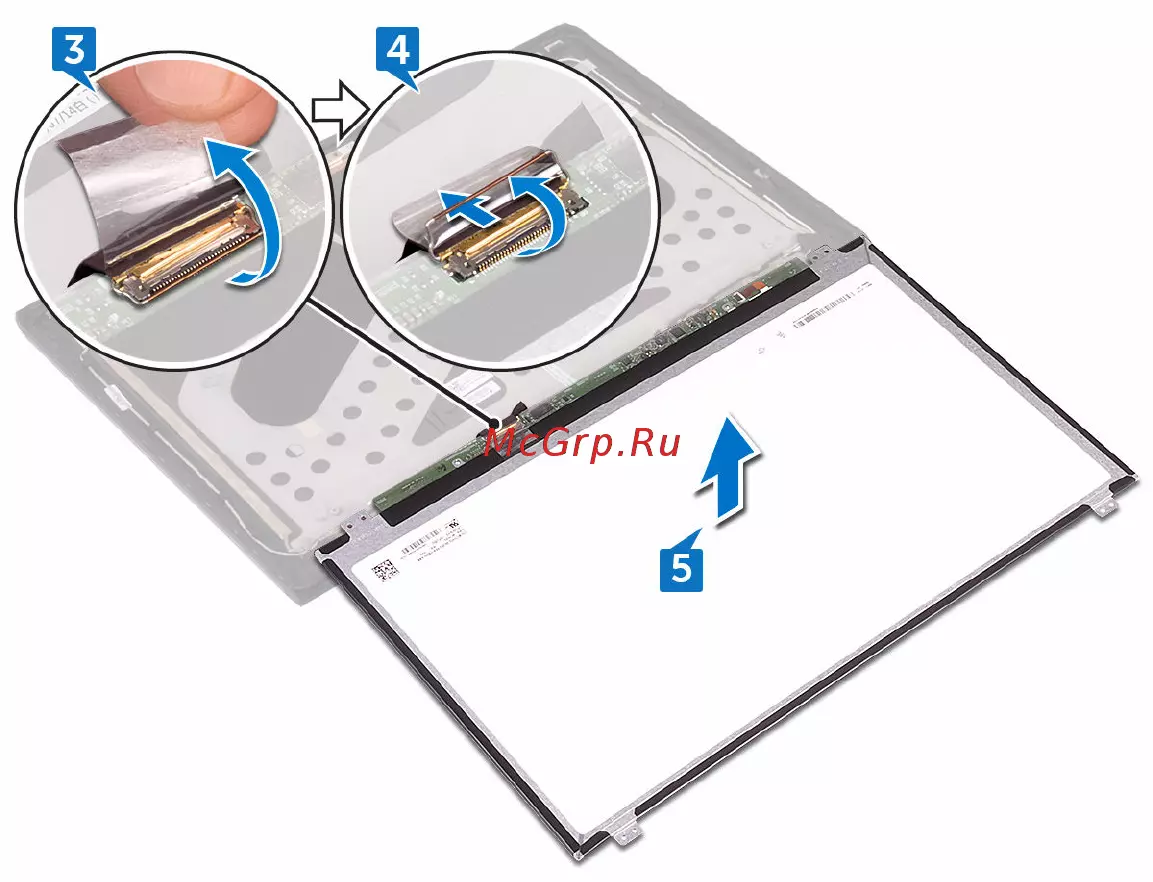

1 Вставьте кабель дисплея в разъем на панели дисплея и закройте защелку,
чтобы зафиксировать кабель.
2 Приклейте ленту, которой кабель дисплея крепится к панели дисплея.
3 Переверните панель дисплея и аккуратно положите ее на заднюю крышку
дисплея.
4 Совместите отверстия для винтов на панели дисплея с отверстиями для винтов
на задней крышке дисплея.
5 Закрутите четыре винта (M2x3), которыми панель дисплея крепится к задней
крышке дисплея.
Действия после завершения операции
1 Установите камеру.
2 Установите лицевую панель дисплея.
3 Установите дисплей в сборе.
4 Установите на место системную плату в сборе.
5 Установите на место модули памяти.
6 Установите на место батарею.
7 Установите основной блок компьютера.
8 Установите заднюю крышку платы ввода-вывода.
101
