Alienware A15-0056 — установка радиатора в сборе: пошаговая инструкция и советы [77/133]
![Alienware A15-0056 [77/133] Установка радиатора в сборе](/views2/1286503/page77/bg4d.png)
Установка радиатора в сборе
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с внутренними
компонентами компьютера прочитайте информацию по технике
безопасности, прилагаемую к компьютеру, и следуйте инструкциям,
описанным в разделе
Подготовка к работе с внутренними компонентами
компьютера. После работы с внутренними компонентами компьютера
следуйте инструкциям, описанным в разделе После работы с
внутренними компонентами компьютера. Для ознакомления с
рекомендуемыми правилами техники безопасности см. домашнюю
страницу Нормативных требований по адресу www.dell.com/
regulatory_compliance.
ОСТОРОЖНО: Неправильное выравнивание радиатора процессора
может повредить системную плату и процессор.
ПРИМЕЧАНИЕ: Оригинальная теплопроводная паста может быть
использована повторно, если оригинальная системная плата и
вентилятор переустанавливаются вместе. Если или системная плата,
или вентилятор были заменены, используйте теплопроводную
прокладку, входящую в комплект, чтобы обеспечить требуемую
теплопроводность.
Последовательность действий

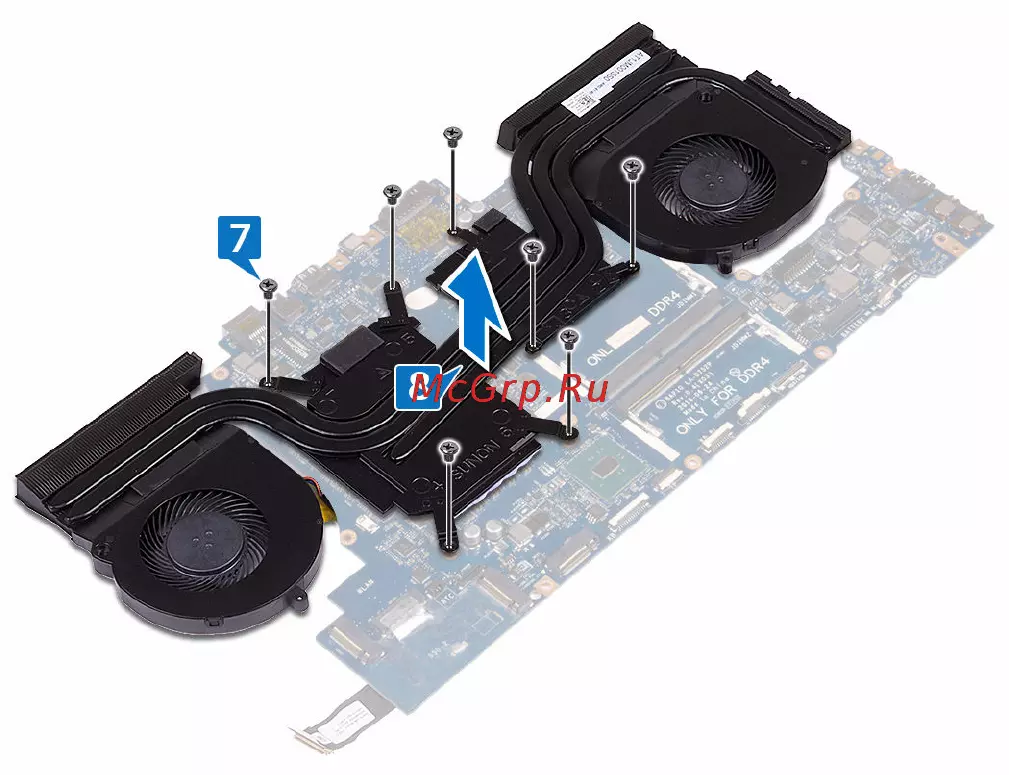

1 Совместите отверстия для винтов на радиаторе в сборе с отверстиями для
винтов в системной плате.
2 Закрутите на место семь винтов (M2x3), которыми радиатор в сборе крепится
к системной плате.
3 Переверните системную плату в сборе.
4 Приклейте ленту, чтобы прикрепить кабели вентилятора к системной плате в
сборе.
5 Подсоедините кабели вентилятора к соответствующим разъемам на системной
плате.
Действия после завершения операции
1 Установите на место системную плату в сборе.
77
