Установка лицевой панели
дисплея
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с внутренними
компонентами компьютера прочитайте информацию по технике
безопасности, прилагаемую к компьютеру, и следуйте инструкциям,
описанным в разделе Подготовка к работе с внутренними компонентами
компьютера. После работы с внутренними компонентами компьютера
следуйте инструкциям, описанным в разделе После работы с
внутренними компонентами компьютера. Для ознакомления с
рекомендуемыми правилами техники безопасности см. домашнюю
страницу Нормативных требований по адресу www.dell.com/
regulatory_compliance.
Последовательность действий

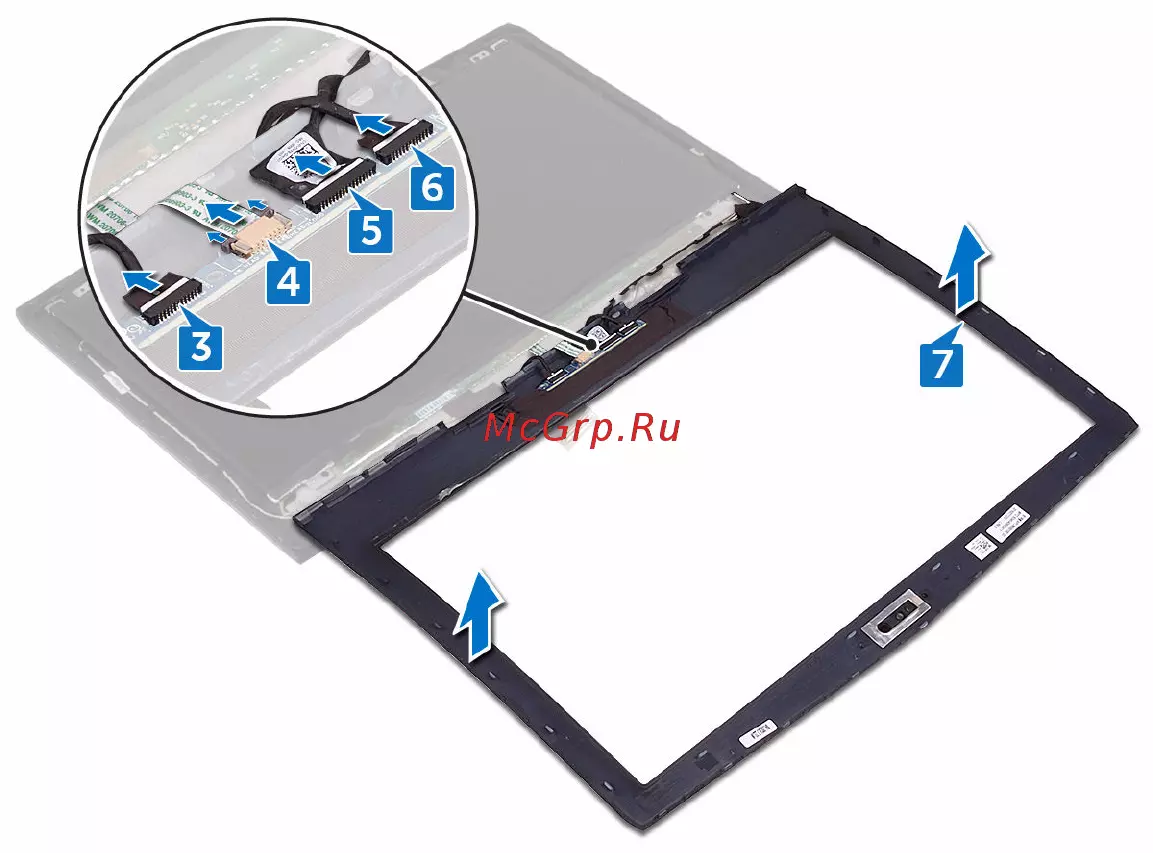

1 Поместите дисплей в сборе на чистую ровную поверхность.
2 Подсоедините кабели Tron Light к плате логотипа.
3 Подсоедините кабель платы логотипа к плате логотипа.
4 Вставьте кабель с головой инопланетянина в плату логотипа и закройте
фиксатор, чтобы зафиксировать кабель.
5 Аккуратно переверните лицевую панель дисплея.
6 Совместите лицевую панель дисплея с задней крышкой дисплея и аккуратно
установите лицевую панель дисплея на место до щелчка.
Действия после завершения операции
1 Установите дисплей в сборе.
2 Установите на место системную плату в сборе.
3 Установите на место модули памяти.
4 Установите на место батарею.
5 Установите основной блок компьютера.
6 Установите заднюю крышку платы ввода-вывода.
7 Установите твердотельный накопитель.
96
