Установка сенсорной панели
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с внутренними
компонентами компьютера прочитайте информацию по технике
безопасности, прилагаемую к компьютеру, и следуйте инструкциям,
описанным в разделе
Подготовка к работе с внутренними компонентами
компьютера. После работы с внутренними компонентами компьютера
следуйте инструкциям, описанным в разделе После работы с
внутренними компонентами компьютера. Для ознакомления с
рекомендуемыми правилами техники безопасности см. домашнюю
страницу Нормативных требований по адресу www.dell.com/
regulatory_compliance.

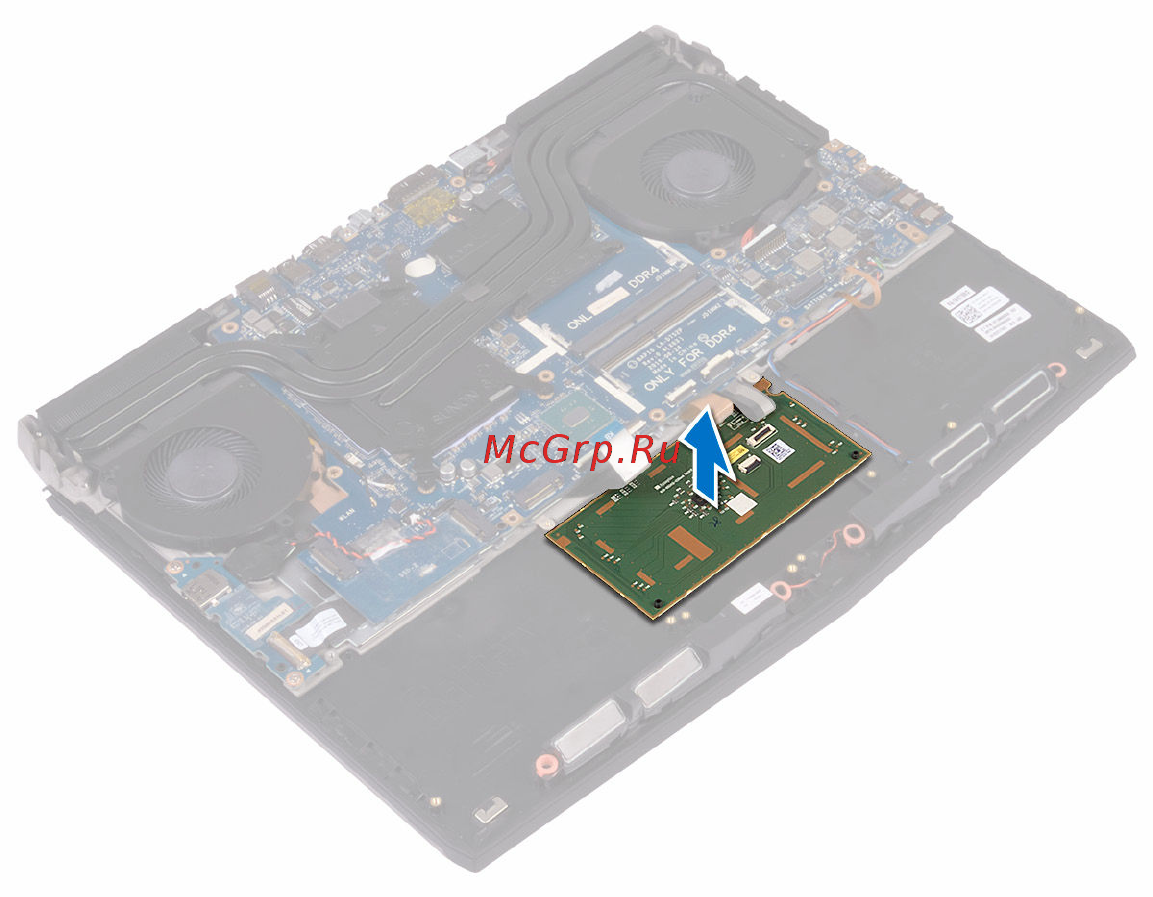

Последовательность действий
1 Используя направляющие штыри на упоре для рук, установите сенсорную
панель на упор для рук в сборе.
2 Совместите отверстия на кронштейне сенсорной панели с отверстиями на
упоре для рук в сборе.
3 Закрутите пять винтов (M2x3), с помощью которых кронштейн сенсорной
панели крепится к упору для рук в сборе.
4 Вставьте кабель сенсорной панели и кабель кнопок сенсорной панели в
соответствующие разъемы на сенсорной панели и закройте защелки, чтобы
зафиксировать кабели.
5 Вставьте кабель сенсорной панели в разъем на системной плате и закройте
защелку, чтобы зафиксировать кабель.
Действия после завершения операции
1 Установите на место батарею.
2 Установите основной блок компьютера.
3 Установите заднюю крышку платы ввода-вывода.
4 Установите на место плату беспроводной сети.
5 Установите твердотельный накопитель.
55
