Снятие корпуса компьютера
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с внутренними
компонентами компьютера прочитайте информацию по технике
безопасности, прилагаемую к компьютеру, и следуйте инструкциям,
описанным в разделе
Подготовка к работе с внутренними компонентами
компьютера. После работы с внутренними компонентами компьютера
следуйте инструкциям, описанным в разделе После работы с
внутренними компонентами компьютера. Для ознакомления с
рекомендуемыми правилами техники безопасности см. домашнюю
страницу Нормативных требований по адресу www.dell.com/
regulatory_compliance.
Предварительные действия
1 Снимите нижнюю крышку.
2 Выполните действия, приведенные в пунктах 1–3 в разделе «Извлечение
жесткого диска».
3 Извлеките твердотельный накопитель.
4 Извлеките плату беспроводной сети.
5 Снимите заднюю крышку платы ввода-вывода.

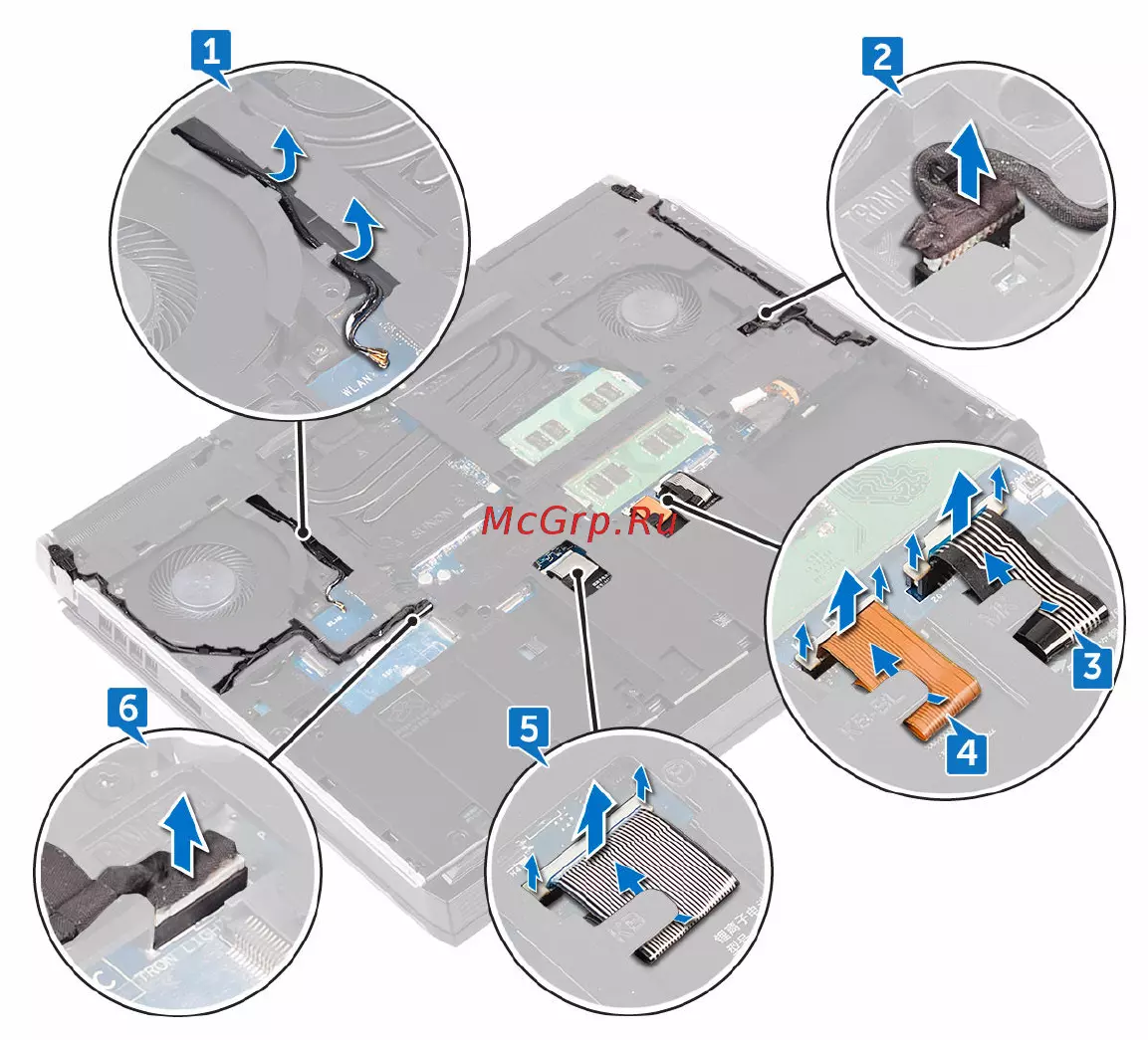

Последовательность действий
1 Запомните, как были уложены кабели, и извлеките антенные кабели из
направляющих в основании компьютера.
2 Отсоедините кабель Tron Light от системной платы.
3 Откройте фиксатор и отсоедините кабель макроклавиш, а затем извлеките
кабель из направляющих в основании компьютера.
4 Откройте фиксатор и отсоедините кабель подсветки клавиатуры, а затем
извлеките кабель из направляющих в основании компьютера.
5 Откройте фиксатор и отсоедините кабель клавиатуры, а затем извлеките
кабель из направляющих в основании компьютера.
