DAP-1155 Беспроводная точка доступа и маршрутизатор с поддержкой 802.11n
(до 150 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора

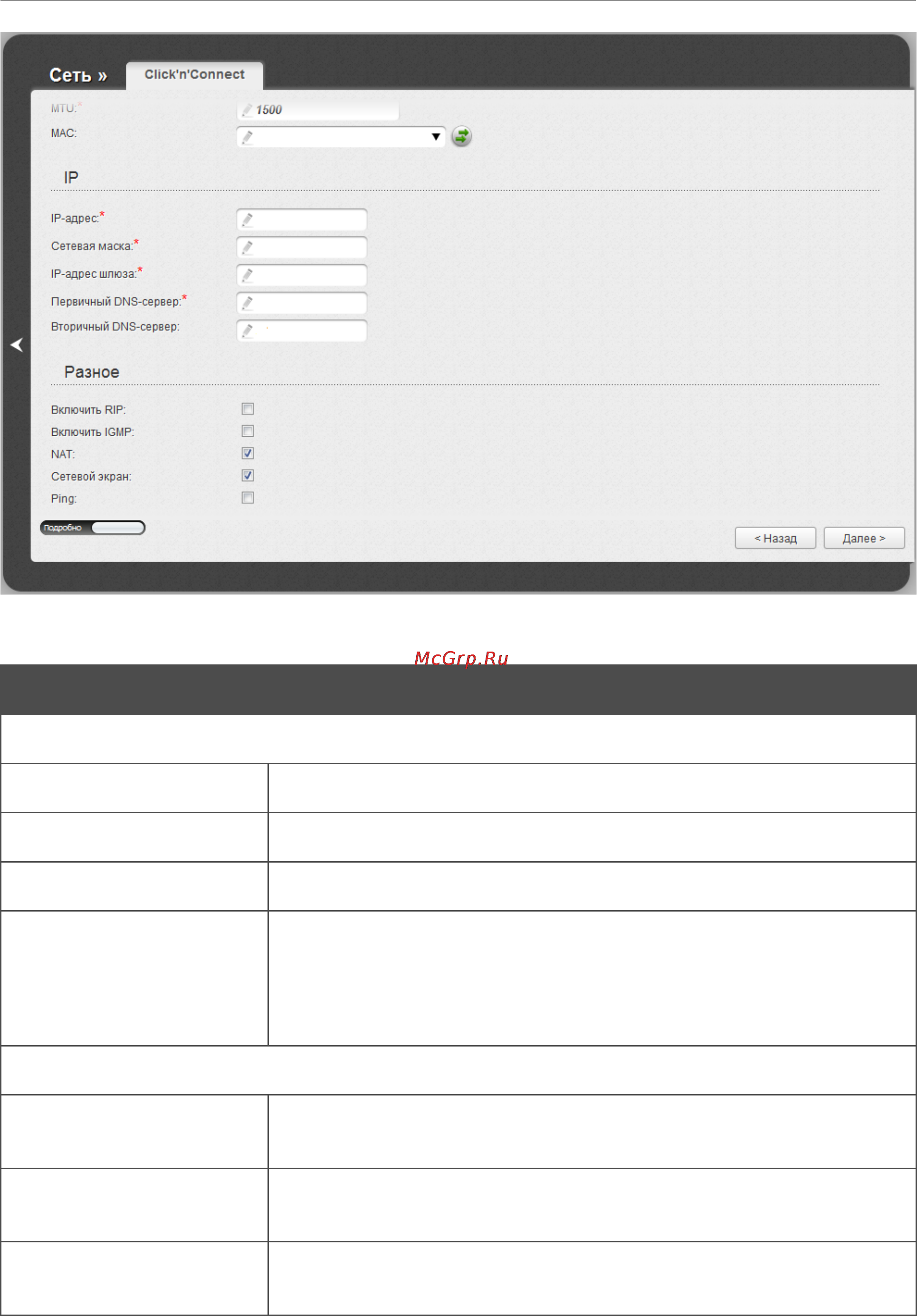

Рисунок 78. Настройка WAN-соединения типа PPTP + Статический IP. Экспертный режим
настроек. Разделы IP и Разное.
Параметр Описание
IP
IP-адрес
Введите в поле IP-адрес.
Сетевая маска Введите в поле маску подсети.
IP-адрес шлюза
Введите IP-адрес шлюза, используемого данным соединением.
Первичный DNS-
сервер/Вторичный
DNS-сервер
Введите адреса первичного и вторичного DNS-серверов в
соответствующие поля.
Разное
Включить RIP
Установите флажок, чтобы разрешить использование протокола
RIP для данного соединения.
Включить IGMP
Установите флажок, если хотите разрешить многоадресный
трафик, например, потоковое видео, для данного соединения.
NAT
Установите флажок, если хотите использовать один WAN IP-
адрес для всех компьютеров локальной сети.
Страница 108 из 224
