D-Link DAP-1155/A/B1 [195/224] Межсетевой экран
![D-Link DAP-1155/A/B1 [195/224] Межсетевой экран](/views2/1044173/page195/bgc3.png)
DAP-1155 Беспроводная точка доступа и маршрутизатор с поддержкой 802.11n
(до 150 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
Межсетевой экран
В данном разделе меню Вы можете настроить межсетевой экран точки доступа в режиме
маршрутизатора:
• добавить правила для фильтрации сетевых пакетов;
• создать виртуальные серверы;
• определить DMZ-зону;
• настроить MAC-фильтр.
IP-фильтры
На странице Межсетевой экран / IP-фильтры Вы можете создать правила для обработки
сетевых пакетов, а также изменить или удалить ранее созданные правила.

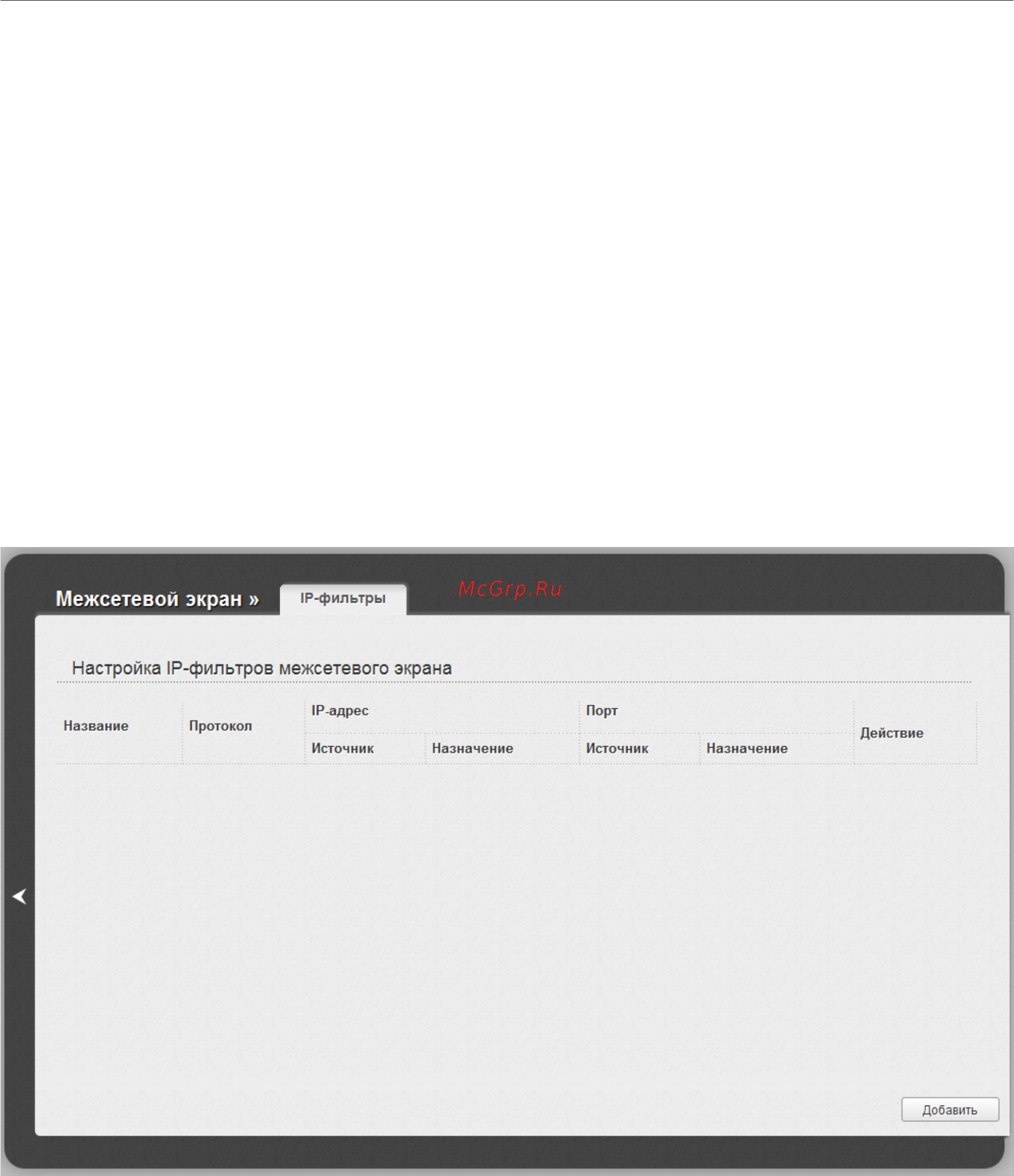

Рисунок 145. Страница Межсетевой экран / IP-фильтры.
Чтобы создать новое правило обработки сетевых пакетов, нажмите кнопку Добавить.
Страница 195 из 224
