DAP-1155 Беспроводная точка доступа и маршрутизатор с поддержкой 802.11n
(до 150 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора

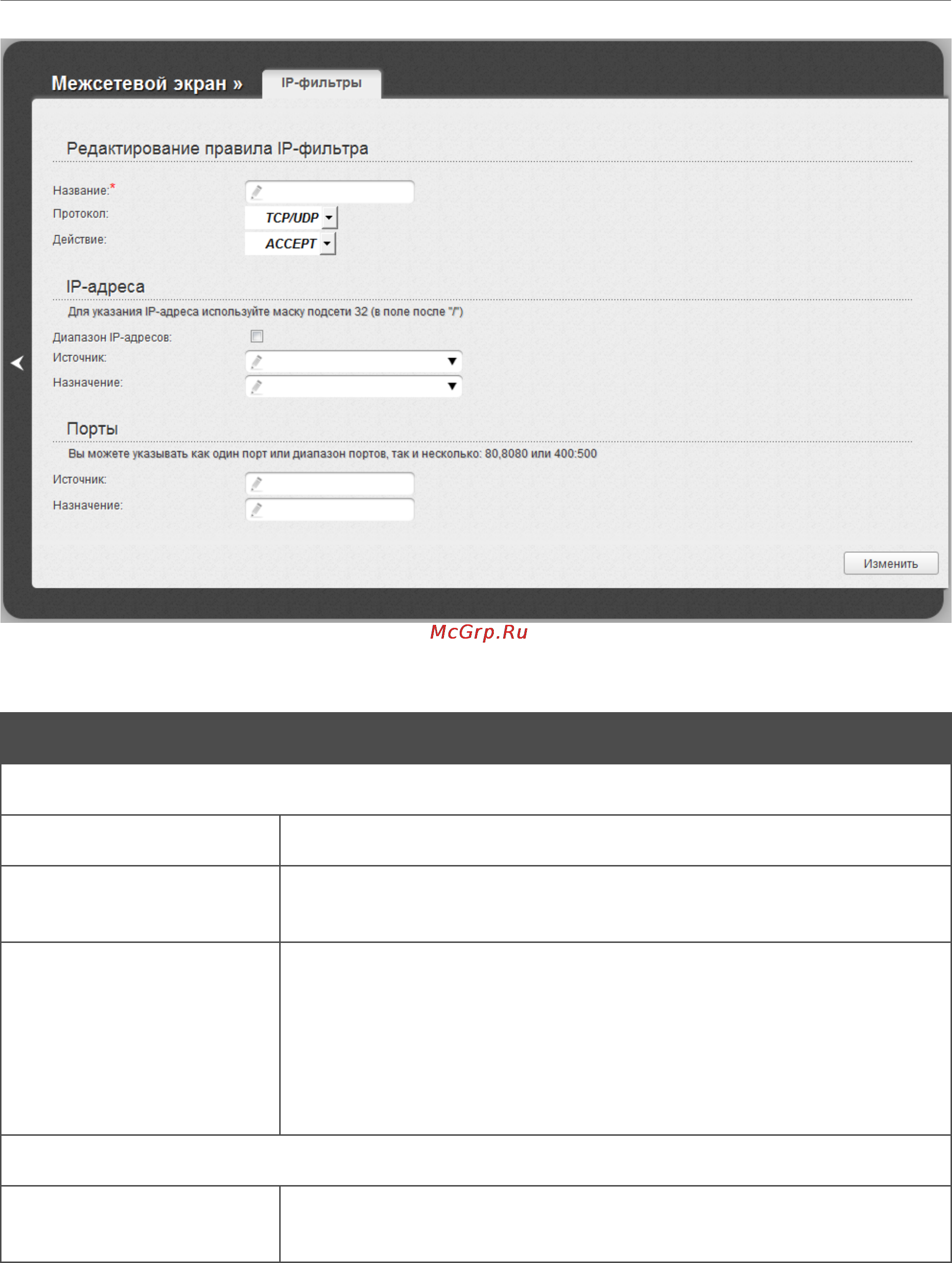

Рисунок 146. Страница добавления правила для обработки сетевых пакетов.
Вы можете задать следующие параметры:
Параметр Описание
Редактирование правила IP-фильтра
Название
Название правила для удобной идентификации.
Протокол
Протокол для передачи сетевых пакетов. Выберите необходимое
значение из раскрывающегося списка.
Действие
Действие, которое выполняет данное правило.
ACCEPT – разрешает передачу пакетов в соответствии с
критериями, заданными правилом.
DROP – запрещает передачу пакетов в соответствии с
критериями, заданными правилом.
IP-адреса
Диапазон IP-адресов
Установите флажок, если хотите задать диапазон IP-адресов в
качестве IP-адреса назначения или источника.
Страница 196 из 224
