D-Link DAP-1155/A/B1 [31/224] Структура web интерфейса
![D-Link DAP-1155/A/B1 [31/224] Структура web интерфейса](/views2/1044173/page31/bg1f.png)
DAP-1155 Беспроводная точка доступа и маршрутизатор с поддержкой 802.11n
(до 150 Мбит/с)
Руководство пользователя
Установка и подключение точки
доступа
Структура web-интерфейса
В случае успешной регистрации открывается страница быстрых настроек точки доступа.
Выбранный режим работы определяет вид страницы быстрых настроек и компоненты
структуры web-интерфейса устройства.
Web-интерфейс точки доступа доступен на нескольких языках. Выберите значение Русский
в меню, которое отображается при наведении указателя мыши на надпись Language в
правом верхнем углу страницы. Вы можете переключить язык в любом разделе меню web-
интерфейса точки доступа.

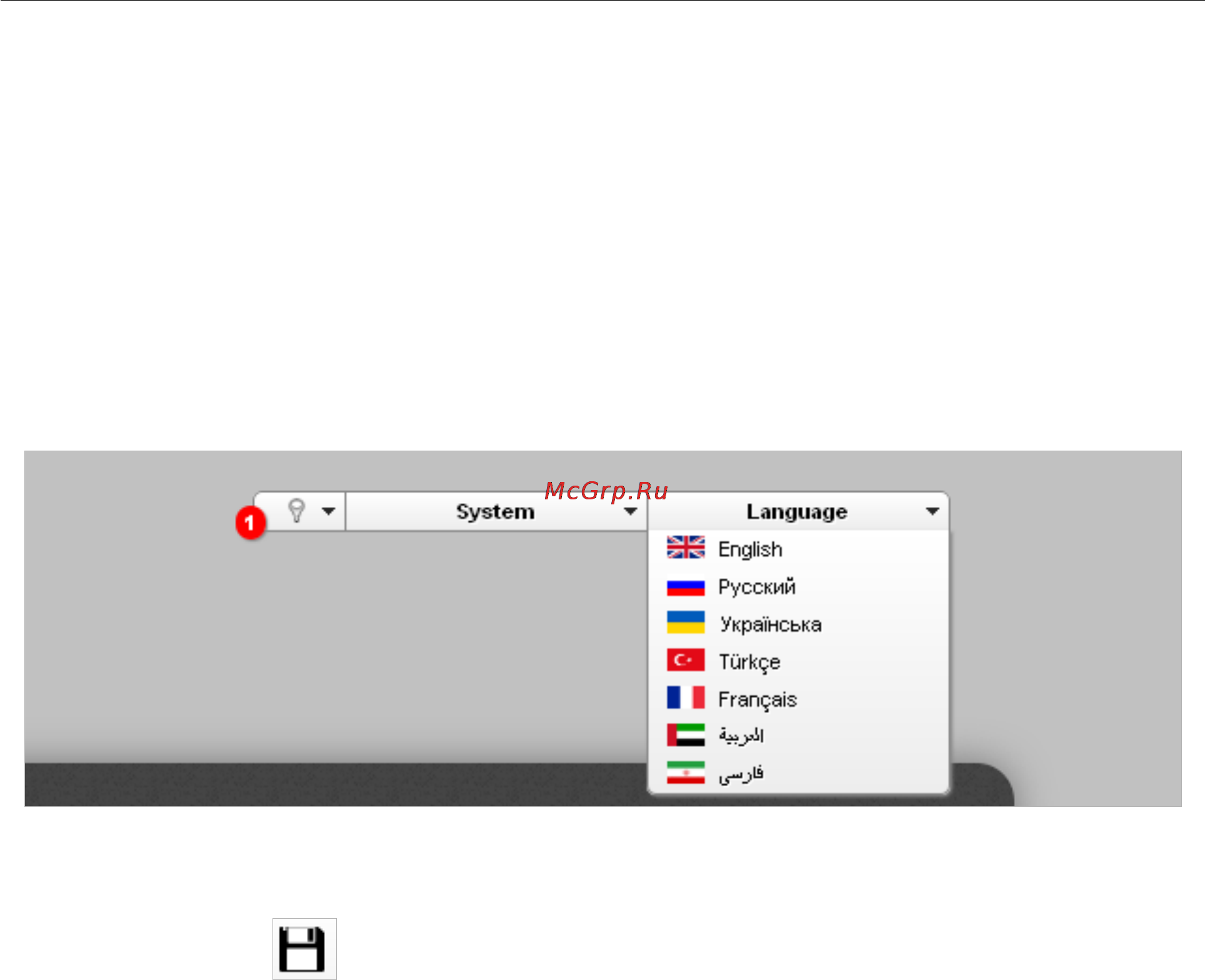

Рисунок 19. Переключение языка web-интерфейса.
После переключения языка появится уведомление о несохраненных изменениях. Нажмите
значок Сохранить ( ), чтобы сохранить текущий язык web-интерфейса в качестве языка
по умолчанию.
Страница 31 из 224
