DAP-1155 Беспроводная точка доступа и маршрутизатор с поддержкой 802.11n
(до 150 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
WAN-соединение типа PPTP + Статический IP и L2TP + Статический IP
Для создания соединения типа PPTP + Статический IP или L2TP + Статический IP нажмите
кнопку Добавить на странице Сеть / WAN. На открывшейся странице выберите
соответствующее значение в списке Тип соединения и задайте необходимые параметры.

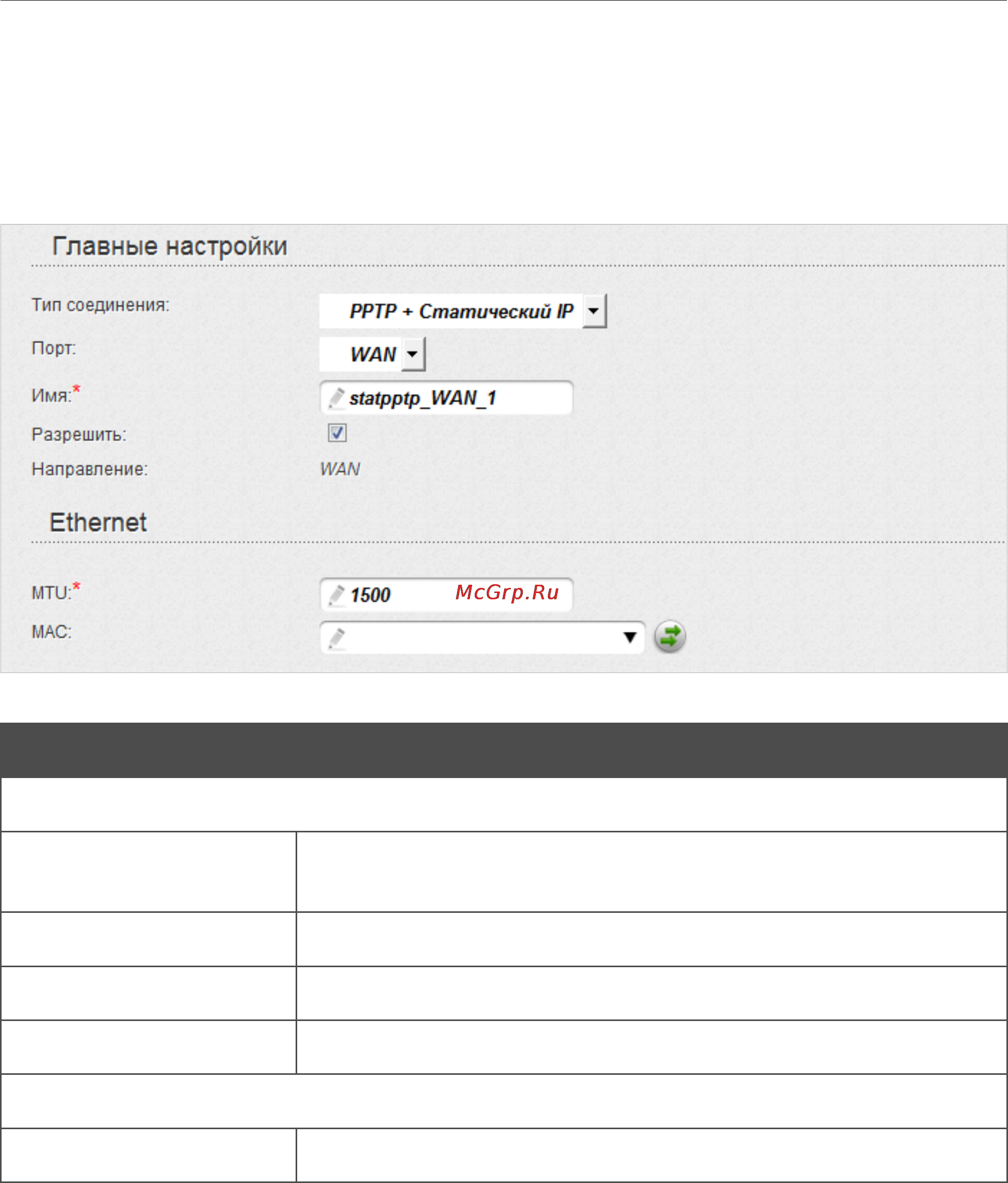

Рисунок 110. Страница добавления соединения. Разделы Главные настройки и Ethernet.
Параметр Описание
Главные настройки
Порт
Физический интерфейс, к которому будет привязано
создаваемое соединение.
Имя Название соединения для удобной идентификации.
Разрешить
Установите флажок, если хотите включить данное соединение.
Направление Направление данного соединения.
Ethernet
MTU Максимальный размер пакета, передаваемого интерфейсом.
Страница 147 из 224
