DAP-1155 Беспроводная точка доступа и маршрутизатор с поддержкой 802.11n
(до 150 Мбит/с)
Руководство пользователя
Обзор точки доступа
Задняя панель

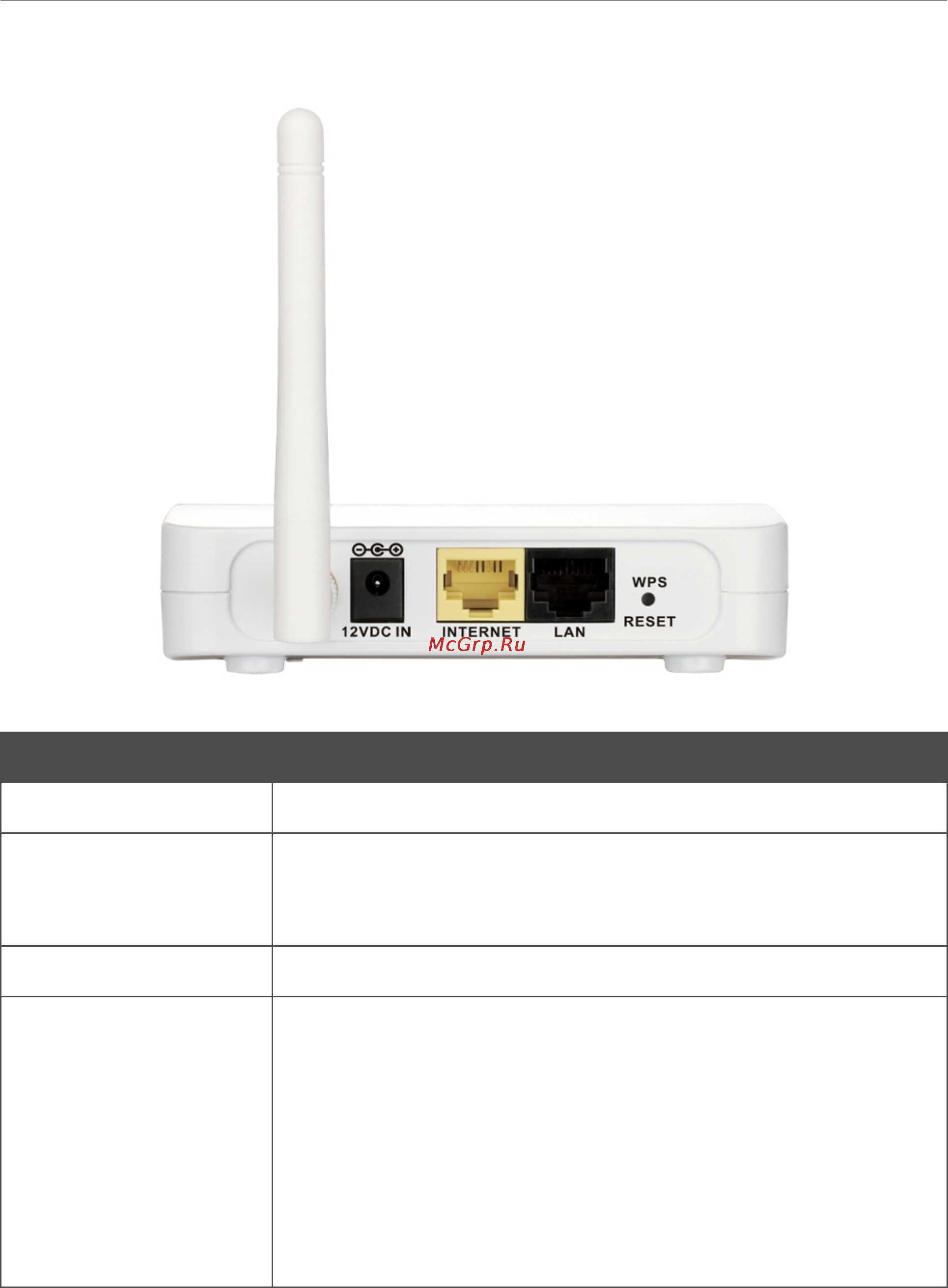

Рисунок 2. Вид задней панели DAP-1155.
Порт Описание
12 VDC IN Разъем питания.
INTERNET
Ethernet-порт для подключения кабельного или DSL-модема или
подключения к выделенной Ethernet-линии (рекомендуется
использовать кабель, входящий в комплект поставки).
LAN Ethernet-порт для подключения компьютера.
WPS
RESET
Кнопка для сброса настроек к заводским установкам и быстрого
добавления устройств в беспроводную локальную сеть точки
доступа (функция WPS).
Для использования функции WPS: при включенном устройстве
нажмите кнопку и сразу отпустите.
Для сброса настроек к заводским установкам: при включенном
устройстве нажмите кнопку, удерживайте 3 секунды и
отпустите.
Также точка доступа оборудована съемной антенной с разъемом Reverse SMA.
