DAP-1155 Беспроводная точка доступа и маршрутизатор с поддержкой 802.11n
(до 150 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора

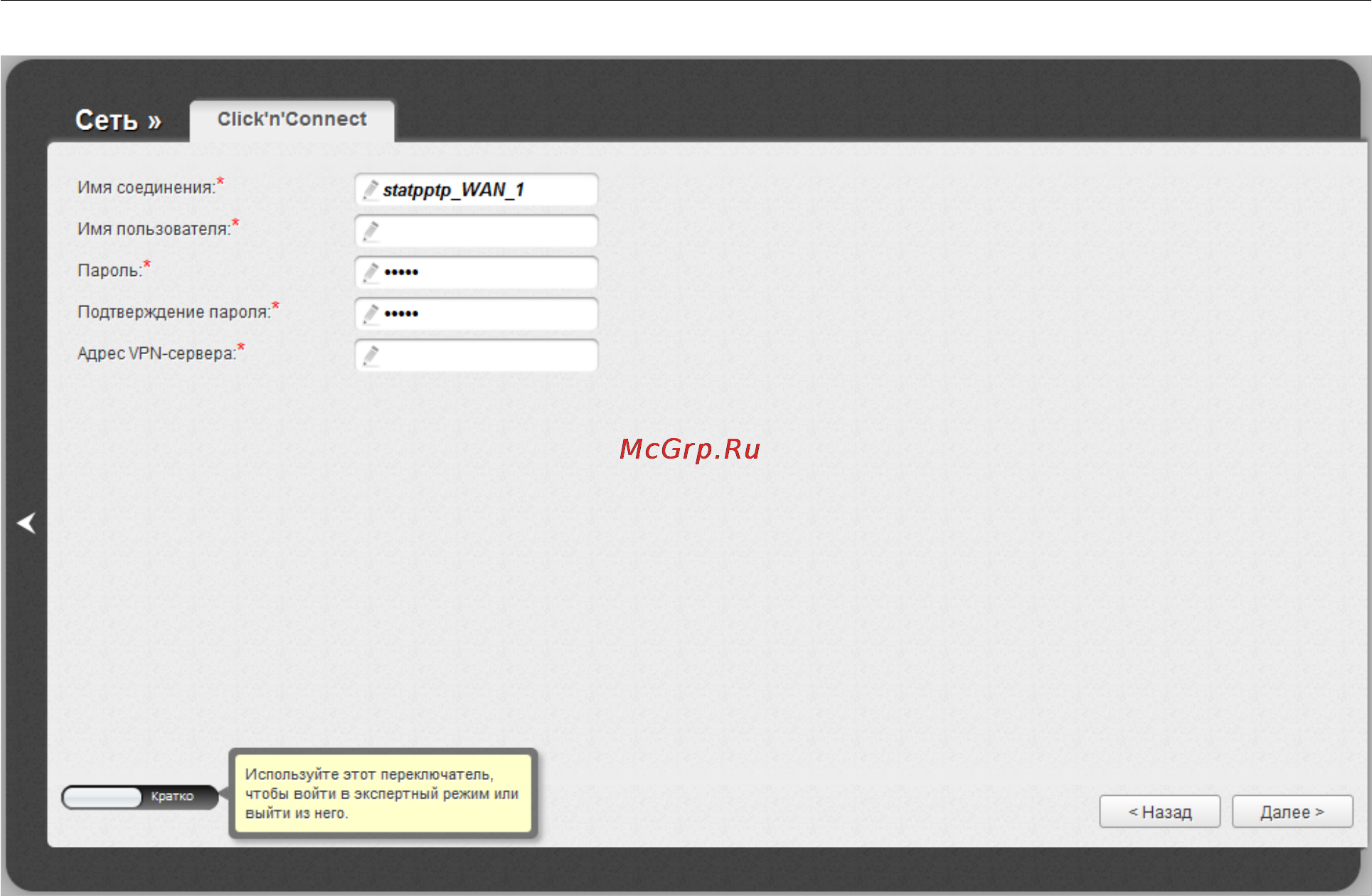

Рисунок 80. Настройка WAN-соединения типа PPTP + Статический IP.
В поле Имя соединения задайте название соединения для удобной идентификации.
В поле Имя пользователя введите Ваш логин, а в поля Пароль и Подтверждение
пароля – пароль, предоставленные Вашим провайдером доступа к сети Интернет.
В поле Адрес VPN-сервера введите IP- или URL-адрес PPTP- или L2TP-сервера
аутентификации.
Как правило, указанных параметров достаточно для настройки защищенного соединения
(VPN-тоннеля). Если Вам необходимо задать дополнительные параметры, откройте
экспертный режим настроек. Для этого используйте переключатель в левом нижнем углу
страницы.
Страница 110 из 224
