DAP-1155 Беспроводная точка доступа и маршрутизатор с поддержкой 802.11n
(до 150 Мбит/с)
Руководство пользователя
Настройка устройства в режиме
маршрутизатора
WDS
На странице Wi-Fi / WDS Вы можете активировать функцию WDS и выбрать режим работы
для данной функции.
Функция WDS позволяет объединить несколько локальных сетей с помощью беспроводного
соединения между точками доступа.

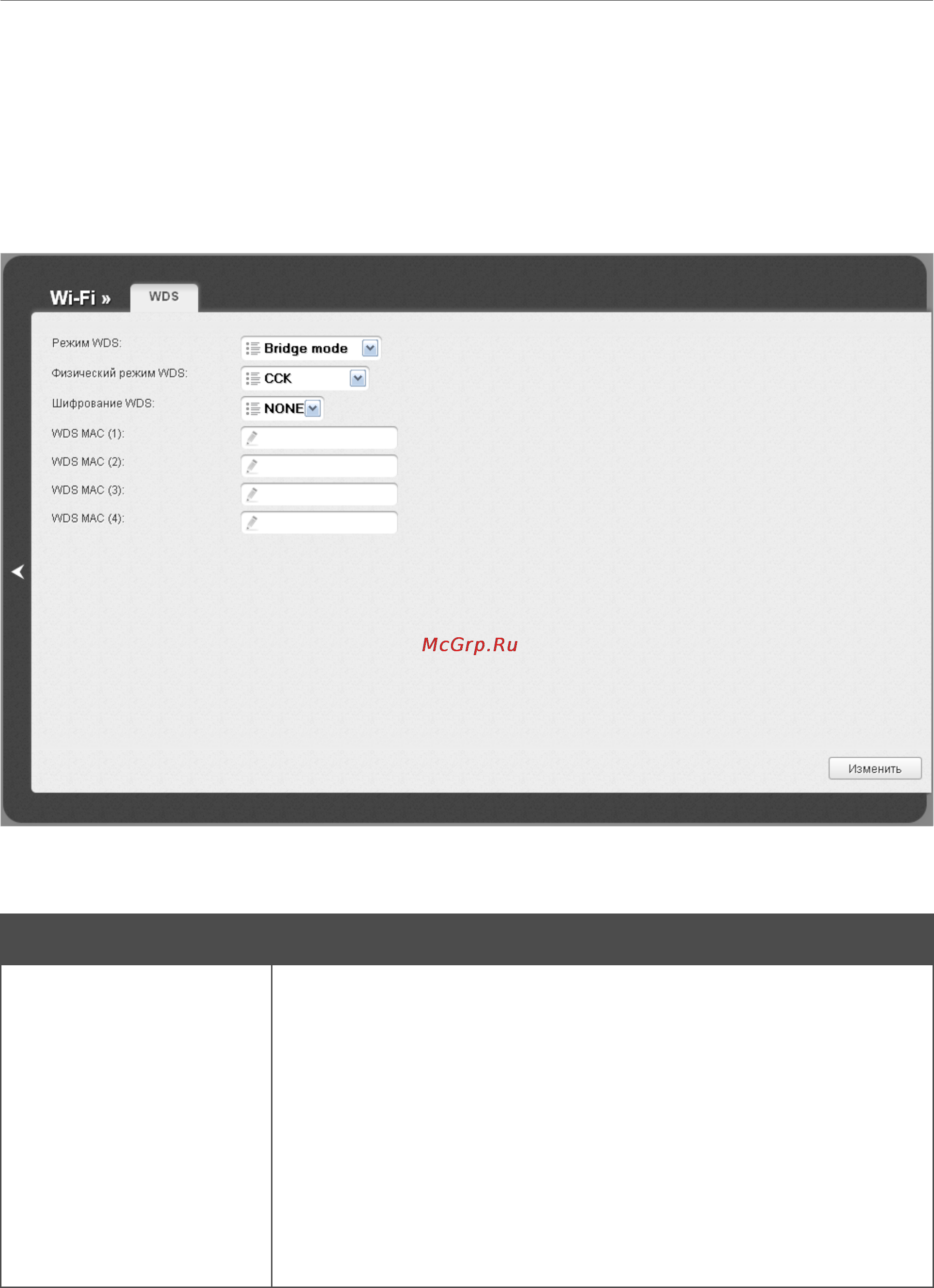

Рисунок 131. Страница для настройки функции WDS.
На странице представлены следующие элементы:
Параметр Описание
Режим WDS
Режим использования функции WDS.
Выключен – функция WDS не активирована.
Bridge mode – режим моста. Точки доступа, соединенные с
помощью такого режима, общаются только между собой. К ним
не могут подключаться беспроводные клиенты.
Repeater mode – режим повторителя. Точки доступа,
соединенные с помощью такого режима, общаются между
собой, кроме того, к ним могут подключаться беспроводные
клиенты.
Страница 175 из 224
