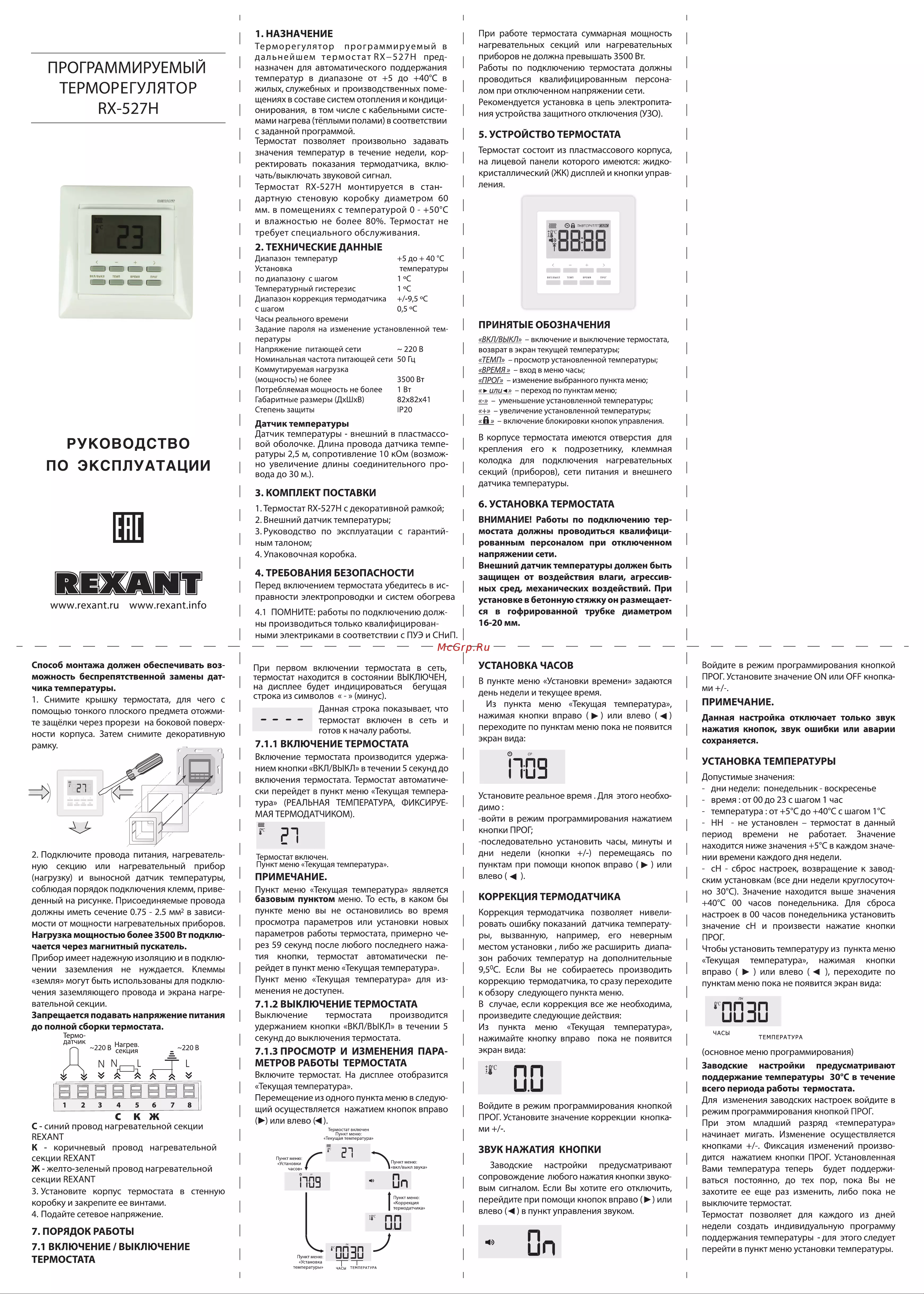

1 НАЗНАЧЕНИЕ ПРОГРАММИРУЕМЫЙ ТЕРМОРЕГУЛЯТОР RX 527H Терморегулятор программируемый в дальнейшем термостат ВХ 527Н пред назначен для автоматического поддержания температур в диапазоне от 5 до 40 С в жилых служебных и производственных поме щениях в составе систем отопления и кондици онирования в том числе с кабельными систе мами нагрева тёплыми полами в соответствии с заданной программой Термостат позволяет произвольно задавать значения температур в течение недели кор ректировать показания термодатчика включать выключать звуковой сигнал Термостат ВХ 527Н монтируется в стан дартную стеновую коробку диаметром 60 мм в помещениях с температурой 0 50 С и влажностью не более 80 Термостат не требует специального обслуживания При работе термостата суммарная мощность нагревательных секций или нагревательных приборов не должна превышать 3500 Вт Работы по подключению термостата должны проводиться квалифицированным персона лом при отключенном напряжении сети Рекомендуется установка в цепь электропита ния устройства защитного отключения УЗО 5 УСТРОЙСТВО ТЕРМОСТАТА Термостат состоит из пластмассового корпуса на лицевой панели которого имеются жидко кристаллический ЖК дисплей и кнопки управ ления 2 ТЕХНИЧЕСКИЕ ДАННЫЕ Диапазон температур 5 до 40 C Установка температуры по диапазону с шагом 1 C Температурный гистерезис 1 C Диапазон коррекция термодатчика 9 5 C с шагом 0 5 C Часы реального времени Задание пароля на изменение установленной температуры Напряжение питающей сети 220 В Номинальная частота питающей сети 50 Гц Коммутируемая нагрузка мощность не более 3500 Вт Потребляемая мощность не более 1 Вт Габаритные размеры ДхШхВ 82x82x41 Степень защиты 1Р20 Датчик температуры РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Датчик температуры внешний в пластмассо вой оболочке Длина провода датчика темпе ратуры 2 5 м сопротивление 10 кОм возмож но увеличение длины соединительного про вода до 30 м ПРИНЯТЫЕ ОБОЗНАЧЕНИЯ ВКЛ ВЫКЛ включение и выключение термостата возврат в экран текущей температуры ТЕМП просмотр установленной температуры ВРЕМЯ вход в меню часы ПРОГ изменение выбранного пункта меню илы переход по пунктам меню уменьшение установленной температуры увеличение установленной температуры й включение блокировки кнопок управления В корпусе термостата имеются отверстия для крепления его к подрозетнику клеммная колодка для подключения нагревательных секций приборов сети питания и внешнего датчика температуры 3 КОМПЛЕКТ ПОСТАВКИ 1 Термостат ВХ 527Н с декоративной рамкой 2 Внешний датчик температуры 3 Руководство по эксплуатации с гарантий ным талоном 4 Упаковочная коробка 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ www rexant ruwww rexant info Способ монтажа должен обеспечивать воз можность беспрепятственной замены датчика температуры 1 Снимите крышку термостата для чего с помощью тонкого плоского предмета отожми те защёлки через прорези на боковой поверх ности корпуса Затем снимите декоративную Перед включением термостата убедитесь в ис правности электропроводки и систем обогрева 4 1 ПОМНИТЕ работы по подключению долж ны производиться только квалифицирован ными электриками в соответствии с ПУЭ и СНиП При первом включении термостата в сеть термостат находится в состоянии ВЫКЛЮЧЕН на дисплее будет индицироваться бегущая строка из символов минус Данная строка показывает что термостат включен в сеть и готов к началу работы 7 1 1 ВКЛЮЧЕНИЕ ТЕРМОСТАТА Включение термостата производится удержа нием кнопки ВКЛ ВЫКЛ в течении 5 секунд до включения термостата Термостат автоматиче ски перейдет в пункт меню Текущая темпера тура РЕАЛЬНАЯ ТЕМПЕРАТУРА ФИКСИРУЕ МАЯ ТЕРМОДАТЧИКОМ и т р 2 Подключите провода питания нагреватель ную секцию или нагревательный прибор нагрузку и выносной датчик температуры соблюдая порядок подключения клемм приве денный на рисунке Присоединяемые провода должны иметь сечение 0 75 2 5 мм2 в зависи мости от мощности нагревательных приборов Нагрузка мощностью более 3500 Вт подклю чается через магнитный пускатель Прибор имеет надежную изоляцию и в подклю чении заземления не нуждается Клеммы земля могут быть использованы для подклю чения заземляющего провода и экрана нагре вательной секции Запрещается подавать напряжение питания до полной сборки термостата Термостат включен Пункт меню Текущая температура ПРИМЕЧАНИЕ Пункт меню Текущая температура является РЕХАМТ К коричневый провод нагревательной секции РЕХАМТ Ж желто зеленый провод нагревательной секции РЕХАМТ 3 Установите корпус термостата в стенную коробку и закрепите ее винтами 4 Подайте сетевое напряжение 7 ПОРЯДОК РАБОТЫ 7 1 ВКЛЮЧЕНИЕ ВЫКЛЮЧЕНИЕ ТЕРМОСТАТА ВНИМАНИЕ Работы по подключению тер мостата должны проводиться квалифици рованным персоналом при отключенном напряжении сети Внешний датчик температуры должен быть защищен от воздействия влаги агрессив ных сред механических воздействий При установке в бетонную стяжку он размещает ся в гофрированной трубке диаметром 16 20 мм УСТАНОВКА ЧАСОВ В пункте меню Установки времени задаются день недели и текущее время Из пункта меню Текущая температура нажимая кнопки вправо или влево переходите по пунктам меню пока не появится экран вида ппд I Установите реальное время Для этого необхо димо войти в режим программирования нажатием кнопки ПРОГ последовательно установить часы минуты и дни недели кнопки перемещаясь по пунктам при помощи кнопок вправо или влево КОРРЕКЦИЯ ТЕРМОДАТЧИКА пункте меню вы не остановились во время просмотра параметров или установки новых параметров работы термостата примерно че рез 59 секунд после любого последнего нажа тия кнопки термостат автоматически пе рейдет в пункт меню Текущая температура Пункт меню Текущая температура для из менения недоступен Коррекция термодатчика позволяет нивели ровать ошибку показаний датчика температу ры вызванную например его неверным местом установки либо же расширить диапа зон рабочих температур на дополнительные 9 5 С Если Вы не собираетесь производить коррекцию термодатчика то сразу переходите к обзору следующего пункта меню В случае если коррекция все же необходима произведите следующие действия Из пункта меню Текущая температура нажимайте кнопку вправо пока не появится экран вида 7 1 2 ВЫКЛЮЧЕНИЕ ТЕРМОСТАТА Выключение термостата производится удержанием кнопки ВКЛ ВЫКЛ в течении 5 секунд до выключения термостата Включите термостат На дисплее отобразится Текущая температура Перемещение из одного пункта меню в следую щий осуществляется нажатием кнопок вправо или влево Термостат включен Пункт меню Текущая температура Войдите в режим программирования кнопкой ПРОГ Установите значение ON или OFF кнопка ми ПРИМЕЧАНИЕ Данная настройка отключает только звук нажатия кнопок звук ошибки или аварии сохраняется СР базовым пунктом меню То есть в каком бы 7 1 3 ПРОСМОТР И ИЗМЕНЕНИЯ ПАРА МЕТРОВ РАБОТЫ ТЕРМОСТАТА С синий провод нагревательной секции б УСТАНОВКА ТЕРМОСТАТА УСТАНОВКА ТЕМПЕРАТУРЫ Допустимые значения дни недели понедельник воскресенье время от 00 до 23 с шагом 1 час температура от 5 С до 40 С с шагом 1 C НН не установлен термостат в данный период времени не работает Значение находится ниже значения 5 С в каждом значе нии времени каждогодня недели сН сброс настроек возвращение к завод ским установкам все дни недели круглосуточ но 30 С Значение находится выше значения 40 С 00 часов понедельника Для сброса настроек в 00 часов понедельника установить значение сН и произвести нажатие кнопки ПРОГ Чтобы установить температуру из пункта меню Текущая температура нажимая кнопки вправо или влево переходите по пунктам меню пока не появится экран вида ТЕМПЕРАТУРА основное меню программирования Заводские настройки предусматривают поддержание температуры 30 С в течение всего периода работы термостата Войдите в режим программирования кнопкой ПРОГ Установите значение коррекции кнопка ми ЗВУК НАЖАТИЯ КНОПКИ Заводские настройки предусматривают сопровождение любого нажатия кнопки звуко вым сигналом Если Вы хотите его отключить перейдите при помощи кнопок вправо или влево в пункт управления звуком Для изменения заводских настроек войдите в режим программирования кнопкой ПРОГ При этом младший разряд температура начинает мигать Изменение осуществляется кнопками Фиксация изменений произво дится нажатием кнопки ПРОГ Установленная Вами температура теперь будет поддержи ваться постоянно до тех пор пока Вы не захотите ее еще раз изменить либо пока не выключите термостат Термостат позволяет для каждого из дней недели создать индивидуальную программу поддержания температуры для этого следует перейти в пункт меню установки температуры
