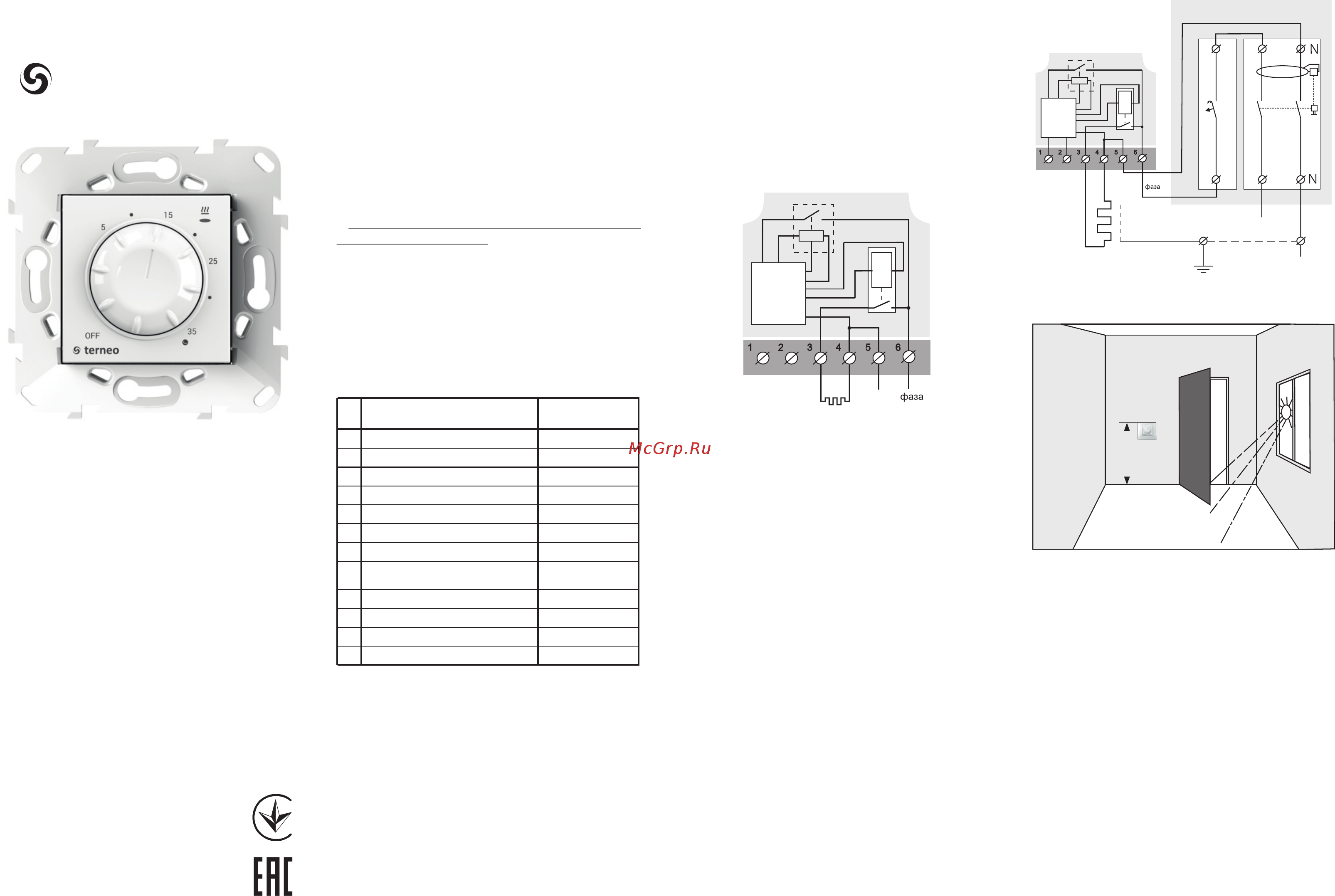

Технический
паспорт
Инструкция по установке
и эксплуатации
Назначение
Перед началом монтажа и использования термо-
регулятора, пожалуйста, ознакомьтесь до конца
с данным документом. Это поможет избежать ошиб-
ки и недоразумения.
Основной областью применения терморегулятора
является система электрического отопления. Термо-
регулятор предназначен для поддержания постоян-
ной температуры 0...35 °С.
Температура контролируется в том месте, где
расположен терморегулятор.
Конструктивная особенность terneo rol — внутрен-
ний датчик температуры. На точность показаний
терморегулятора влияет внутренний нагрев. Сте-
пень нагрева зависит от мощности нагрузки, под-
ключенной к терморегулятору.
Установка
Терморегулятор предназначен для установки
внутри помещений. Риск попадания влаги и жидкости
в месте установки должен быть минимален. При
установке в ванной комнате, туалете, кухне, бассейне
терморегулятор должен быть установлен в месте
недоступном случайному воздействию брызг.
Температура окружающей среды при монтаже
должна находиться в пределах –5...+45 °С.
Высота установки терморегулятора должна на-
ходиться в пределах 0,4...1,7 м от уровня пола.
Терморегулятор монтируется и подключается после
установки и проверки нагрузки.
Для защиты от короткого замыкания в цепи на-
грузки, обязательно необходимо перед терморе-
гулятором установить автоматический выключа-
тель (АВ), номиналом не более 16 А. Он устанавлива-
ется в разрыв фазного провода, как показано на
схеме 2.
Для защиты человека от поражения электрическим
током утечки устанавливается УЗО (устройство
защитного отключения).
2
3 4
Схема 2.
Подключение автоматического выключателя и УЗО
Терморегулятор монтируется в стандартную мон-
тажную коробку диаметром 60 мм, при помощи
монтажных винтов.
Для монтажа необходимо:
— сделать в стене отверстие под монтажную
коробку, и каналы под провода питания;
— подвести провода питания, системы обогрева
к монтажной коробке;
— выполнить соединения согласно данного пас-
порта;
— закрепить терморегулятор в монтажной ко-
робке. Для чего снять лицевую рамку, помес-
тить терморегулятор в монтажную коробку и за-
крутить монтажные винты.
Важно помнить, что терморегулятор желательно
размещать на внутренней стене помещения. Термо-
регулятор не рекомендуется подвергать воздействию
прямых солнечных лучей и сквозняков (рис.1).
ТЕРМОРЕГУЛЯТОР
Технические данные
Пределы регулирования
Максимальный ток нагрузки
Максимальная мощность нагрузки
Напряжение питания
Масса в полной комплектации
Габаритные размеры (Ш × В × Г)
Датчик температуры
Кол-во ком-ций под нагр., не менее
Кол-во ком-ций без нагр., не менее
Температурный гистерезис
Степень защиты по ГОСТ 14254
1
3
4
5
6
7
8
9
10
11
12
100 000 циклов
20 000 000 циклов
№
п/п
Параметр
Значение
16 А
3 000 ВА
0...35 °С
230 В ±10 %
0,18 кг ±10 %
1 °С
IP20
10 кОм при 25 °С
NTC терморезистор
Схема 1. С прощенная
внутренняя схема
хема подключения и у
экономия
электроэнергии до 30 %
комфортный
уровень температуры
Использование
ТЕРМОРЕГУЛЯТОРОВ это:
74,6 × 74,6 × 42,5 мм
Схема подключения
Внимание! При первом включении установите
мощность нагрузки (см. стр. 6).
Напряжение питания (230 В ±10 %, 50 Гц) подается
на клеммы 5 и 6, причем фаза (L) определяется инди-
катором и подключается на клемму 6, а ноль (N) — на
клемму 5.
К клеммам 3 и 4 подключается нагрузка (соедини-
тельные провода от нагревательного элемента).
Комплект поставки
Терморегулятор, рамка
Гарантийные свидетельство и талон
Техпаспорт, инструкция
Упаковочная коробка
1 шт
1 шт
1 шт
1 шт
Рисунок 1. Монтаж терморегулятора
0,4–1,7 м
Сертификат соответствия
№ ТС RU C-UA.АБ15.В.00542
Срок действия с 21.02.2017 по 20.02.2020
Орган по сертификации: ООО «ЦЕНТРОТЕСТ»
Соответствует требованиям Технического
регламента Таможенного союза: ТР ТС 004/2011
«О безопасности низковольтного оборудования»,
ТР ТС 020/2011«Электромагнитная
совместимость технических средств»
Схема
питания и
управления
1
2
УЗО
АВ
16 А
L
N
ящик с автоматикой
16 А
30 мА
РЕ
нагрузка
ноль
фаза
L
N
ноль
нагрузка
3 000 ВА
L
N
ноль
Схема
питания и
управления
ручка установки
температуры
простое управление теплом
terneo rol
2
Ток потребления при 230 В
не более 23,5 mA
