Схема подключения

Треморегулятор поддерживает работу с аналого-

вым (R10) или цифровым (D18) датчиком темпера-

туры воздуха.

Аналоговый датчик подключается к клеммам 1 и 2.

Цвета проводов при подключении значения не

имеют.

Цифровой датчик подключается синим проводом к

клемме 2, а белым — к клемме 1. Если на экране дат-

чика температуры воздуха высветится « , то по-

пробуйте подключить наоборот. Если при обеих

попытках терморегулятор не увидел датчик, обрати-

тесь в Сервисный центр.

Напряжение питания (230 В ±10 %, 50 Гц) подается

на клеммы 9 и 10, причем фаза (L) подключается на

клемму 9, а ноль (N) — на клемму 10.

Для управления нагрузкой используются клеммы

7 и 8 (реле). Используемое в терморегуляторе реле

имеет «сухой» нормально разомкнутый контакт, т.е

контакты реле не имеют гальванической связи с

цепями электропитания.

с белой по-

лосой (см. стр. 13).

ОС»

Датчик осадков подключается к клеммам 3–6.

Зеленый провод (температура датчика осадков)

подключается к клемме 3, синий (датчик влаги) к

клемме 4, коричневый (общий) к клемме 5 и оран-

жевый (подогреватель) к клемме 6.

В датчике применена

система дублирования.

В случае неисправнос-

ти датчика осадков ис-

пользуйте резервные

провода соответствую-

щего цвета

ТЕРМОРЕГУЛЯТОР

terneo sneg

Технический

паспорт

Инструкция по установке

и эксплуатации

экономия

электроэнергии

комфортный

уровень температуры

Использование

ТЕРМОРЕГУЛЯТОРОВ это:

Технические данные

Пределы регулирования

Максимальный ток нагрузки

Максимальная мощность нагрузки

Напряжение питания

Ток потребления при 230 В

Масса в полной комплектации

Габаритные размеры (Ш х В х Г)

Датчик температуры воздуха

Длина соед. кабеля датчика

Кол-во ком-ций под нагр., не менее

Кол-во ком-ций без нагр., не менее

Степень защиты по ГОСТ 14254

№

п/п

Параметр

Значение

16 А

3 000 ВА

верх.: 0...10 °С

230 В ±10 %

не более 45 mA

50 000 циклов

20 000 000 циклов

4 м

0,145 кг ±10 %

IP20

NTC терморезистор

нижн.: –20... °С–1

простое управление теплом

–30...+75 °С

Диапазон измеряемых температур

54 х 90 х 66 мм

Температура окруж. воздуха

Масса в полной комплектации

Габариты: диаметр х высота

Датчик внутр. температуры

Степень защиты по ГОСТ 14254

–50...+70 °С

5 Вт ±5 %

0,21 кг ±10 %

IР68

NTC терморезистор

Мощность внутреннего подогрева

60 х 30 мм

Длина соединительного кабеля

10 м

Перед началом монтажа и использования термо-

регулятора, пожалуйста, ознакомьтесь с данным

документом. Это поможет избежать ошибки и недора-

зумения.

Терморегулятор предназначен для

организации систем стаивания снега и льда, которые

обеспечивают безопасность передвижения людей и

транспортных средств.

terneo sneg комплектуется датчиком осадков

OSA и внешним датчиком температуры воздуха,

благодаря которым система автоматически вклю-

чается, определив необходимость стаивания льда и

снега, и отключается после очистки поверхности,

обеспечивая более экономичный расход электро-

энергии и позволяя при этом не использовать соль и

снегоочистительные приборы.

Принцип работы

Назначение

terneo sneg

Как только показания датчика температуры воз-

духа попадают в диапазон +5...–10 °С (настраи-

вается), терморегулятор начинает проверять нали-

чие осадков на поверхности датчика осадков.

Наличие осадков определяется по сопротивлению

влаги на чувствительных контактах датчика осадков

и отображается на экране в относительных единицах.

Чтобы растопить снег и избежать образования ледя-

ной корки на поверхности чувствительных контактов,

в датчике предусмотрен внутренний подогрев. Для

оптимальной работы системы снеготаяния внутрен-

ний подогрев датчика каждый час будет включаться

на 20 мин и отключаться на 40 мин до обнаружения

влаги.

При обнаружении влаги (сопротивление ниже

999 ед.) внутренний подогрев датчика осадков будет

работать постоянно. При этом, если сопротивление

снизится до установленного предела 200 ед. и ниже

(настраивается) — включится нагрузка (нагре-

вательный кабель). Чем больше количество влаги

между контактами датчика осадков, тем меньше

сопротивление.

Как только сопротивление поднимется выше

установленного предела 200 ед. — начнется период

постпрогрева, необходимого для полного удаления

осадков с обогреваемой поверхности кабелем. По

истечении времени постпрогрева (настраивается)

нагрузка отключится.

терморегулятор

датчик осадков

(R10)

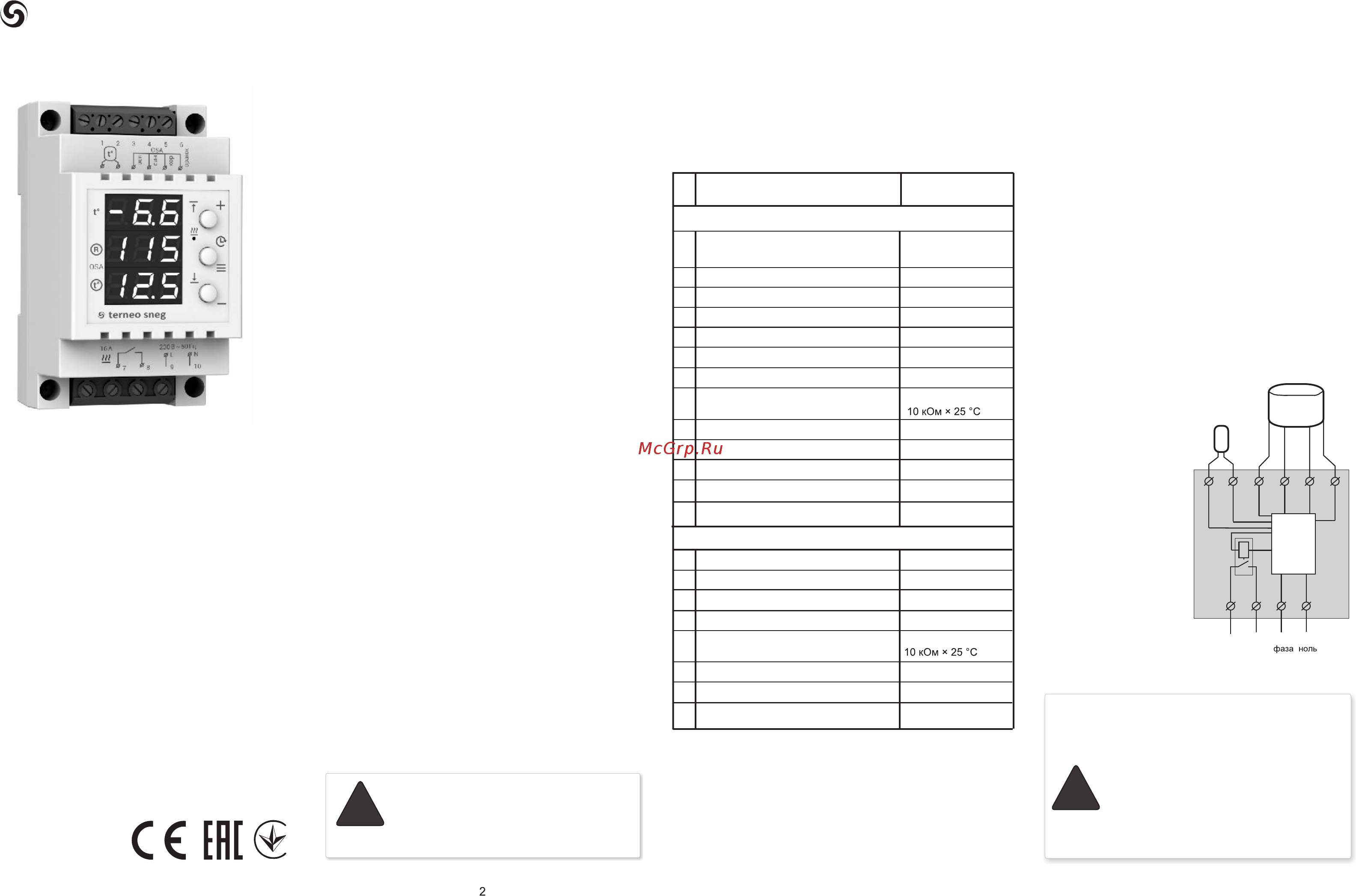

Схема 1. Упрощенная

внутренняя схема и

схема подключения

7 8 9 10

контакты

управления обогревом

Схема

питания

управления

датчик

1 2 3 4 5 6

зеленый

осадков

osa

синий

коричн.

оранжевый

~ 230 В

При неправильном подключении возможен

выход из строя датчика осадков или неправиль-

ная работа терморегулятора.

ЗАПРЕЩЕНО одновременное подклю-

чение двух зеленых (основного и ре-

зервного) проводов к клемме 3 или

двух оранжевых (основного и резерв-

ного) к клемме 6. Это может вывести из

строя терморегулятор или привести к

неправильной его работе.

В случае отсутствия датчика осад-

ков, нагрузка будет включаться при

нахождении температуры между верх-

ним и нижним пределом.

°C

датчик

воздуха

Комплект поставки

Терморегулятор 1 шт.

Датчик температуры воздуха с соед. кабелем 1 шт.

Датчик осадков с соединительным кабелем 1 шт.

Гарантийные свидетельство и талон 1 шт.

Техпаспорт, инструкция 1 шт.

Упаковочная коробка 1 шт.

3 4

не поняла как перерисовать

кронштейн

крепления

датчика

датчик

осадков

кронштейн

датчик

осадков

распределительная

коробка
