Меры безопасности
Чтобы не получить травму и не повредить термо-
регулятор, внимательно прочтите и уясните для себя эти
инструкции.
Подключение терморегулятора должно производится
квалифицированным электриком.
Перед началом монтажа (демонтажа) и подключения
(отключения) терморегулятора отключите напряжение
питания, а также действуйте в соответствии с
«Правилами устройства электроустановок».
Не включайте терморегулятор в сеть в разобранном
виде.
Не допускайте попадание жидкости или влаги
натерморегулятор.
Не подвергайте терморегулятор воздействию экстре-
мальных температур (выше +45 °С или ниже –5 °С).
Не чистите терморегулятор с использованием
химикатов, таких как бензол и растворители.
Не храните терморегулятор и не используйте
терморегулятор в пыльных местах.
Не пытайтесь самостоятельно разбирать и ремон-
тировать терморегулятор.
Не превышайте предельные значения тока и мощ-
ности.
Для защиты от перенапряжений вызванных разря-
дами молний используйте грозозащитные разрядники.
Не погружайте датчик с соединительным проводом в
жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор под-
лежит утилизации в соответствии с дейст-
вующим законодательством.
Транспортировка товара осуществляется в упаковке,
обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом тран-
спортных средств (ж/д, авто-, морским, авиа-
транспортом).
Дата изготовления указана на обратной стороне
терморегулятора.
Если у Вас возникают сомнения в правильной
установке, то можно подготовить другое место для
переноса датчика в будущем .
Таблица 2. Сопротивление датчика температуры
осадков и датчика воздуха при различной температуре
Таблица 3. Возможные неполадки и пути их устранения
Температура, (°С)
5
10
20
30
40
Сопротивление датчика, (W)
25339
19872
12488
8059
5330
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru
Экран
Неполадка Решение
Логика работы
при неполадке
Обрыв
(open circuit)
Контроль температуры
окружающей среды будет
осуществляться по температуре
датчика осадков!
включена при наличии влаги
и температуре датчика осадков
в пределах: верхний 3...10 °С,
нижний –20...–1 °С.
Примечание: нижний предел
контролируется во время 40 мин
паузы, когда подогрев датчика
осадков отключен.
Нагрузка будет
Короткое
замыкание
(short circuit)
Проверьте датчик темп.
воздуха и его цепь.
Устраните по возможности
проблему или обратитесь
в Сервисный центр.
Обрыв
(open circuit)
Подогрев датчика осадков будет
включен на 20 минут каждый час.
Нагрузка будет включена
при наличии влаги и
температуре воздуха
в установленных пределах.
Короткое
замыкание
(short circuit)
Обрыв
(open circuit)
Невозможность определения
осадков. Нагрузка и подогрев
датчика осадков отключаются.
Корректная работа
терморегулятора невозможна.
При замыкании стоит
прежде всего очистить
поверхность датчика
осадков от загрязнений.
Проверьте датчик осадков
и целостность его кабеля.
Попробуйте подключить
резервный провод (сине-белый).
Если проблему устранить не
получилось обратитесь
в Сервисный центр.
Короткое
замыкание
(short circuit)
Обрыв подогревателя
датчика осадков.
Определяется при
невозможности
подогреть датчик
осадков до 3 °С
более 1-го часа.
Подогрев датчика осадков
отключается.
Терморегулятор будет
наблюдать за наличием влаги
без участия внутреннего
подогрева и включит нагрузку
при наличии влажности и
температуре воздуха
в установленных пределах.
Проверьте датчик осадков
и целостность его кабеля.
Подключите дублирующий
подогреватель —
оранжево-белый провод.
Для сброса ошибки задействуйте
ручное управление подогревом
или перезагрузите терморегуля-
тор включенем / выключением
питания.
Если проблему устранить не
получилось обратитесь
в Сервисный центр.
Датчик осадков фикси-
рует наличие влаги по
времени больше, чем
установлено в
Тайм-ауте влаги
(см. табл. 1, Меню настроек).
Нагрузка и подогрев датчика
осадков отключаются.
Проверьте и очистите
поверхность датчика осадков.
Для сброса ошибки задействуйте
ручное управление подогревом
или перезагрузите терморегуля-
тор включением / выкл. питания.
Проверьте датчик осадков
и целостность его кабеля.
Подключите резервный
датчик внутренней
температуры —
зелено-белый провод.
Если проблему устранить не
получилось обратитесь
в Сервисный центр.
13 14 15
t°
дубль
t°
основной
коричневая пара
зеленый
зелено-белый
3. Сопротивление
внутреннего датчика
температуры
2. Сопротивление
подогревателя
дубль подогрев
основной подогрев
коричневая пара
оранжевый
оранжево-белый
120 Ом ±5 %
120 Ом ±5 %
Должен быть контакт
с коричневой парой
Должен быть контакт
с синей парой
см. Табл. 2
см. Табл. 2
мигает
каждые
5 сек
датчик температуры воздуха
датчик влаги
датчик температуры осадков

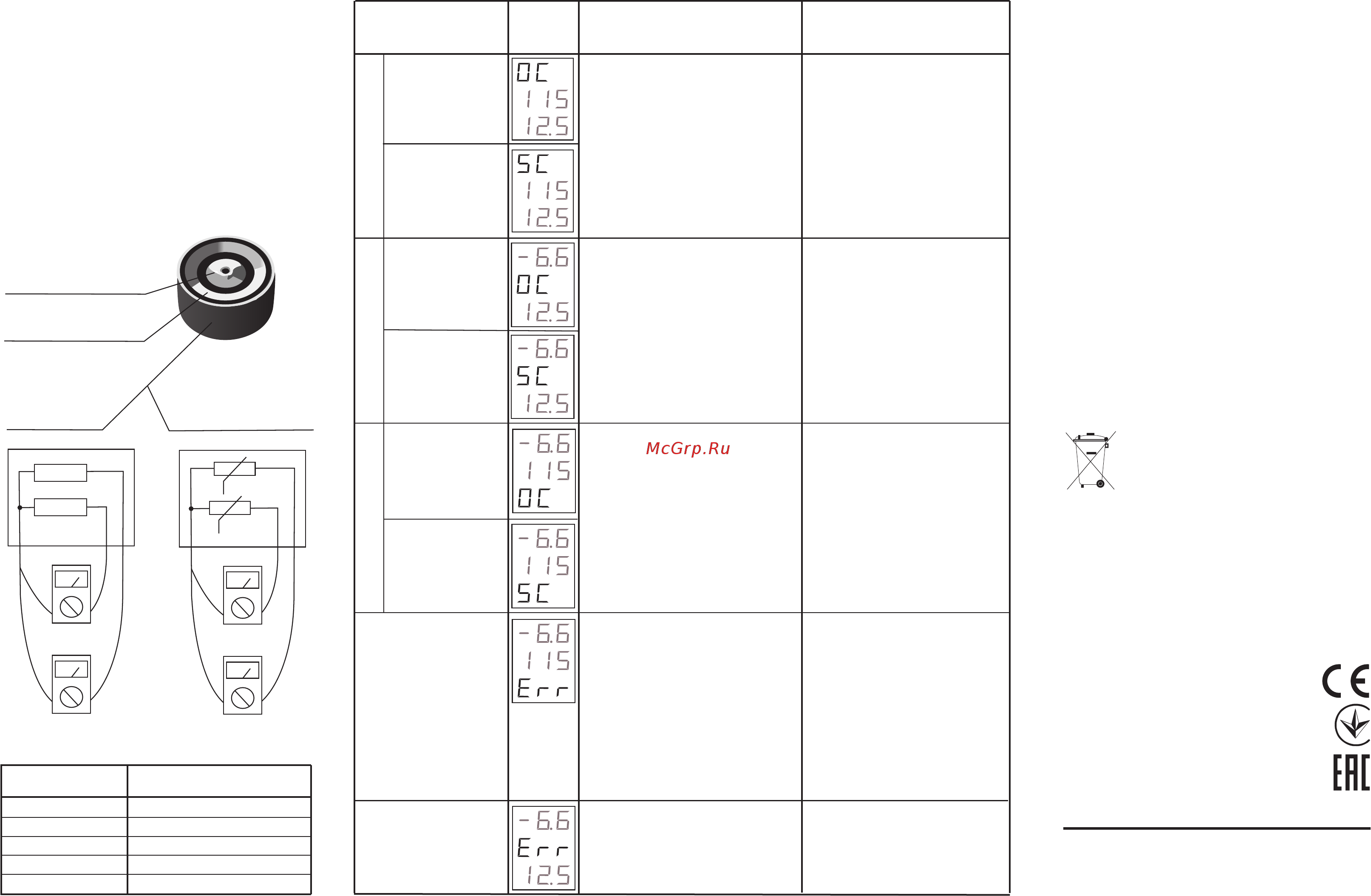

ВОЗМОЖНЫЕ НЕПОЛАДКИ,
ПРИЧИНЫ И ПУТИ ИХ УСТРАНЕНИЯ
При включении терморегулятора экран и
индикатор не светятся.
Возможная причина: отсутствует напряжение
питания.
Необходимо: убедиться в наличии напряжения
питания с помощью вольтметра. Если напряжение
есть, тогда обратитесь, пожалуйста, в Сервисный
центр.
При неисправности датчика осадков проверь-
те:
1. Контакты в цепи влаги
v23_181227k
