Эксплуатация
65 7
Включение / отключение
Для включения поверните ручку регулировки по
часовой стрелке. После характерного щелчка тер-
морегулятор включится. Индикатор зеленого цвета
отобразит установленную мощность нагрузки с по-
мощью миганий.
Длинный импульс (1 с) индикатора
статуса зеленого цвета означает еди-
ницы киловатт, короткий импульс
(менее 0,5 с) — десятые киловатт.
Например, 1,3 кВт индикатор отобразит, как
1 длинный и 3 коротких импульса.
Затем индикатор будет светиться постоянно,
указывая подачу напряжения на терморегулятор.
Если ручка регулировки была установлена в
крайнее правое положение, то через 5 с индикатор
зеленого цвета дополнительно мигнет один раз.
Через 5 с терморегулятор перейдет к поддержанию
температуры уставки.
Для отключения поверните ручку регулировки в
положение «OFF» до характерного щелчка.
Индикатор статуса:
зеленый цвет —
индикатор подачи
напряжения или
отображение мощ-
ности (мигания);
красный цвет —
включен обогрев или
неисправность
датчиков (мигания).
Датчик воздуха

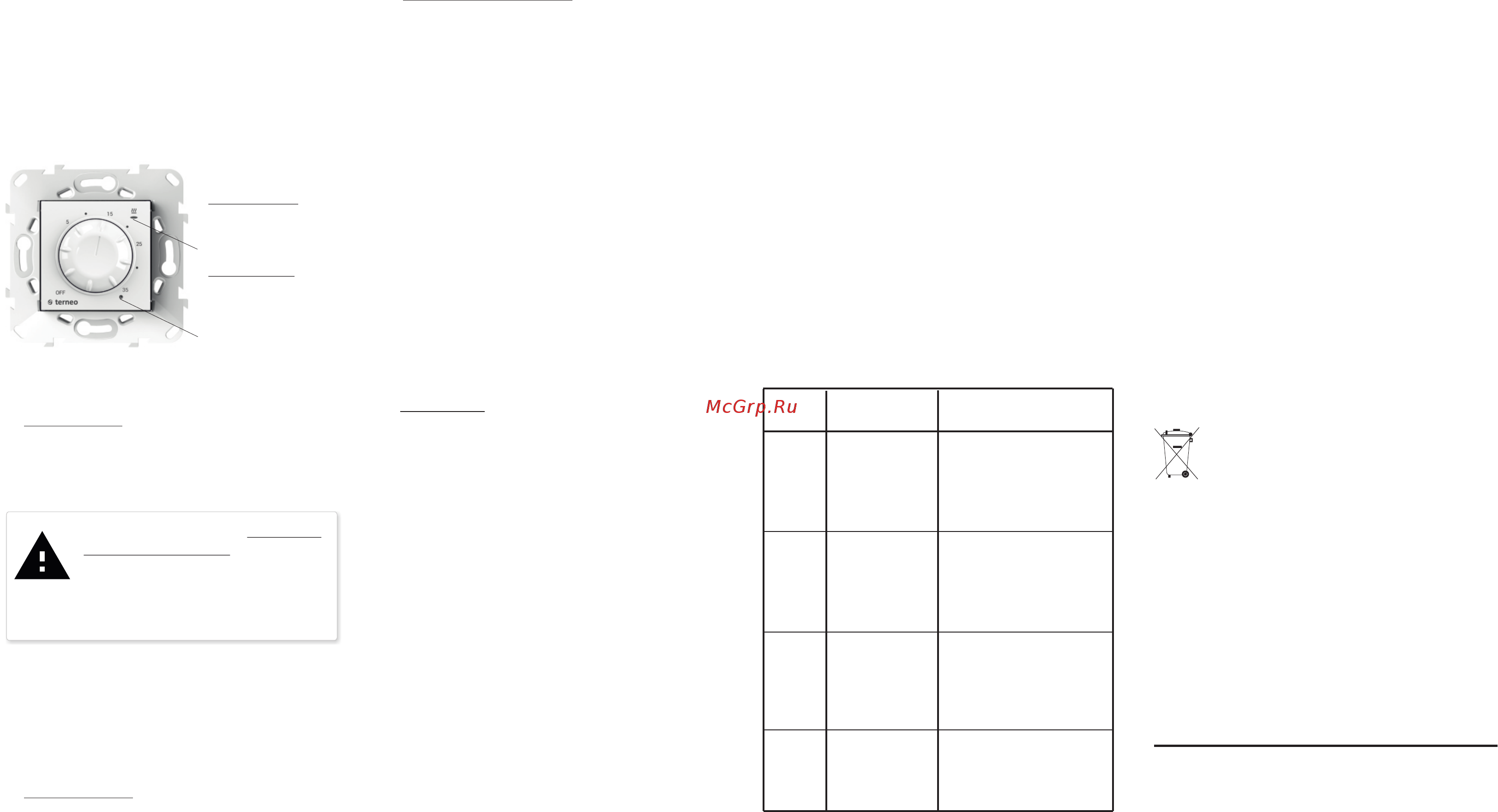

Рисунок 2. Управление и индикация
Температура уставки
Выставите поворотом ручки регулировки. Отопи-
тельная система включится, если текущая темпе-
ратура будет ниже температуры уставки. При этом
индикатор начнет светиться красным цветом.
Мощность нагрузки
(завод. настр. 1,3 кВт)
Для установки мощности:
— если терморегулятор работал, выключите его;
— поверните ручку по часовой стрелке до упора.
Индикатор миганием отобразит установленную мощ-
ность, затем в течение 5 с индикатор еще раз мигнет;
— поверните ручку против часовой стрелки до
упора, но не выключая терморегулятор. Дождитесь
пока индикатор мигнет зеленым цветом;
— еще раз поверните ручку по часовой стрелке до
упора. Индикатор начнет отображать миганием уста-
новленную мощность;
— поворотом ручки установите мощность. Диапа-
зон изменения мощности 0,1–3 кВт.
Например,
Для ориентира шкала мощности приблизительно
соответствует величине градусов Цельсия в сотнях
ватт. Поэтому для начала установите ручку на 25 °С,
далее, ориентируясь на мигания индикатора, под-
берите положение ручки соответствующее желаемой
мощности. Т.е. индикатор должен отобразить 2 длин-
ных и 5 коротких импульса (2,5 кВт).
Для выхода из режима установки не изменяйте
положение ручки в течение трёх циклов отображения
мощности или принудительно обесточьте терморегу-
лятор автоматом.
Защита от частых переключений реле
Если между переключением реле было меньше
одной минуты, то терморегулятор включит нагрузку
через минуту. Защита от частых переключений реле
продлевает срок службы терморегулятора.
Защита от внутреннего перегрева
При превышении температуры внутри корпуса
более 95 °С — терморегулятор отключит нагрузку.
При этом индикатор красного цвета будет мигать с
частотой 1 раз в секунду. При снижении температуры
внутри корпуса ниже 85 °С — терморегулятор
продолжит работу.
При срабатывании термозащиты 5 раз подряд тер-
морегулятор отключит нагрузку и заблокируется. Для
разблокировки — выключите и включите питание
поворотом ручки.
нужно выставить мощность 2,5 кВт.
Система корректировки
Для корректного отображения температуры внут-
ренним датчиком терморегулятор имеет систему
внутренней корректировки.
При кратковременном пропадании напряжения
питания системе корректировки может понадобиться
время (до 2-х часов) для правильного измерения
температуры.
ВОЗМОЖНЫЕ НЕПОЛАДКИ,
ПРИЧИНЫ И ПУТИ ИХ УСТРАНЕНИЯ
При включении терморегулятора, индикатор не
светиться при всех положениях регулирующей
ручки.
Возможная причина: отсутствует напряжение пи-
тания.
Необходимо: убедиться в наличии напряжения пи-
тания с помощью вольтметра. Если напряжение есть,
тогда обратитесь, пожалуйста, в Сервисный центр.
Терморегулятор не верно измеряет темпера-
туру.
Возможная причина: не верно установлена мо-
щность нагрузки.
Необходимо: правильно установить мощность
нагрузки.
Если мощность установлена правильно, тогда
обратитесь, пожалуйста, в Сервисный центр.
При включении терморегулятора и вывода уста-
новленной мощности, индикатор статуса красного
цвета каждые 5 с выдает серию коротких миганий.
Короткое
замыкание
вспомогательного
датчика
Число
миганий
Причина
Необходимо
Устраните короткое замыка-
ние или обратитесь в Серви-
сный Центр, так как без этого
датчика терморегулятор бу-
дет дольше входить в рабо-
чий режим.
Обрыв
вспомогательного
датчика
3
4
Устраните обрыв датчика
или обратитесь в Сервисный
Центр, так как без этого дат-
чика терморегулятор будет
дольше входить в рабочий
режим.
Короткое замыка-
ние датчика
воздуха
Обрыв датчика
воздуха
Устраните короткое замы-
кание датчика или обра-
титесь в Сервисный Центр,
так как без этого датчика
работа терморегулятора не-
возможна.
5
6
Устраните обрыв датчика
или обратитесь в Сервис-
ный Центр, так как без этого
датчика работа терморе-
гулятора невозможна.
Меры безопасности
Чтобы не получить травму и не повредить термо-
регулятор, внимательно прочтите и уясните для себя
эти инструкции.
Подключение терморегулятора должно произво-
дится квалифицированным электриком.
Перед началом монтажа (демонтажа) и подклю-
чения (отключения) терморегулятора отключите
напряжение питания, а также действуйте в
соответствии с «Правилами устройства электро-
установок».
Не включайте терморегулятор в сеть в разобран-
ном виде.
Не допускать попадания жидкости или влаги на
терморегулятор.
Не подвергайте терморегулятор воздействию
экстремальных температур (выше +45 °С или ниже
–5 °С).
Не чистите терморегулятор с использованием
химикатов, таких как бензол и растворители.
Не храните терморегулятор и не используйте
терморегулятор в пыльных местах.
Не пытайтесь самостоятельно разбирать и
ремонтировать терморегулятор.
Не превышайте предельные значения тока и
мощности.
Для защиты от перенапряжений вызванных
разрядами молний используйте грозозащитные
разрядники.
Не погружайте датчик с соединительным проводом
в жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор подле-
жит утилизации в соответствии с действую-
щим законодательством.
Транспортировка товара осуществляется в упаков-
ке, обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом транс-
портных средств (ж/д, авто-, морским, авиа-
транспортом).
Дата изготовления указана на обратной стороне
терморегулятора.
Если у вас появятся какие-то вопросы, или вам что-
то не понятно, позвоните в Сервисный Центр по
телефону, указанному ниже.
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru
Клеммы терморегулятора рассчитаны на провод
2
с сечением не более 2,5 мм . Для уменьшения
механической нагрузки на клеммы желательно
использовать мягкий провод. Провода затягиваются
в клеммах при помощи отвертки с шириной жала
не более 3 мм. Отвертка с жалом шириной более
3 мм может нанести механические повреждения
клеммам. Это может повлечь потерю права на гаран-
тийное обслуживание. Затягивать клеммы необхо-
димо с моментом не больше 0,5 Н·м.
Сечение проводов проводки, к которой подклю-
чается терморегулятор, должны быть для меди не
2
менее 2 × 1,0 мм .Использование алюминия нежела-
тельно.
