Инструкция по эксплуатации Страница: 1

TERNEO k2 Инструкция по эксплуатации онлайн

Температура окружающей среды при монтаже

должна находиться в пределах –5...+45 °С.

Терморегулятор terneo k2 монтируется в специ-

альный шкаф, который позволяет осуществлять

удобный монтаж и эксплуатацию. Шкаф должен

быть оборудован стандартной монтажной рейкой

шириной 35 мм (DIN-рейка). Терморегулятор зани-

мает в ширину три стандартных модуля по 18 мм.

Высота установки терморегулятора должна нахо-

дится в пределах 0,4...1,7 м от уровня пола.

Терморегулятор монтируется и подключается

после установки и проверки нагрузки.

Для защиты от короткого замыкания в цепи нагруз-

ки, обязательно устанавливайте автоматические

выключатели (АВ) номиналом не более 16 А, кото-

рые устанавливаются в разрыв фазного провода,

как показано на схеме 2.

Клеммы терморегулятора рассчитаны на провод с

сечением не более 2,5 мм . Для уменьшения меха-

нической нагрузки на клеммы желательно исполь-

зовать мягкий провод. Концы провода необходимо

зачистить и обжать наконечниками с изоляцией.

Провода затягиваются в клеммах с помощью

отвертки с шириной жала не более 3 мм. Отвертка

с жалом шириной более 3 мм может нанести пов-

реждения клеммам. Это может привести к потере

права на гарантийное обслуживание.

При необходимости допускается укорачивание и

наращивание (не более 20 м) соединительных про-

водов датчика.

Необходимо, чтобы терморегулятор коммутиро-

вал ток не более 2/3 максимального тока, указанного

в паспорте. Если ток превышает это значение, то

необходимо нагрузку подключить через контактор

(магнитный пускатель, силовое реле), который рас-

считан на данный ток (схема 3).

~230 В

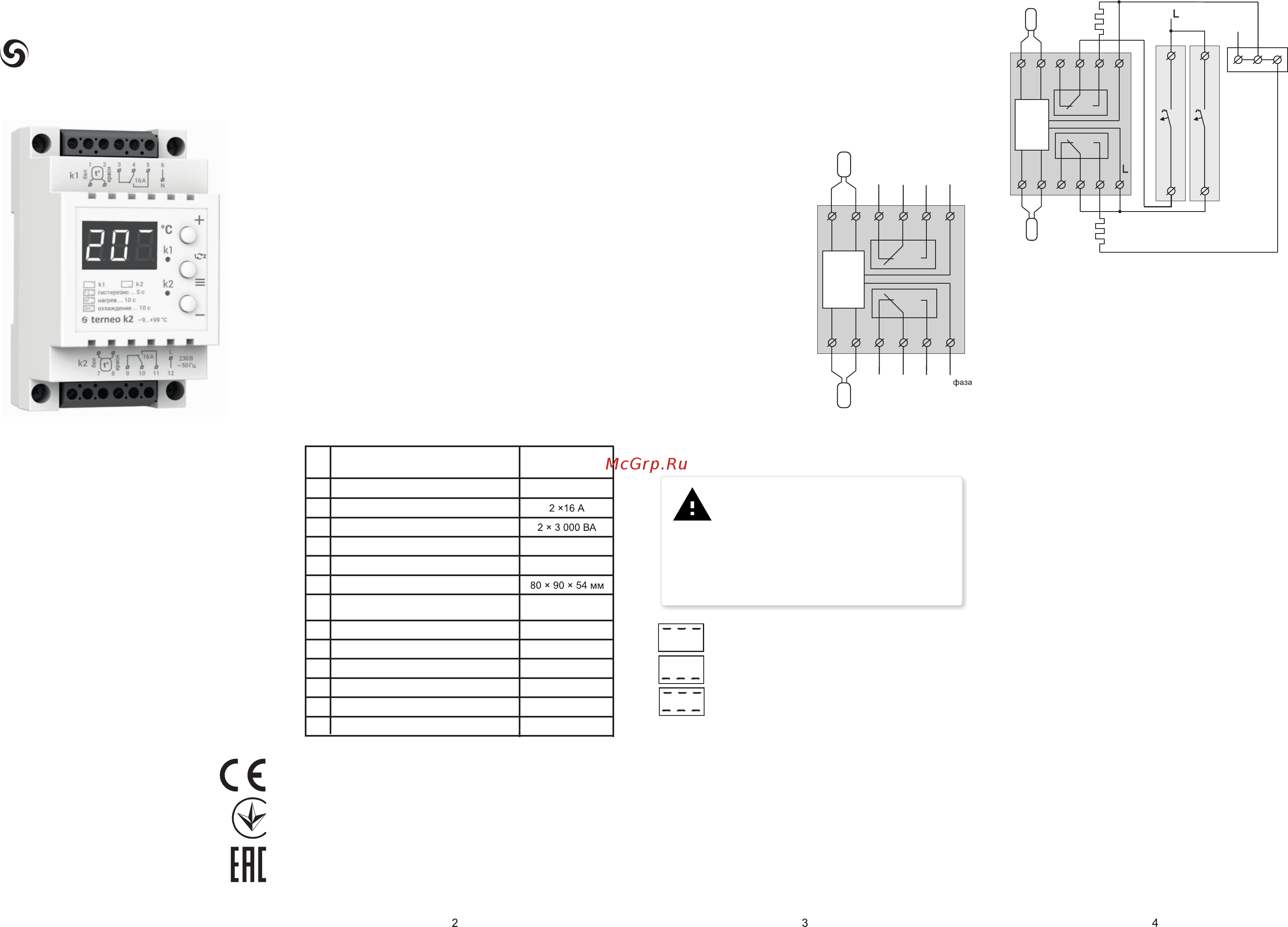

Схема 1. Упрощенная внутренняя схема и

схема подключения

Технические данные

terneo k2

–9...+99 °С

230 В ±10 %

50 000 циклов

20 000 000 циклов

IP20

1...30 °С

4 м

0,37 кг ±10 %

№

п/п

Параметр

Значения

Назначение

Перед началом монтажа и использования термо-

регулятора, пожалуйста, ознакомьтесь до конца с

данным документом. Это поможет избежать ошибки и

недоразумения.

terneo k2 — это два независимых терморегулятора

в одном корпусе, каждый из которых предназначен

для поддержания постоянной температуры. С

помощью terneo k2 можно отдельно управлять двумя

зонами нагрева или охлаждения. Если датчики обоих

каналов разместить в одном месте и на один канал

подключить нагреватель, а на другой охладитель, то

температуру можно поддерживать в нужных преде-

лах круглый год

Температура контролируется в том месте, где

расположен датчик температуры. Датчик должен

располагаться так, чтобы была возможность его

замены в будущем.

Датчики, входящие в комплект поставки, пред-

назначены для регулирования температуры в

пределах –9...+99 ° С.

ТЕРМОРЕГУЛЯТОР

Схема подключения

Датчик температуры к.1 ( ) подключа-

ется к клеммам 1 и 2, при этом красный провод к

клемме 2, а белый к клемме 1.

Датчик температуры к.2 (канала №2) подключает-

ся к клеммам 7 и 8, при этом красный провод к клемме

8, а белый к клемме 7.

Напряжение питания

(230 В ±10 %, 50 Гц) по-

дается на клеммы 6 и

12, причем фаза (L) оп-

ределяется индикато-

ром и подключается на

клемму 12, а ноль (N) —

на клемму 6.

Для управления кана-

лом №1 применяются

клеммы 3, 4, 5, каналом

№2 — клеммы 9, 10, 11.

Используемые в терморегуляторе

реле имеют «сухой контакт», т.е кон-

такты реле не имеют гальванической

связи с цепями электропитания. Поэтому для

работы нагрузки пользователю необходимо под-

вести соответствующие фазы для коммутации к

соответствующим управляющим реле k2.

Если датчики подключить непра-

вильно, при включении терморегуля-

тор после «888» отобразит на экране

ошибку следующим образом. Подроб-

нее на стр. 7.

канала №1

к.1 – канал №1

к.2 – канал №2

7 8 9 10 11 12

белый

датчик

канала № 2

контакты

управления

каналом № 2

датчик

канала № 1

контакты

управления

каналом № 1

°С

Схема

питания

управления

ноль

°С

1 2 3 4 5 6

простое управление теплом

Технический

паспорт

Инструкция по установке

и эксплуатации

экономия

электроэнергии до 30 %

комфортный

уровень температуры

Использование

ТЕРМОРЕГУЛЯТОРОВ это:

Кол-во ком-ций без нагр., не менее

Пределы регулирования

Максимальный ток нагрузки

Максимальная мощность нагрузки

Напряжение питания

Габаритные размеры

Датчик температуры

Длина соед. кабеля датчика

Кол-во ком-ций под нагр., не менее

Температурный гистерезис

Степень защиты по ГОСТ 14254

Масса в полной комплектации

Установка

Терморегулятор предназначен для установки

внутри помещений. Риск попадания влаги и жидкости

в месте установки должен быть минимален. При

установке в ванной комнате, туалете, кухне, бассей-

не терморегулятор должен быть установлен в месте

недоступном случайному воздействию брызг.

белый

красный

2 × DS18B20

в термоусадке

Комплект поставки

Терморегулятор 1 шт.

Датчик температуры с соед. проводом 2 шт.

Гарантийные свидетельство и талон 1 шт.

Техпаспорт, инструкция по установке и экс-ции 1 шт.

Упаковочная коробка 1 шт.

COM

канал № 2

7 8 9 10 11 12

АВ АВ

Схема 2. Подключение двух каналов, каждый на

отдельную нагрузку

датчик

Схема

питания

управления

нагрузка

°С

нагрузка

16 А 16 А

16 А

~230 В

канал № 1

датчик

нулевая

шина

1 2 3 4 5 6

ноль

фаза

Ток потребления при 230 В

не более 100 mA

Сертификат соответствия

№ ТС RU C-UA.АБ15.В.00542

Срок действия с 21.02.2017 по 20.02.2020

Орган по сертификации: ООО «ЦЕНТРОТЕСТ»

Соответствует требованиям Технического

регламента Таможенного союза: ТР ТС 004/2011

«О безопасности низковольтного оборудования»,

ТР ТС 020/2011«Электромагнитная

совместимость технических средств»

официальном сайте производителя www.ds-electronics.ru

Полный перечень сертификатов представлен на
