экране будет мигать с частотой 2 раза в секунду
«ПРГ» (перегрев) до тех пор, пока температура
внутри корпуса не снизится до 80 °С.
ВОЗМОЖНЫЕ НЕПОЛАДКИ, ПРИЧИНЫ И
ПУТИ ИХ УСТРАНЕНИЯ
При включении терморегулятора экран и ин-
дикатор не светятся.
Возможная причина: отсутствует напряжение
питания.
Необходимо: убедиться в наличии напряжения
питания на клеммах 6 и 12.
На экране высвечиваются три черточки.
— неправильное подключение датчика;
— произошел обрыв или короткое замыкание в
цепи датчика;
— датчик другого типа;
— рядом с проводом датчика присутствует
источник электромагнитного поля, который препят-
ствует передаче данных.
Необходимо проверить:
— правильность подключения датчиков;
— место присоединения датчика к терморегуля-
тору, а также отсутствие механических повреждений
по всей длине соединительного провода датчика;
— отсутствие источника электромагнитного поля
рядом с проводом датчика.
Возможные причины:
Температура уставки (завод. настр. 25 )
(завод. настр. 1 )
°С
Для просмотра температуры уставки выбранного
канала нажмите на «+» или «–». Следующее нажатие
на «+» увеличит уставку, на «–» — уменьшит.
Пределы регулирования –9...+99 °С.
Если температура уставки будет выше темпера-
туры датчика, включится нагреватель и загорится
красный индикатор.
Гистерезис °С
Для просмотра гистерезиса выбранного канала
удерживайте среднюю кнопку в течение 5 с. Для
изменения используйте кнопки «+» и «–». Диапазон
изменения в пределах 1–30 °С.
Гистерезис — это разница между температурой ус-
тавки и температурой включения нагрузки. Меньший
гистерезис позволяет достичь более точного темпе-
ратурного режима. Больший гистерезис позволяет
уменьшить количество включений / выключений, то
есть увеличить срок эксплуатации терморегулятора.
Режимы работы охлаждение / нагрев
(завод. настр. – режим нагрев)
Для просмотра режима работы выбранного канала
удерживайте среднюю кнопку в течение 10 с. Для
изменения режима работы каналов используйте
кнопки «+» и «–».
Каждый канал терморегулятора можно настроить
индивидуально для работы с нагревательным или
охлаждающим оборудованием.
Защита от внутреннего перегрева
В случае, если температура
внутри корпуса превысит 85 °С,
состоится аварийное отключе-
ние нагрузки обоих каналов и на
— неисправность датчика к.1;
— неисправность датчика к.2;
— неисправность обоих датчиков.
Если была выбрана индикация
к.1, то при повреждении датчика к.2,
к основной индикации присоеди-
нится мигающий нижний сегмент пра-
вого разряда экрана.
Если была выбрана индикация
к.2, то при повреждении датчика к.1,
к основной индикации присоеди-
нится мигающий верхний сегмент
правого разряда экрана.
7 8 9 10 11 12
АВ
Схема
питания
и
управления
нагрузка
t
°С
1 2 3 4 5 6
t
°С
16 А
16 А
~230 В
N
N
нулевая
шина
канал
№ 2
канал
№ 1

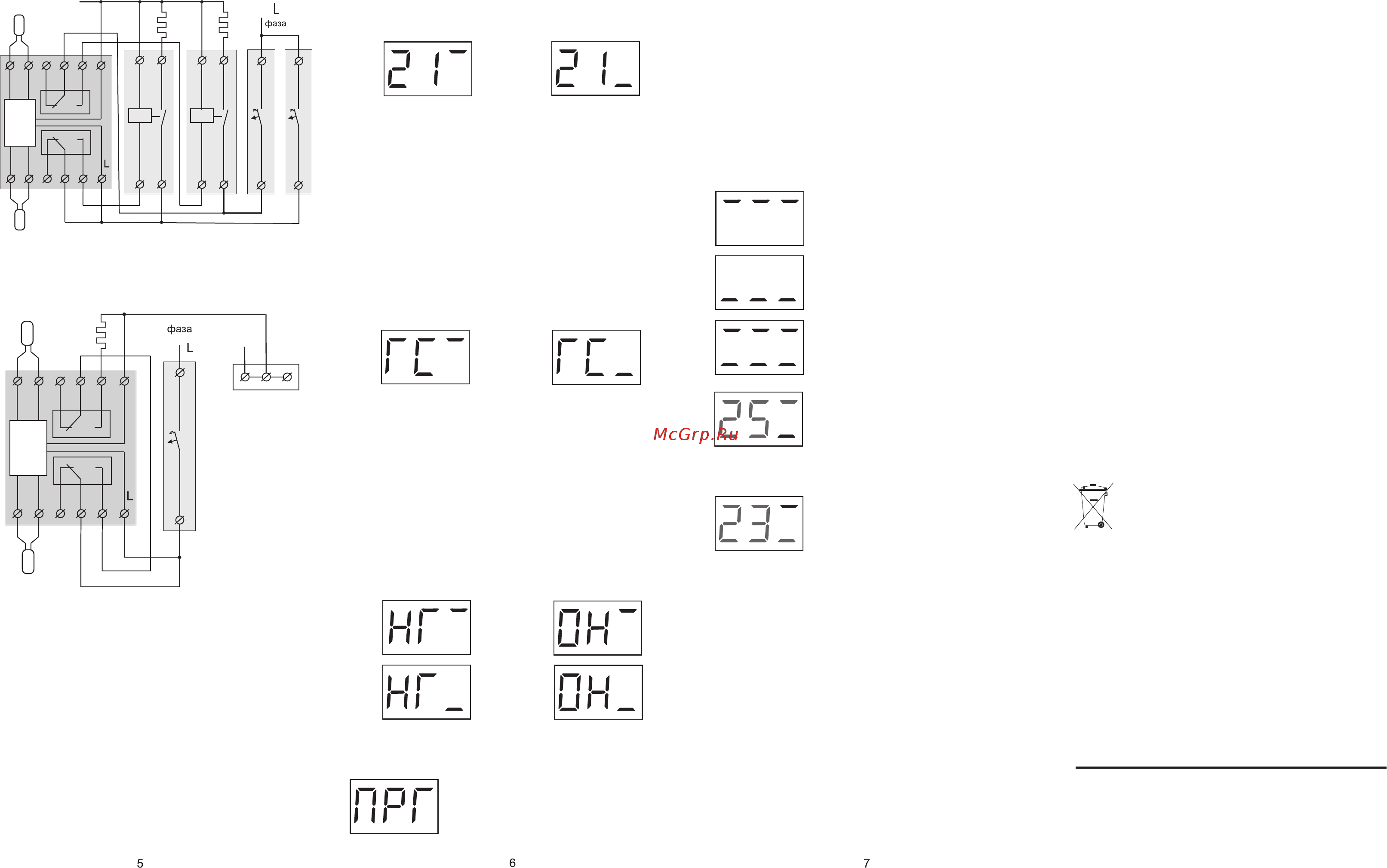

Схема 4. Подключение для управления системой
снеготаяния, например, в пределах –9...+3 °С
нагрев
охла-
ждение
–9 °С
+3 °С
Меры безопасности
Чтобы не получить травму и не повредить
регулятор, внимательно прочтите и уясните для
себя эти инструкции.
Подключение терморегулятора должно произво-
дится квалифицированным электриком.
Перед началом монтажа (демонтажа) и подклю-
чения (отключения) терморегулятора отключите
напряжение питания, а также действуйте в соот-
ветствии с «Правилами устройства электроуста-
новок».
Не включайте терморегулятор в сеть в разобран-
ном виде.
Не допускать попадания жидкости или влаги на
терморегулятор.
Не подвергайте терморегулятор воздействию
экстремальных температур (выше +45 °С или ниже
–5 °С).
Не чистите терморегулятор с использованием
химикатов, таких как бензол и растворители.
Не храните терморегулятор и не используйте
терморегулятор в пыльных местах.
Не пытайтесь самостоятельно разбирать и ре-
монтировать терморегулятор.
Не превышайте предельные значения тока и
мощности.
Для защиты от перенапряжений вызванных разря-
дами молний используйте грозозащитные разряд-
ники.
Не погружайте датчик с соединительным про-
водом в жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор подле-
жит утилизации в соответствии с действу-
ющим законодательством.
Транспортировка товара осуществляется в упа-
ковке, обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом тран-
спортных средств (ж/д, авто-, морским, авиа-
транспортом).
Дата изготовления указана на обратной стороне
терморегулятора.
Если у вас появятся какие-то вопросы, или вам
что-то не понятно, позвоните в Сервисный Центр по
телефону, указанному ниже.
термо-
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1–3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru
Эксплуатация
Выбор канала
Выбор канала для отображения на экране
терморегулятора осуществляется кратковремен-
ным нажатием средней кнопки. Черточка в край-
нем правом разряде будет указывать на выбранный
канал.
нагрев
охлаждение
Схема 3. Использование контактора для
увеличения коммутируемой мощности канала
2
А2
А1
1
АВ АВ
канал
№ 2
7 8 9 10 11 12
Схема
питания
и
управления
1 2 3 4 5 6
t
°С
N
датчик
2
А2
А1
1
t
°С
датчик
канал
№ 1
N
ноль
канал
№ 1
канал
№ 2
к.1 к.2
к.1 к.2
к.1
к.2
v181227
Сечение проводки, к которой подключается
терморегулятор, должна быть для меди не менее
2
2 × 1,0 мм .
Подключение системы снеготаяния изображено
на схеме 4.
