Уважаемый покупатель, благодарим Вас за покупку нашего изделия.
ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.
Водонагреватель изготовлен в соответствии с действующими стандартами, испытан и имеет сертификат
соответствия требованиям технического регламента о безопасности машин и оборудования, а также
сертификат соответствия требованиям регламента по электромагнитной совместимости. Основные
технические характеристики водонагревателя указаны в маркировочной табличке, расположенной с нижней
стороны корпуса возле присоединительных шлангов. Подключение к электросети и водопроводу должно
осуществляться уполномоченным специалистом. Также сервисное обслуживание, ремонтные работы,
удаление накипи, проверку или замену противокоррозионного защитного анода может осуществлять только
уполномоченная сервисная служба.

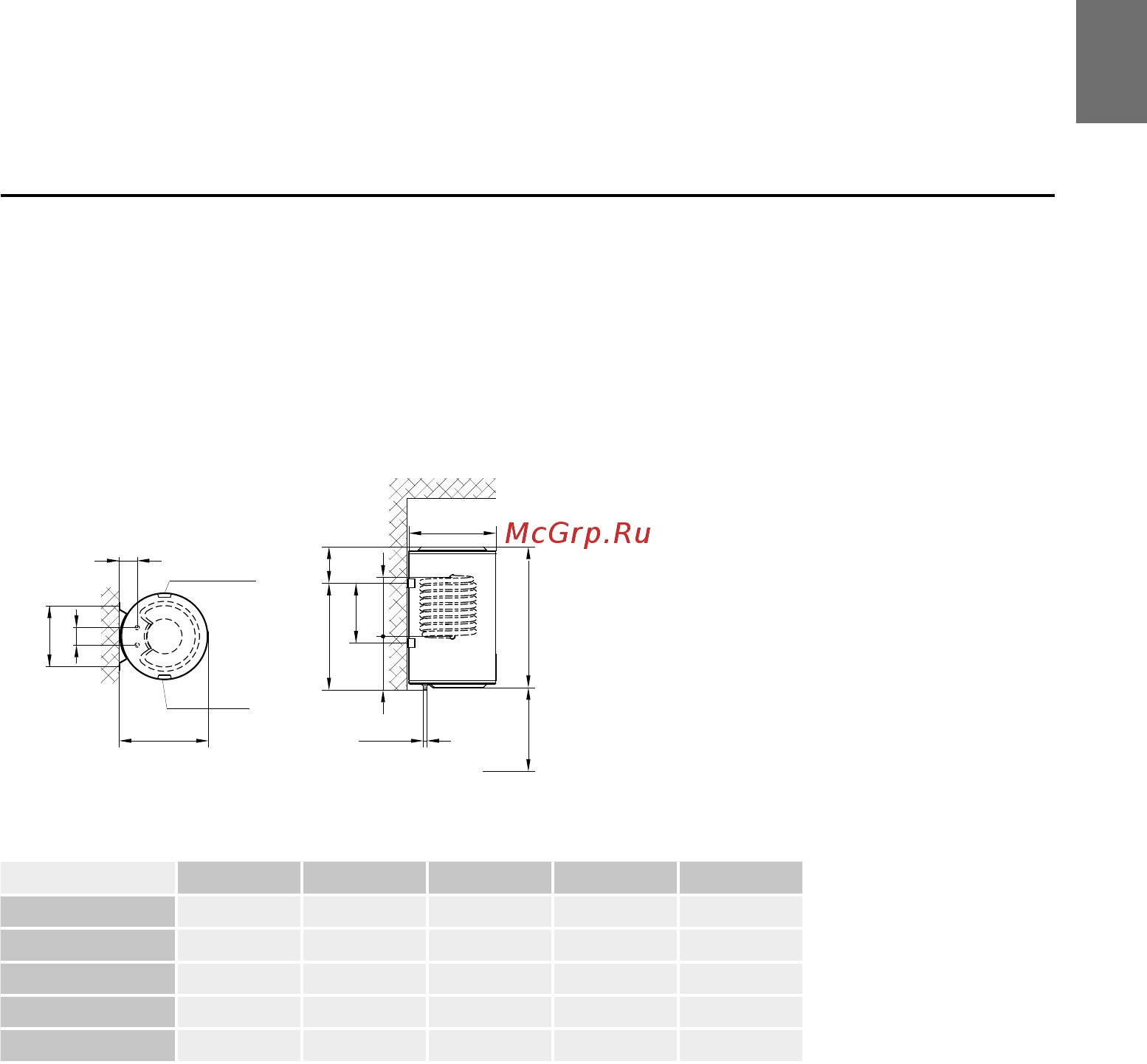

Рис. 1: Монтаж на стену в вертикальном положении
(RN)* правый разъем
(LN)* левый разъем
Присоединительные и монтажные размеры нагревателя [мм]
A B C D H
GBK 80 E5 810 615 210 - 340
GBK 100 E5 955 765 205 - 416
GBK 120 E5 1110 915 210 - 416
GBK 150 E5 1325 1115 225 - 416
GBK 200 E5 1450 1100 362 800 416
280
100
350
A
> 450
B
D
H
C
507
100
ø500
G1/2
G3/4 (LN)*
G3/4 (RN)*
МОНТАЖ
Нагреватель должен быть установлен как можно ближе к местам подачи воды. При монтаже водонагревателя
в помещении, где находятся ванна или душ необходимо обязательно соблюдать требования стандарта IEC
60364-7-701 (VDE 0100, часть 701). Крепление к стене осуществляется при помощи шурупов номинального
диаметра не менее 8 мм. Слабые стены в местах, где будет висеть нагреватель, необходимо укрепить
соответствующим образом. Водонагреватель должен быть установлен на стене и только в вертикальном
положении. С целью обеспечения возможности дальнейшего сервисного обслуживания рекомендуется при
установке водонагревателя учитывать монтажные размеры (смотрите рис. 1).
