LEGENDA
1 Priključne kleme
2 Toplotni osigurač
3 Elektronski regulator
4 Grejač (2 x 1000 W)
5 Temperaturni senzor
L Faza
N Nula
Uzemljenje
UPOZORENJE: Pre svake intervencije u unutrašnjosti bojlera, obavezno
isključite bojler iz električne mreže! Intervenciju može obaviti samo
osposobljeni stručnjak!

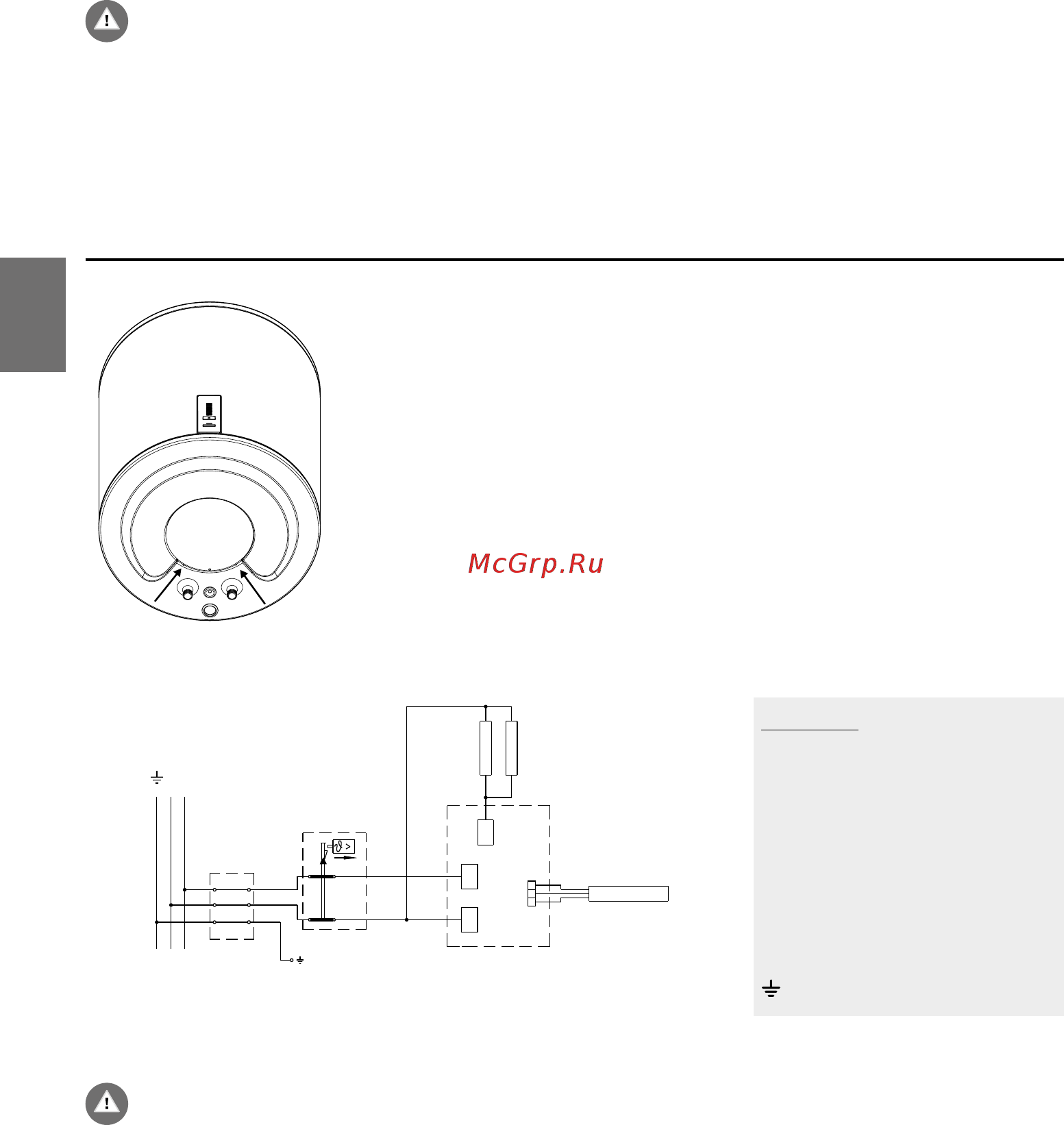

Sl. 5: Odstranjivanje zaštitnog poklopca
Sl. 6: Šema povezivanja električnih provodnika
PRIKLJUČIVANJE NA
ELEKTRIČNU MREŽU
Pre priključenja u električnu mrežu, potrebno je u bojler ugraditi
priključno uže minimalnog preseka najmanje 1,5 mm
2
(H05VV-F 3G
1,5 mm
2
), zato morate odstraniti zaštitni poklopac.
U električnu instalaciju mora biti ugrađena priprema za razdvajanje
svih polova u skladu sa nacionalnim instalacionim propisima.
Bojler GBK možete da povežete i na cirkulacioni vod tople vode. Cirkulacioni vod tople
vode omogućava da je na svim mestima potrošnje istovremeno topla voda uvek odmah
na raspolaganju. Postavite povratni vod tople vode na priključak na gornjoj strani bojlera.
Pre priključenja morate da uklonite plastični poklopac i odvrnuti zaptivni čep na gornjoj
strani bojlera.
UPOZORENJE: Postavite povratni vod tople vode pre punjenja bojlera
vodom. Upotreba cirkulacionog voda uzrokuje dodatne gubitke toplote u
bojleru.
1
N
230 V~
H1
K1
1
2
3
T1 T2
L
N
L
5
3
2
4
36
SR/MNE
548806
