Gorenje GBK 80 ORRNB6 546797 Инструкция по эксплуатации онлайн [25/52] 373870
![Gorenje GBK 80 ORRNB6 546797 Инструкция по эксплуатации онлайн [25/52] 373870](/views2/1394276/page25/bg19.png)

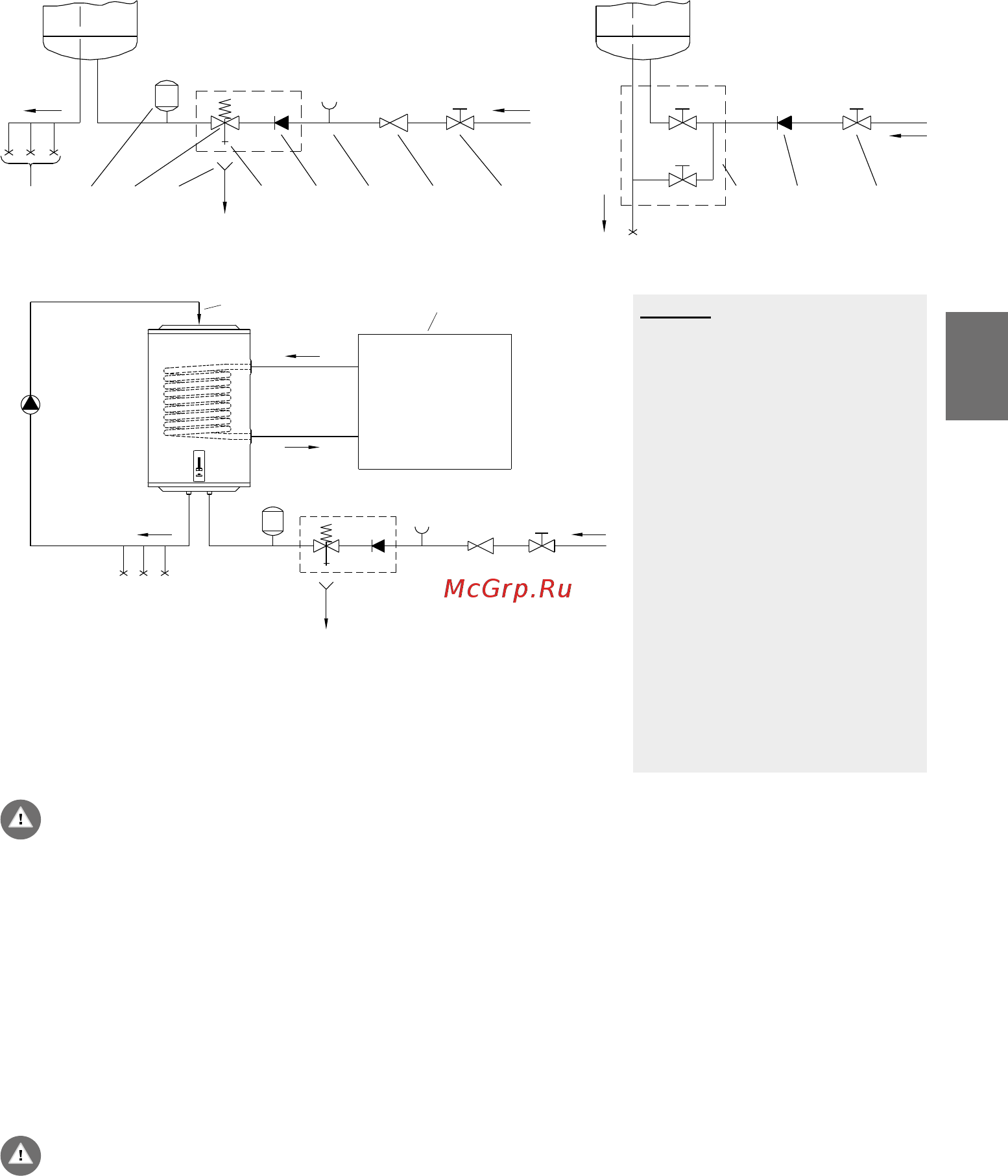

Рис. 2: Напорная (закрытая) система Рис. 3: Безнапорная (открытая) система
ЛЕГЕНДА
1 Смеситель с компенсатором
давления
2 Расширительный бак
3 Предохранительный клапан
a - Испытательный клапан
b - Обратный клапан
4 Воронка с выпуском
5 Испытательная насадка
6 Редукционный клапан
7 Запорный клапан
8 Обратный клапан
9 Смеситель низкого давления
10 Трубопровод возврата
11 Источник энергии
12 Циркуляционный насос
H Холодная вода
T Горячая вода
Рис. 4: Подключение водонагревателя к дополнительному источнику энергии
T
H
10
12
11
HT
T
H
1 2 3 4 a b 5 6 7
789
HT
T
H
1 2 3 4 a b 5 6 7
789
Перед подключением к электросети водонагреватель следует обязательно заполнить
водой!
При первом заполнении откройте кран горячей воды на смесителе. Бак будет заполнен, когда
вода начнет поступать через сток смесителя.
В комбинированный водонагреватель GBK дополнительно встроен еще трубный теплообменник
для нагрева воды с другими источниками энергии (например, центральное отопление, солнечные
панели или тепловой насос). Отопление с помощью электрического нагревателя и теплообменника
могут работать одновременно или по отдельности. Комбинированный водонагреватель подключите к
водопроводной сети, а также подключите его к дополнительному источнику энергии. Ввод теплоносителя
в теплообменник обозначен красным, а выход синем.
ВНИМАНИЕ: В случае падения температуры дополнительного источника отопления
и включенной циркуляции воды через теплообменник может привести к
неконтролируемому отводу тепла из водонагревателя. При подключении к другим
источникам тепла необходимо обеспечить надлежащее выполнение температурного
регулирования дополнительного ресурса. Датчик регулирования температуры не должен
быть вставлен черезразгрузочный механизм соединительного кабеля.
25
RU
548806
