Руководство по эксплуатации GM441 00 000-02 РЭ
20
узкой отверткой через отверстие
в штоке.
17.4. Устройство безопасно-
сти
■ Устройство безопасности пред-
ставляет собой систему из элек-
тромагнитного клапана газового
крана и термопары.
■ При розжиге горелок пода или
гриля термопара с рабочим концом, помещенным в пламя горелки, вырабатывает ток, кото-
рый, проходя через катушку электромагнита, производит удержание клапана, обеспечивая
подачу газа в канал пробки крана.
При погасании пламени горелки прекращается ток и по мере остывания термопары клапан
подачи газа закрывается.
■ Для обеспечения подачи тока на катушку необходимо обеспечивать надежный контакт в
местах соединений: термопара - удлинитель, удлинитель - контакт катушки.
■ Надежный контакт в местах соединений обеспечивается соосным соединением деталей
на резьбе, отсутствием “подзаклинивания” при завинчивании и выполнением требований по
величине момента затяжки (не более 2 Н·м (0,2 кг·м)).
В случае пропадания контакта в резьбовом соединении рекомендуется отвинтить соединение
и повторно его завинтить.
18. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
■ Перевозить и хранить плиты необходимо в заводской упаковке, в вертикальном положе-
нии, не более, чем в два яруса по высоте (допускается в три яруса при высоте бортов не
менее 2700 мм).
■ Транспорт и хранилища должны обеспечивать защиту плит от атмосферных осадков и
механических повреждений.
■ Плита должна храниться в помещениях с естественной вентилляцией при температуре
воздуха от минус 50 °С до плюс 40 °С, относительной влажности не более 75%, при отсут-
ствии в воздухе кислотных и других паров, вредно действующих на материалы плиты..
■ Распакованную плиту запрещается переносить за ручку дверцы духовки.
■ Рекомендуется при перемещении плиты поддерживать ее за верхнюю часть духовки, при
приоткрытой дверце духовки.
19. УТИЛИЗАЦИЯ
■ Если Вы хотите заменить старую плиту, ее необходимо сдать в специализированную ор-
ганизацию.
■ В случае, если плита будет отправлена на свалку, позаботьтесь о том, чтобы сделать ее
максимально безопасной. Для этого необходимо вывести ее из строя, сняв краны и утили-
зировав стекла дверцы духовки отдельно.
20. РЕКВИЗИТЫ ЗАВОДА
«Чайковский Завод Газовой Аппаратуры» - филиал ОАО «Газмаш»
617762, Россия, Пермский край, г. Чайковский, ул. Советская, 45, а/я 402
Тел.: (34241) 6-27-75, факс: (34241) 6-14-62,
сервисная служба: 7-28-88
Е-mail: zga@permonline.ru
21. ПЕРЕЧЕНь НАЦИОНАЛьНЫХ СТАНДАРТОВ
ГОСТ Р 50696-2006 Приборы газовые бытовые для приготовления пищи.Общие техниче-
ские требования и методы испытаний
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ. РЕКВИЗИТЫ

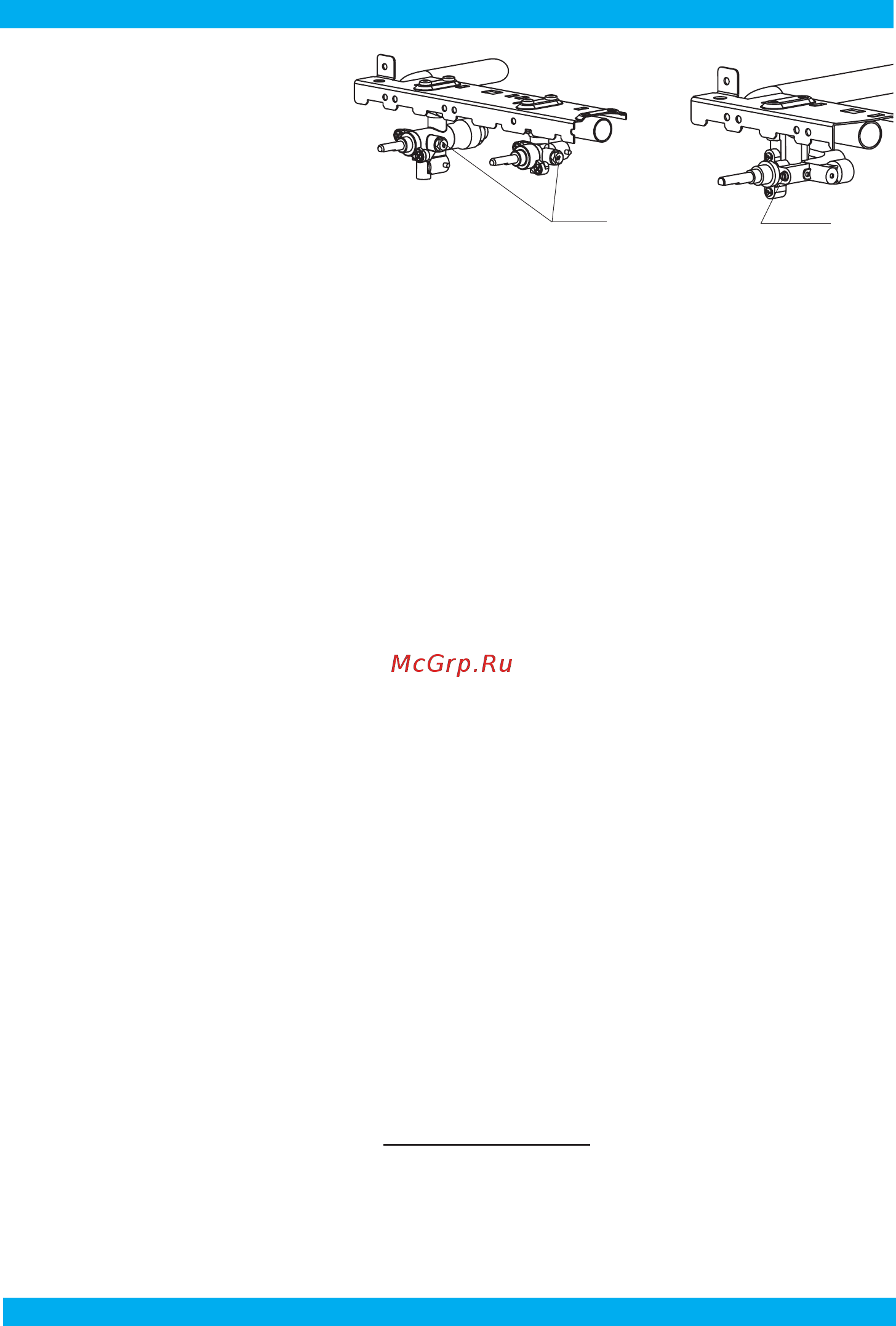

рис. 14
рис. 15
ВМП
ВМП
