Руководство по эксплуатации GM441 00 000-02 РЭ
6
4.1. ЖЕСТКОЕ ПОДСОЕДИНЕНИЕ
■ Перед подключением еще раз убедитесь, что давле-
ние газа в сети соответствует указанному на табличке
плиты.
■ Подсоединение плиты к газовому стояку или баллону
следует проводить в соответствии с существующими
стандартами.
■ Жесткое подсоединение к газовому стояку (рис. 3)
производится c помощью переходной муфты (в ком-
плект поставки не входит).
4.2. ГИБКОЕ ПОДСОЕДИНЕНИЕ
■ При подсоединении с помощью гибкого присоединительного рукава должны быть
соблюдены следующие требования:
- выбранный гибкий присоединительный рукав должен
иметь сертификат соответствия и документ, указываю-
щий дату изготовления, срок службы и замены;
- гибкий присоединительный рукав должен быть досту-
пен для осмотра по всей длине;
- гибкий присоединительный рукав не должен ничем
пережиматься, иметь перегибы и испытывать растяги-
вающие усилия;
- если гибкий присоединительный рукав имеет повреж-
дения, он должен заменяться целиком, ремонт недопустим.
Помните!
! Запрещено проверять герметичность соединений и искать утечки газа с
помощью спичек и другого открытого огня.
Помните!
! После установки плиты на место обязательно проверьте положение гиб-
кого шланга подвода газа и шнура питания (рис. 5). Они не должны про-
ходить над дымоходом и касаться задней стенки плиты. Во время работы
духовки там возникает высокая температура, которая может их повре-
дить.
Помните!
! После подсоединения плиты убедитесь в том, что горелки стола и духов-
ки работают стабильно. Для этого необходимо зажечь горелки в положе-
ние «максимальное пламя» и перевести через 5 сек. в положение «малое
пламя», горелка не должна гаснуть. Проскок пламени не допускается. За-
тем перевести в положение «максимальное пламя». Отрыв пламени не до-
пускается.
Внимание! После установки плиты Вы можете удалить со стекла дверцы
духовки декоративные и информационные наклейки. Для этого прогрейте
пустую духовку в течение 30 мин. и, зацепив уголок наклейки, удалите ее,
оставшийся клеевой слой уберите с помощью уайт-спирита.
ПОДСОЕДИНЕНИЕ

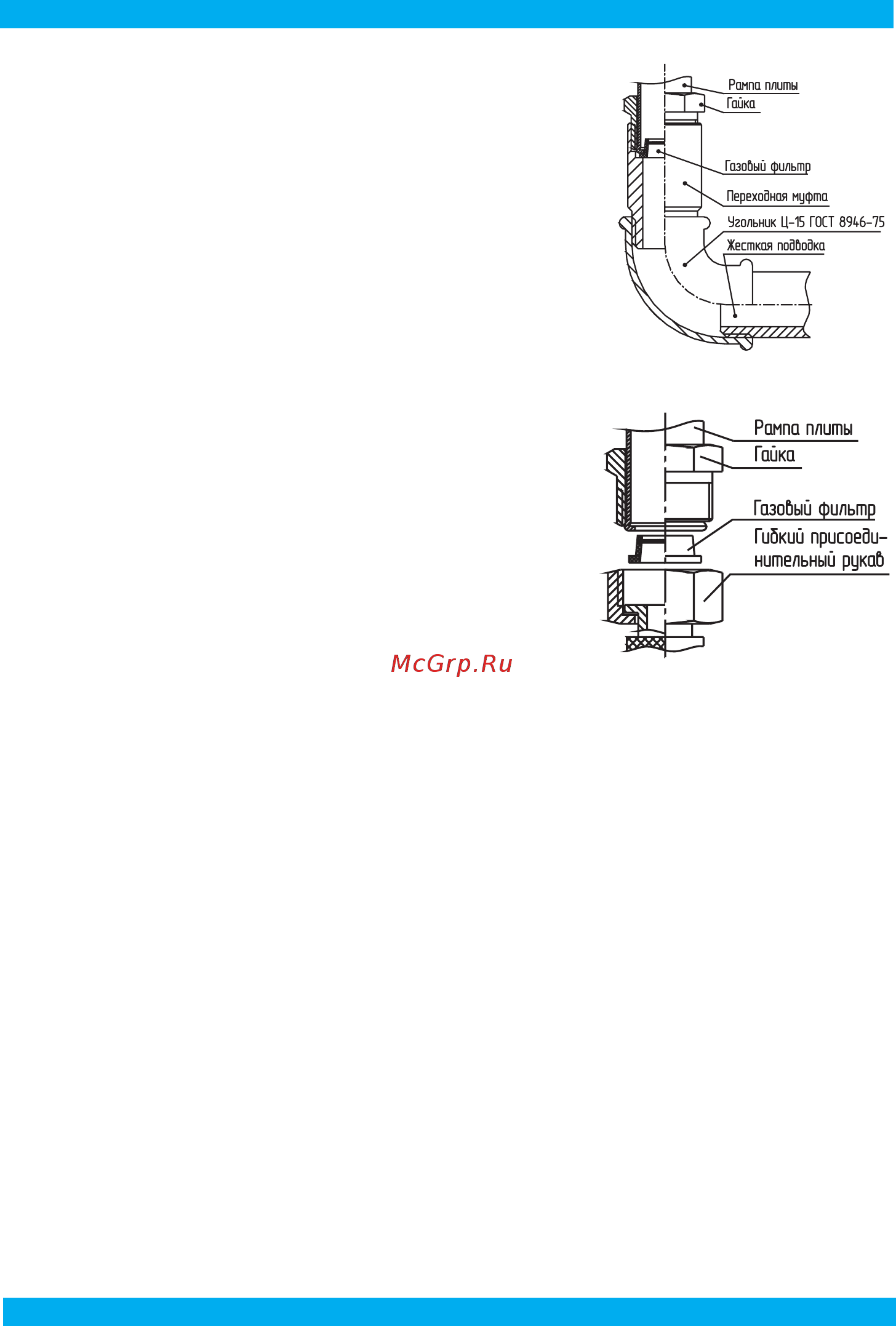

рис. 3
рис. 4
