- 13 - Инсталляция апаратного обеспечения
1-6 НастройкаATIHybridCrossFireX
™
Объединение ресурсов встроенного и дискретного видеоадаптера в режиме ATI Hybrid CrossFireX
™
может значительно повысить производительность видеосистемы на платформе AMD. Этот раздел
описывает настройку режима ATI Hybrid CrossFireX.
A.Системныетребования
- Операционная системв Windows Vista/XP
(Примечание 1)
- Материнсая плата поддерживающая ATI Hybrid CrossFireX и актуальная версия программного
обеспечения
- Графический адаптер поддерживающий ATI Hybrid CrossFireX
(Примечание 2)
B.Установкаграфическогоадаптера
Шаг 1:
Установите графический адаптер, поддерживающий ATI Hybrid CrossFireX, в соответствии с
инструкцией описанной в разделе 1-5.
Шаг 2
Подключите монитор к разъёму интегрированного графического адаптера на задней панели
материнской платы.
C.НастрокаBIOS
Войдите в настройки BIOS и в разделе С. Настрока BIOS "AdvancedBIOSFeatures" установите
следующие настройки:
- Установите режим работы интегрированного графического процессора (InternalGraphicsMode)
в UMA+SidePort.
j
(Примечание 3)
- Установите режим работы интегрированного графического процессора(InternalGraphicsMode)
в UMA
kl
(Примечание 3)
- Укажите размерUMAFrameBuffer равный 256Мбили 512Мб
(Примечание 3)
- Установите SurroundViewв Disable.
- Установите InitDisplayFirst в OnChipVGA.
D.Конфигурированиедрайвераграфической
подсистемы

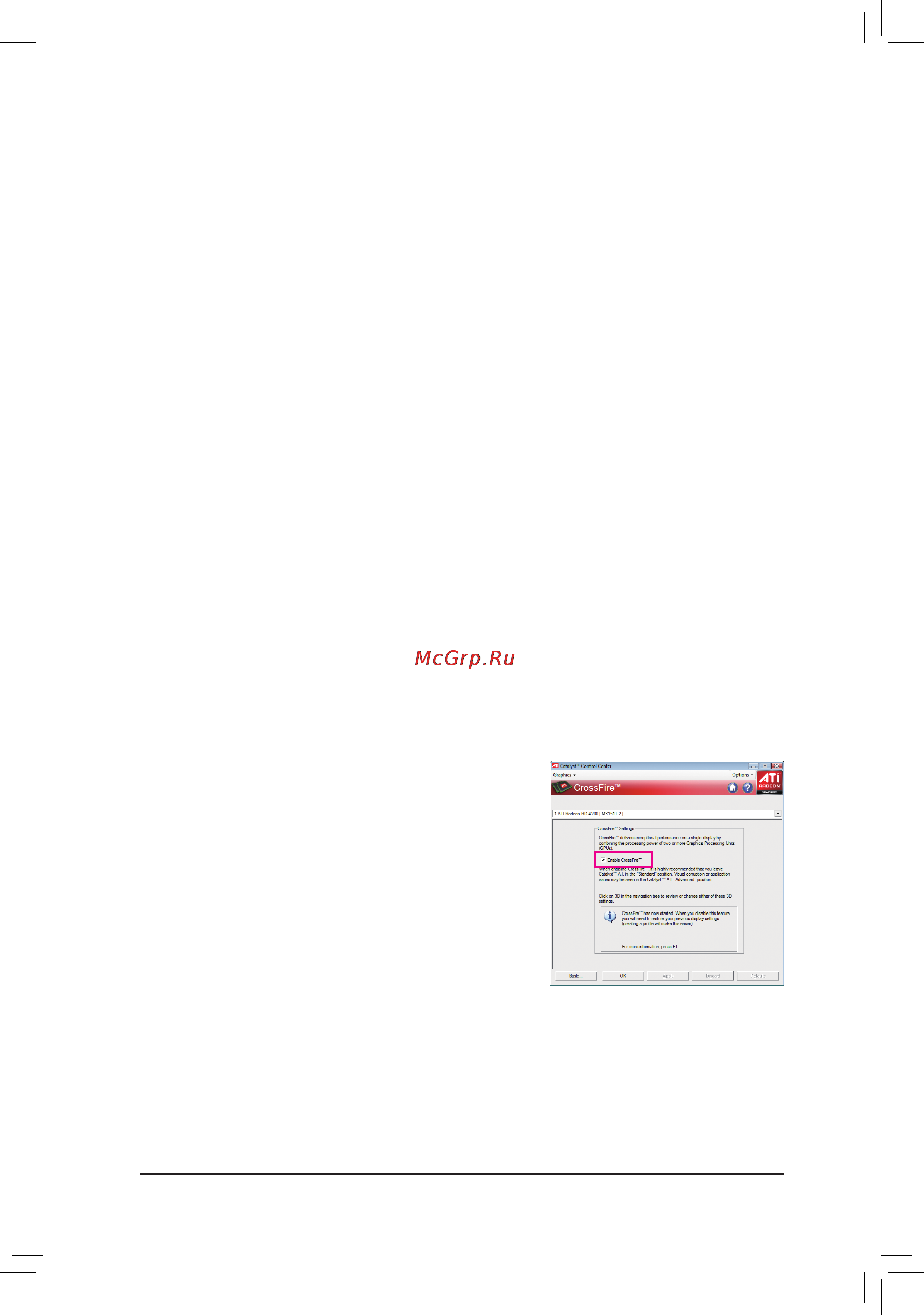

После установки драйверов материнской платы в
операционную систему, перейдите в ATICatalyst
™
ControlCenter. В меню выберите CrossFire
™
(левый
верхний угол) и установите флаг "EnableCrossFire
™
".
(Примечание 1) В случае использования ОС Windows XP, Необходимо установить драйвер чипсета
AMD версии 8.51 или старше.
(Примечание 2) Вам не нужно устанавливать драйвер графического адаптера, если уже установлен
драйвер чипсета материнской платы.
(Примечание 3) Чтобы изменить режим работы интегрированного графического процессора и UMA
FrameBufferSize в настройках BIOS Setup, не забудьте в первую очередь отключить
функцию CrossFire в операционной системе .
j
Только для GA-MA785GPMT-UD2H.
k
Только для GA-MA785GMT-UD2H.
l
Только для GA-MA785GMT-US2H.
