Gigabyte GA-MA785GMT-UD2H (rev.1.0) [14/29] 7 интерфейсные разъемы на задней панели

Инсталляция апаратного обеспечения - 14 -

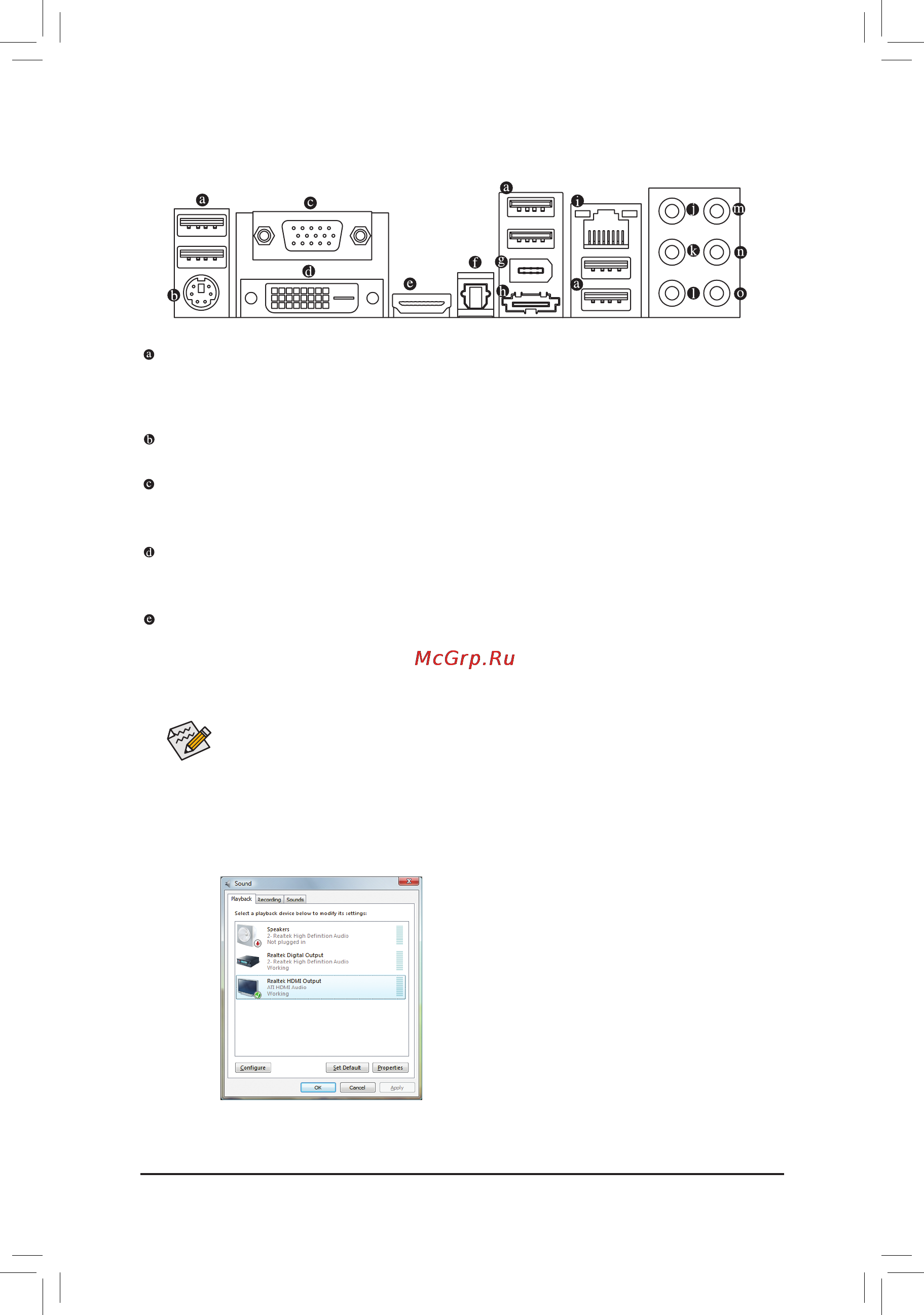

1-7 Интерфейсныеразъемыназаднейпанели

 USBпорт

USB порт поддерживает спецификацию USB 2.0/1.1 Используйте этот порт для подключения

клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-

интерфейсом.

 PS/2портклавиатурыилимыши

Используйте этот порт для подключения мыши или клавиатуры с интерфейсом PS/2.

 ПортD-Sub

Порт D-Sub совместим с 15-пиновыми кабелями D-Sub. Вы можете подключить к нему монитор с

интерфейсом D-Sub.

 ПортDVI-D

(Примечание1)(Примечание2)

Порт DVI-D соответствует спецификации DVI-D. Вы можете подключить к нему монитор с

интерфейсом DVI-D.

 ПортHDMI

(Примечание2)

TИнтерфейс HDMI (High-Denition Multimedia Interface) предназначен для передачи цифрового

аудио/видео без сжатия и поддерживает HDCP. Вы можете подключить к нему устройство с

интерфейсом HDMI. Порт HDMI поддерживает разрешение до 1920х1080p, но итоговая поддержка

максимального разрешения зависит от используемого монитора.

Для Windows Vista: откройте Пуск->Панель управления-

>Звук, для Realtek HDMI Output выберите "Использовать по

умолчанию".

(Примечание 1) Порт DVI-D не поддерживает интерфейс D-Sub путем использования адаптера.

(Примечание 2) Одновременное воспроизведение через DVI-D и HDMI не поддерживается.

(Примечание 1) (Примечание 2)

(Примечание 2)

• После установки устройства HDMI убедитесь, что текущее устройство звукового

воспроизведения по умолчанию является этим устройством. (Настройка устройства

звукового воспроизведения может быть разной в зависимости от используемой

операционной системы.) Для настройки вывода видеосигнала на устройство HDMI

зайдите в BIOS Setup - меню Advanced BIOS Features и в опции "Graphics Display Mode"

выберите "D-SUB/HDMI".

• Помните, что звуковое воспроизведение через HDMI поддерживает лишь форматы

AC3, DTS и 2-channel-LPCM. (AC3 и DTS требует настройки внешних декодеров.)
