Gigabyte GA-MA785GMT-UD2H (rev.1.0) [18/29] Инсталляция апаратного обеспечения 18

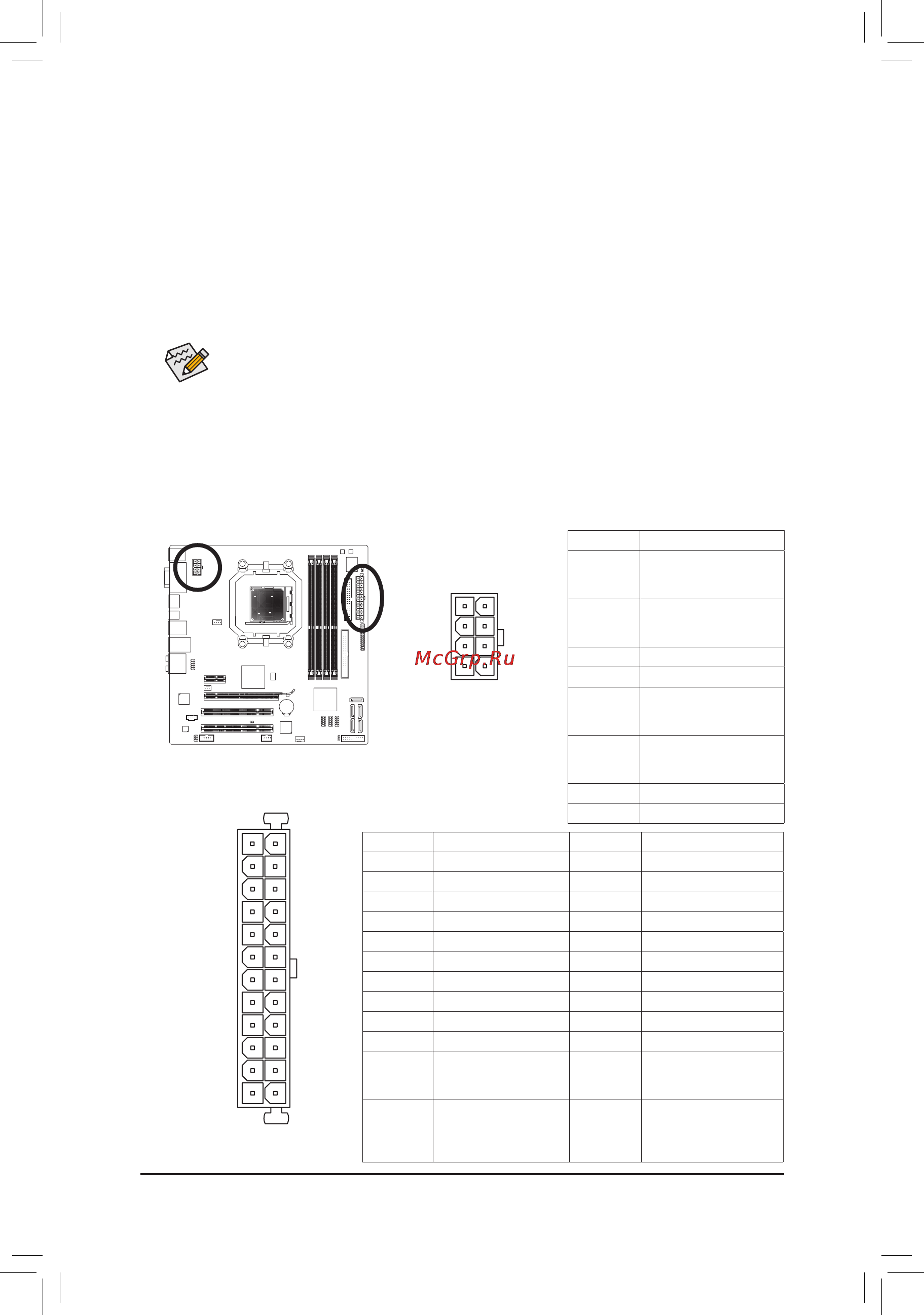

Потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае велика вероятность нестабильности или даже полной неработоспособности системы разъемы питания на плате совместимы с 4 контактным atx 12 в и 20 контактным atx 18

Разъемами блока питания в тех случаях когда предполагается использовать блок питания с 8 контактым atx 12 в и 24 контактным atx разъемами удалите заглушку на разъеме atx 12 в и основном atx разъеме системной платы не подключайте кабели блока питания с 4 контактным atx 12 в и 20 контактным atx разъемами в секции atx разъемов защищенные заглушками 18

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 18

19 инсталляция апаратного обеспечения 19

4 cpu_fan sys_fan разъемывентиляторов 19

Nb_fan разъёмвентиляторасеверногомоста 19

На системной плате установлен 4 контактный разъем cpu_fan для подключения вентилятора ситемы охлаждения цп и 3 контактный sys_fan для системного вентилятора подключая ветиляторы к этим разъемам соблюдайте правильную ориентацию черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные масы за пределы корпуса пк 19

Перемычки для замыкания контактных групп fan разъемов 19

Подключите кабель вентилятора северного моста к этому разъёму на разъёме есть ключ защищающий от неправильного подключения подключая кабель вентилятора к разъёму убедитечь что вы делаете то правильно сориентировав коннектор кабеля большинство вентиляторов разработаны с цветной кодировкой проводов питания красный провод разъема питания положительный контакт и требует 12 в напряжения черный провод контакт заземления 19

Теплоотвод от ключевых компонентов помните что перегрев процессора или системы в целом может вывести компоненты из строя или система будет работать не стабильно 19

Убедитесь в том что подключенные к системе вентиляторы обеспечивают надлежащий 19

Эти разъемы не требуют установки дополнительных перемычек не используйте 19

Fdd разъемфлоппи дисковода 20

Ide разъемide интерфейса 20

21 инсталляция апаратного обеспечения 21

Pwr_led разъёмдляиндикаторастатусапитаниясистемы 21

Sata2_0 1 2 3 4 разъемвинтерфейсаsata 21

В случае использования более 2 х накопителей их общее число должно быть чётным 21

Гбит 21

Конфигурация raid массива уровня 10 требует наличия минимум 4 х накопителей и 21

Конфигурация raid массивов уровня 0 и 1 требует наличия минимум 2 х накопителей 21

Общее число накопителей должно быть чётным 21

Подключите индикатор статуса питания системы к разъему фронтальной панели после включения системы светодиодный индикатор начнет светиться когда система находится в режиме s1 индикатор мигает светодиодный индикатор полностью отключается в те моменты когда система переходит в режимы s3 s4 или полностью выключена режим s5 21

Разъем sata соответствует спецификации sata ii пиковая пропускная способность 3 гбит с и совместим с базовым стандартом sata пиковая пропускная способность 1 5 гбит с каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер amd sb710 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 10 и jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 21

F_panel разъемфронтальнойпанели 22

23 инсталляция апаратного обеспечения 23

Cd_in разъемcdin 23

F_audio разъемфронтальнойаудиопанели 23

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd and ac 97 и предназначена для подключения аудиосистемы пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 23

Класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с ac 97 аудиоподсистемой обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы разъемы аудиоподсистемы представлены как на передней так и на задней панели 23

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 23

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой 23

Системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелю hd audio некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 23

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 23

F_usb1 f_usb2 f_usb3 разъемыusb интерфейса 24

Ieee 1394 на выносных планках чтобы исключить риск повреждения оборудования перед тем как инсталлировать 24

Spdif_io разъемs pdifin out 24

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 24

Группа контактов предназначена для подключения разъема вход выход цифрового аудиоинтерфейса s pdif и предполагает наличие специального кабеля для подключения к аудиоаппаратуре поддеживающей цифровые форматы звука по вопросам приобретения кабеля обратитесь s pdif к локальному дилеру 24

Инсталляция апаратного обеспечения 24 24

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов 24

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

25 инсталляция апаратного обеспечения 25

F_1394_1 ieee1394aразъем 25

Lpt параллельныйпорт 25

Выносную планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания для того чтобы выполнить соединение ieee 1394 устройства с пк сначала подключите 25

Интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 25

К этому разъёму с помощью дополнительной выносной планки можно подключить lpt порт по вопросам приобретения выносных планок обратитесь к локальному диллеру 25

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на 25

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 25

Системной плате чтобы исключить риск повреждения оборудования перед тем как инсталлировать 25

Ci разъёмдатчикавскрытиякорпуса 26

Com разъемпоследовательногопорта 26

Данная материнская плата поддерживает корпуса системных блоков с датчиком обнаружения их вскрытия эта функция требует корпуса системного блока соответствующего дизайна 26

Инсталляция апаратного обеспечения 26 26

Разъем com на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 26

Battery 27

Clr_cmos перемычкаclearingcmos 27
