Gigabyte GA-MA785GMT-UD2H (rev.1.0) [26/29] Инсталляция апаратного обеспечения 26
![Gigabyte GA-MA785GMT-UD2H (rev.1.0) [26/29] Инсталляция апаратного обеспечения 26](/views2/1045070/page26/bg1a.png)

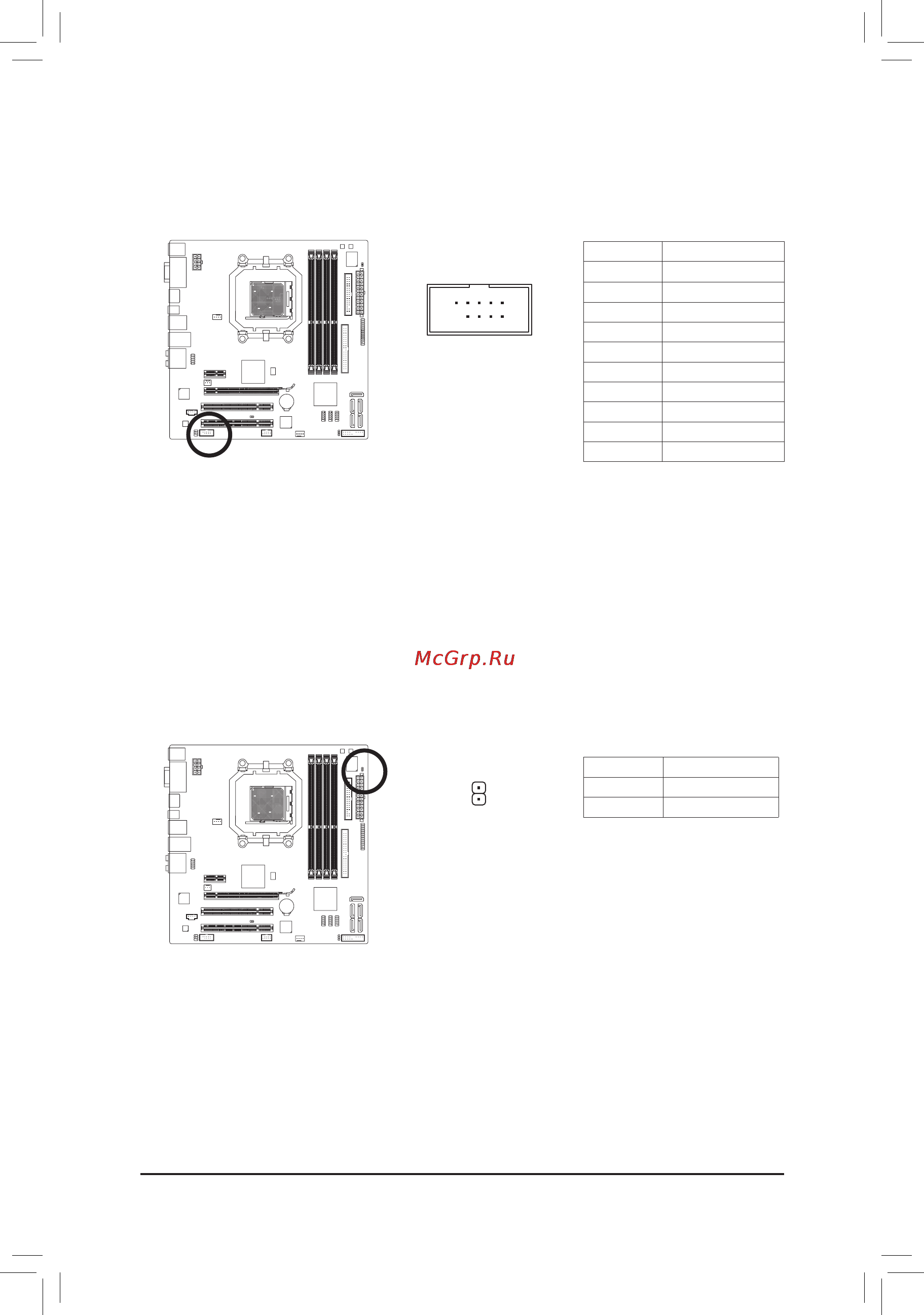

Инсталляция апаратного обеспечения - 26 -
18) CI(РазъёмДатчикаВскрытияКорпуса)
Данная материнская плата поддерживает корпуса системных блоков с датчиком обнаружения их
вскрытия. Эта функция требует корпуса системного блока соответствующего дизайна.
17) COM(Разъемпоследовательногопорта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
10
9
2
1
1
№ контакта Пояснения
1 NDCD-
2 NSIN
3 NSOUT
4 NDTR-
5 GND (заземление)
6 NDSR-
7 NRTS-
8 NCTS-
9 NRI-
10 No Pin
№ контакта Пояснения
1 Signal
2 GND (заземление)
