- 9 - Инсталляция апаратного обеспечения

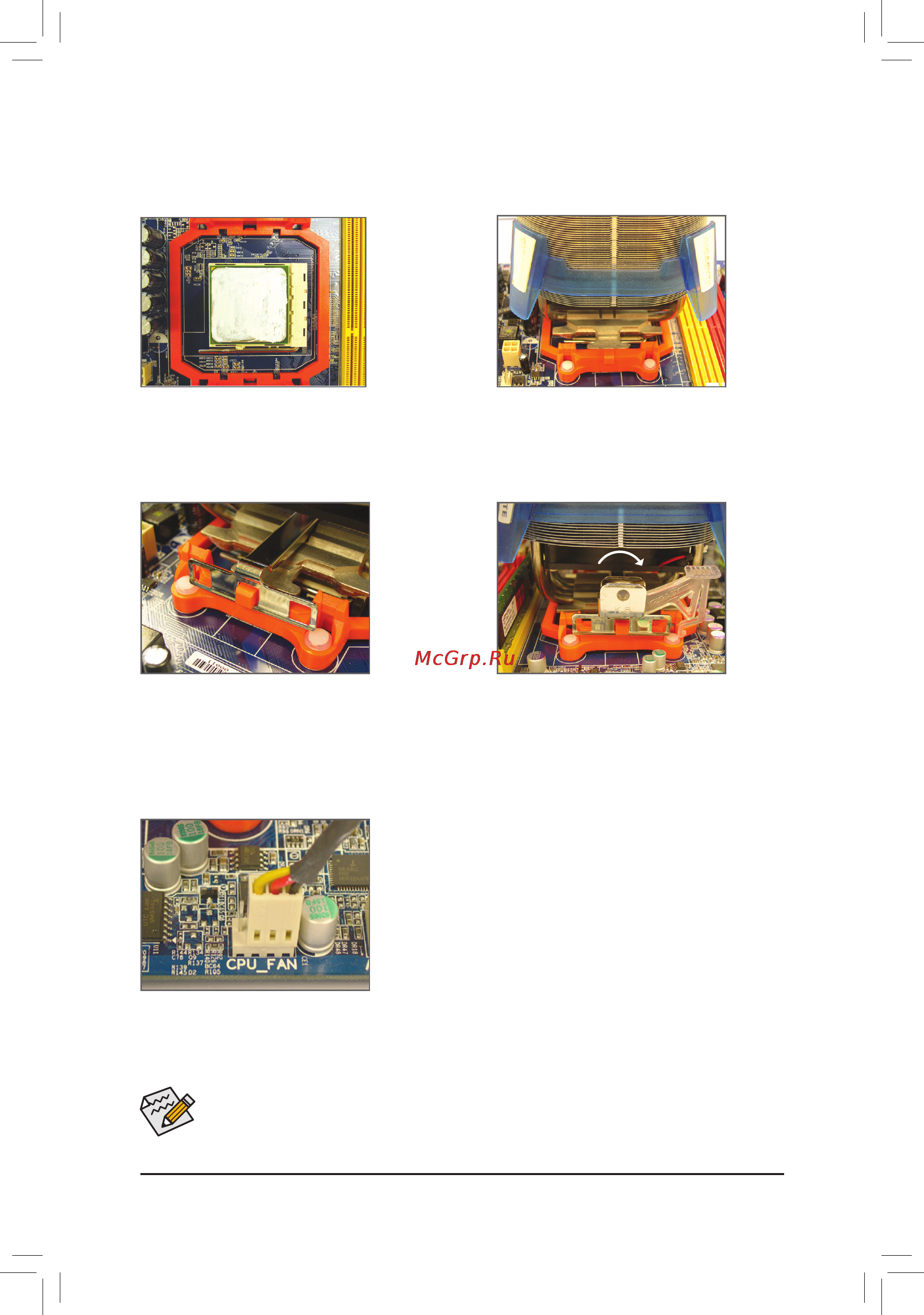

1-3-2 Установкасистемыохлаждения

Пошаговая инструкция для корректной установки системы охлаждения ЦП (используется кулер GIGA-

BYTE в качестве примера).

Шаг 1:

Нанесите тонкий слой термопасты на

металлическую поверхность корпуса ЦП,

установленного в процессорное гнездо

системной платы.

Шаг 2:

Установите кулер на процессоре.

Шаг 3:

Зафиксируйте скобу удерживающую кулер

на одной из сторон рамки крепления

кулера ЦП. С другой сторны, нажмите вниз

на удерживающую скобу, что бы жестко

зафиксировать кулер в рамке.

Шаг 4:

Поверните кулачковый зажим, так как это

показано на рисунке (слева направо), что

бы заблокировать скобу крепления кулера.

(Обратитесь к руководству по установке

системы охлаждения, прилагаемому к ней)

Шаг 5:

Подключите кабель питания вентилятора системы охлаждения

к соответствующему разъему (CPU_FAN) на системной плате.

Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения

от ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне

контакта обеспечивает плотное прилегание рабочих площадок процессора и радиатора.

Имейте в виду, что неосторожные действия и неадекватное усилие могут повредить ЦП.
