Инсталляция апаратного обеспечения - 8 -

B. Пошаговая инструкция для корректной установки ЦП на системную плату.

• Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК и

отсоедините силовой кабель от блока питания.

• Не применяйте усилий при установке ЦП. Процессор не может быть установлен в гнездо,

если он сориентирован некорректно. Прежде чем установаливать процессор в гнездо,

сориентируйте его должным образом.

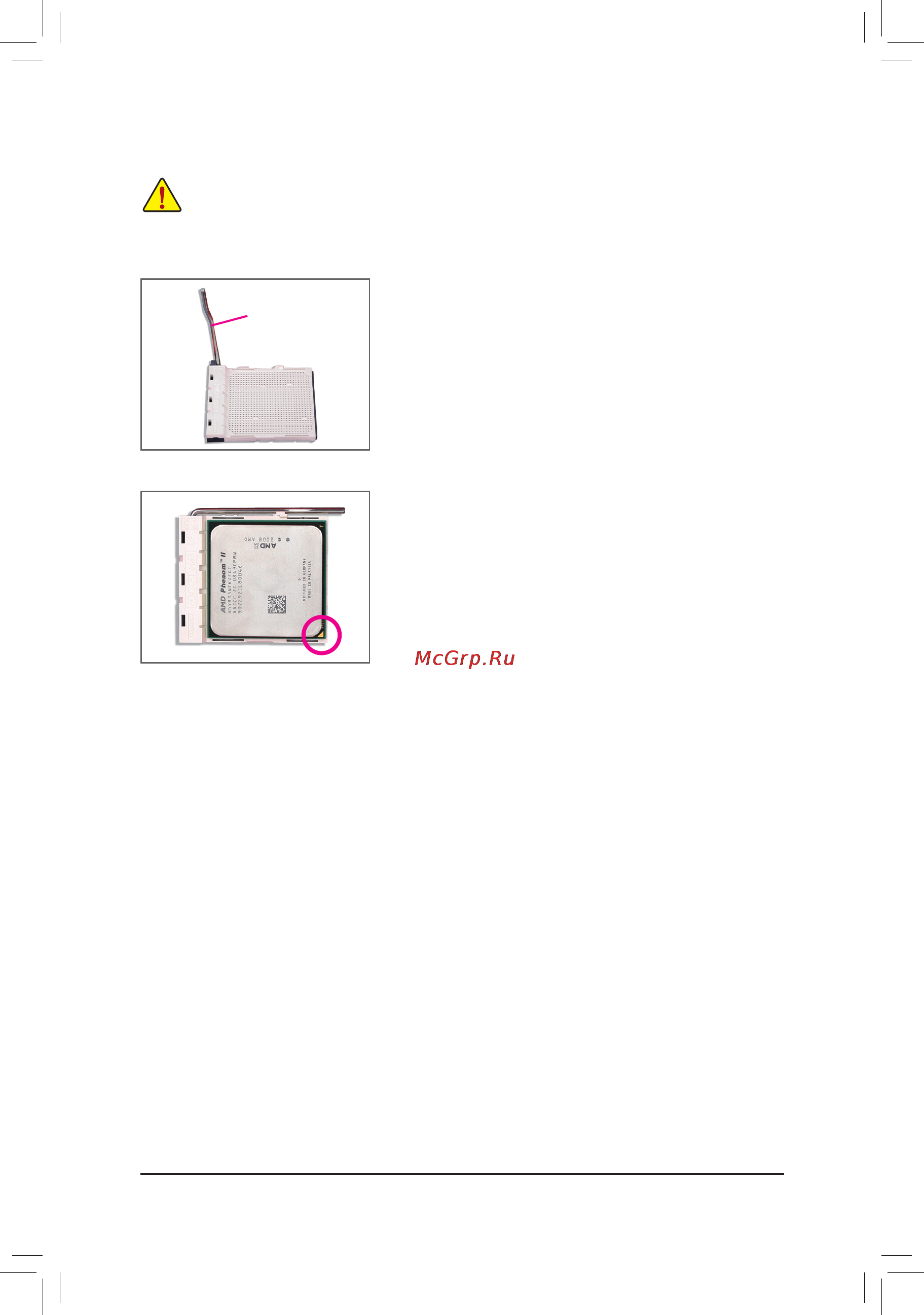

Шаг 1:

Полностью поднимите рычаг зажима процессорного разъёма,

преварительно освободив его от фиксатора.

Шаг 2:

Совместите треугольную метку, обозначающую контакт №1 на

ЦП, с треугольной меткой на сокете и аккуратно установите

ЦП в разъем. Убедитесь, что ЦП полностью соприкасается с

контактной площадкой гнезда. После того как ЦП установлен

в разъём, аккуратно прижмите его одним пальцем по центру,

опустите рычаг зажима и зафиксируйте его в закрытом

положении.

Рычаг Процессорного

Разъёма
