20
Перед установкой устройства
(Руководство по установке)
A
B

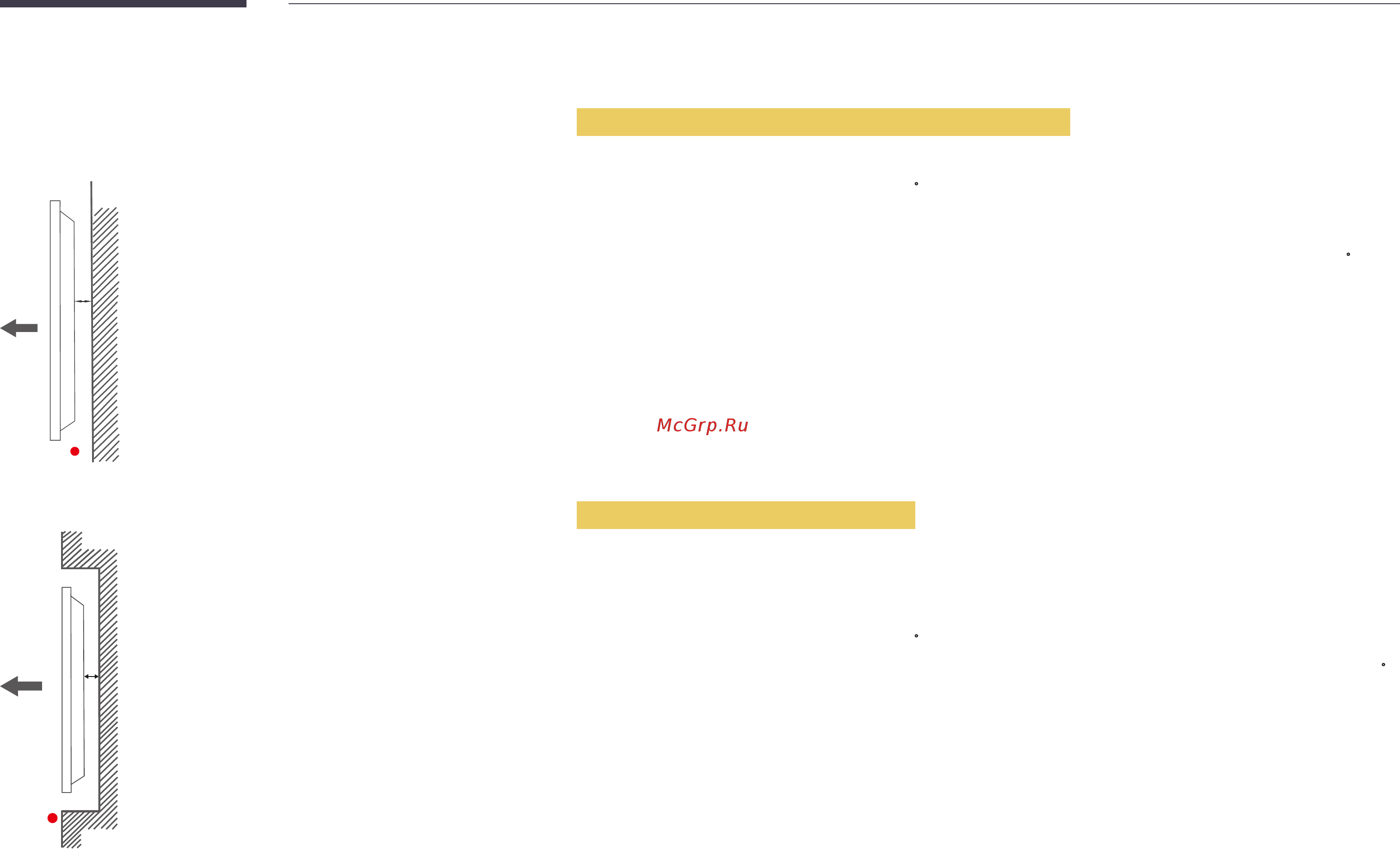

Рисунок 1.1 Вид сбоку
Вентиляция
Установка на стене, перпендикулярной полу
A Минимальное расстояние — 40 мм
B Температура окружающей среды: ниже 35
C
•
При установке устройства на вертикальной стене расстояние между дисплеем и ее поверхностью, в
целях обеспечения необходимой вентиляции, должно составлять не менее 40 мм. Также убедитесь,
что температура окружающей среды поддерживается на постоянном уровне и не превышает 35
С.
A
B
Рисунок 1.2 Вид сбоку
Установка в углублении стены
―
Для получения дополнительных сведений обратитесь в центр по обслуживанию клиентов Samsung.
Вид сверху
A Минимальное расстояние — 40 мм
B Температура окружающей среды: ниже 35
C
―
Чтобы обеспечить должную вентиляцию и сохранить температуру окружающего пространства ниже 35
C, при установке устройства в углублении стены оставьте между устройством и поверхностью стены
пространство не менее указанного выше.
