51
Подключение к MDC
Использование приложения MDC по сети Ethernet
Введите IP-адрес главного устройства отображения и подключите устройство к компьютеру. Устройства отображения можно подключить друг к
другу с помощью кабеля LAN.

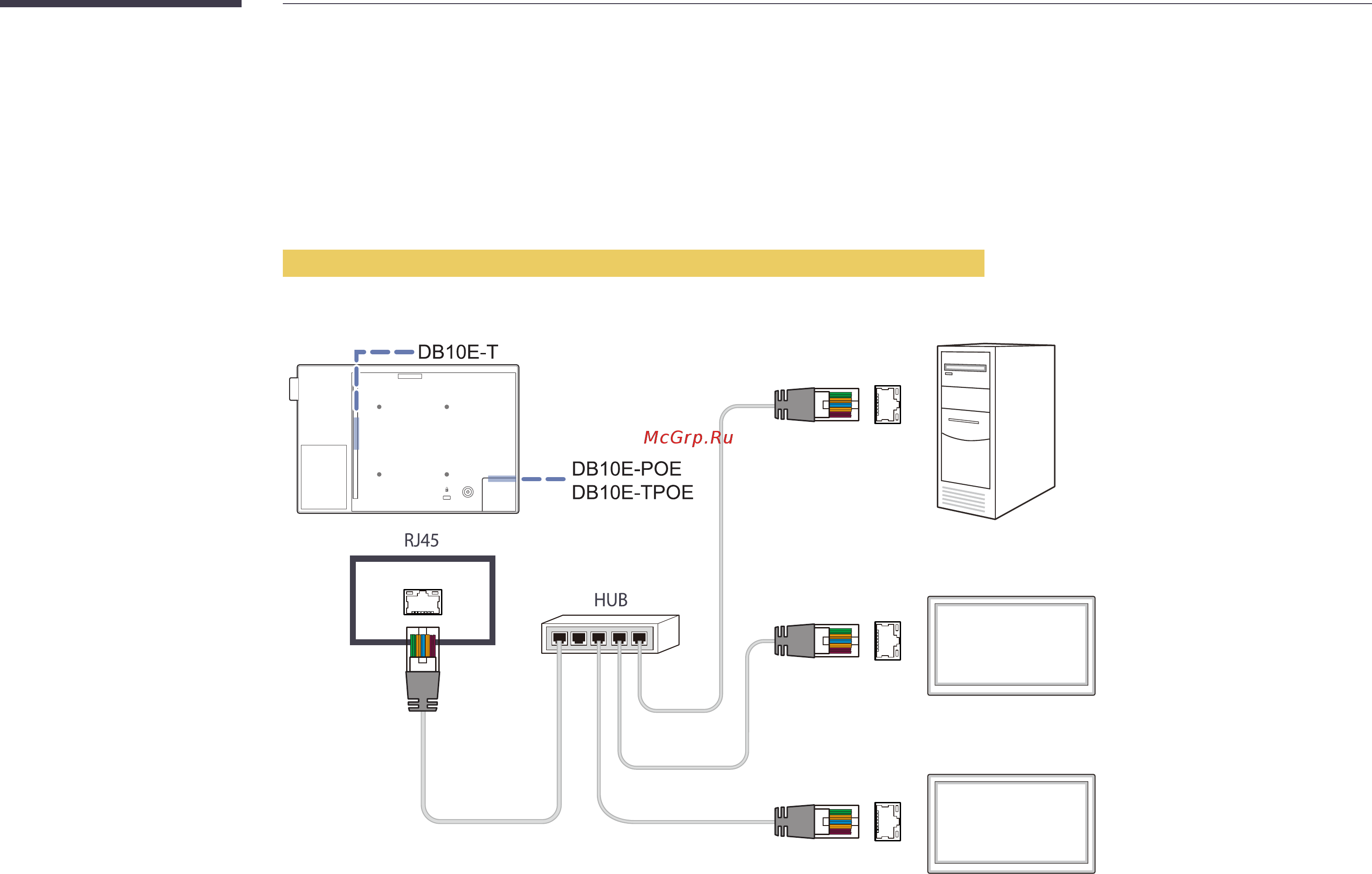

Подключение с использованием прямого кабеля локальной сети
―
С помощью порта RJ45 на изделии и портах локальной сети на коммутаторе можно подключить несколько изделий.
Монитор 1
Монитор 2
Компьютер
