21
Использование СТОЙКИ
―
Цвет и форма деталей могут отличаться от цвета и формы деталей, представленных на рисунке. В целях повышения качества технические
характеристики могут изменяться без уведомления.
―
Устройство должно находиться в вертикальном положении. Не кладите его на поверхность.

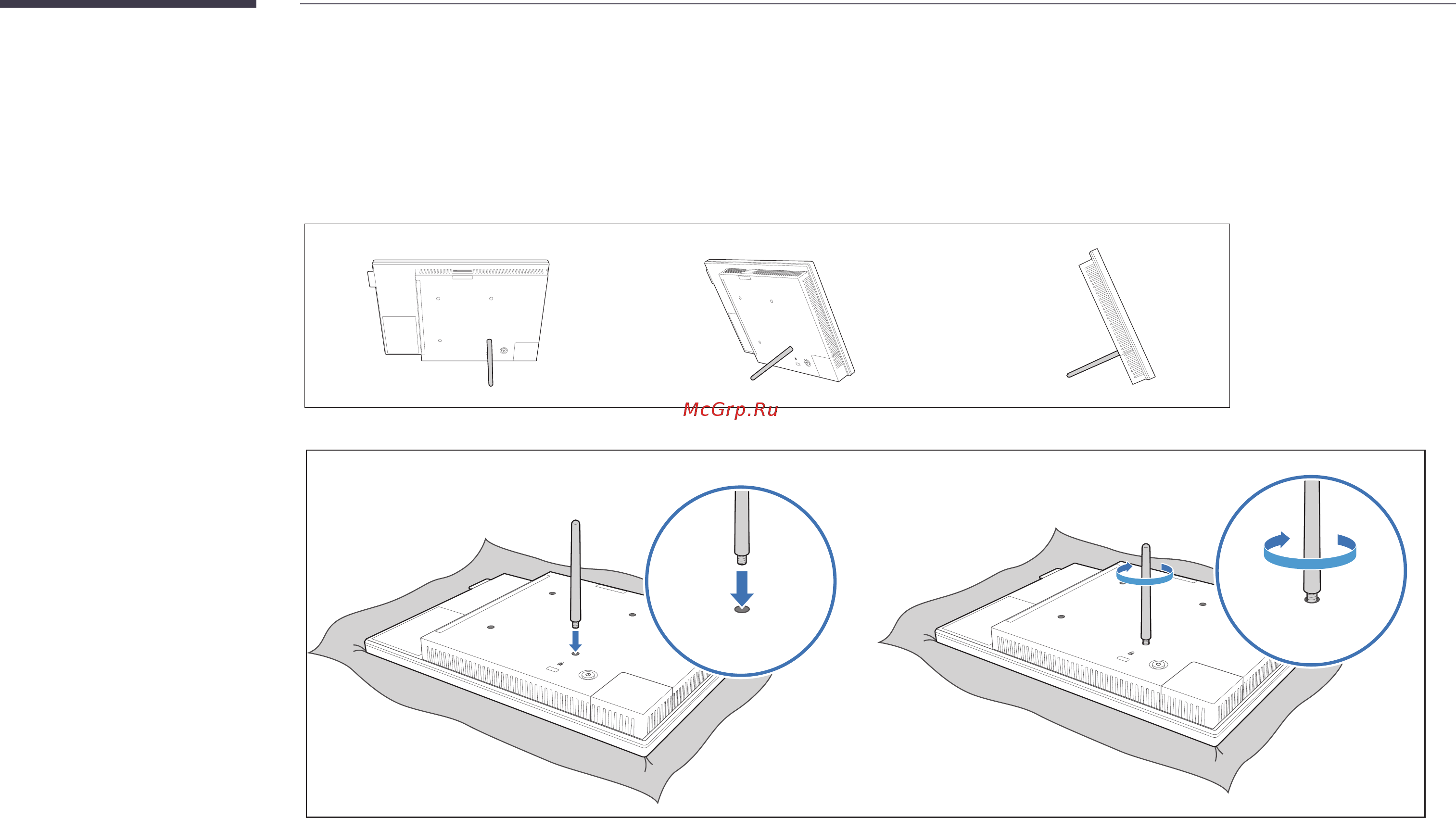

Положите защитную ткань или подушку на плоскую поверхность.
Затем на ткань или подушку положите устройство экраном вниз.
Вставьте стойку в отверстие устройства и поверните для фиксации.
