23
Дистанционное управление (RS232C)
Подключение кабелей
Кабель RS232C
Интерфейс
RS232C (9 контактов)
Контакт
TxD (No.2), RxD (No.3), GND (No.5)
Скорость передачи в
битах
9600 бит/с
Биты данных
8 бит
Четность
Нет
Стоповый бит
1 бит
Управление потоком
Нет
Максимальная длина
15 м (только экранированный тип)
•

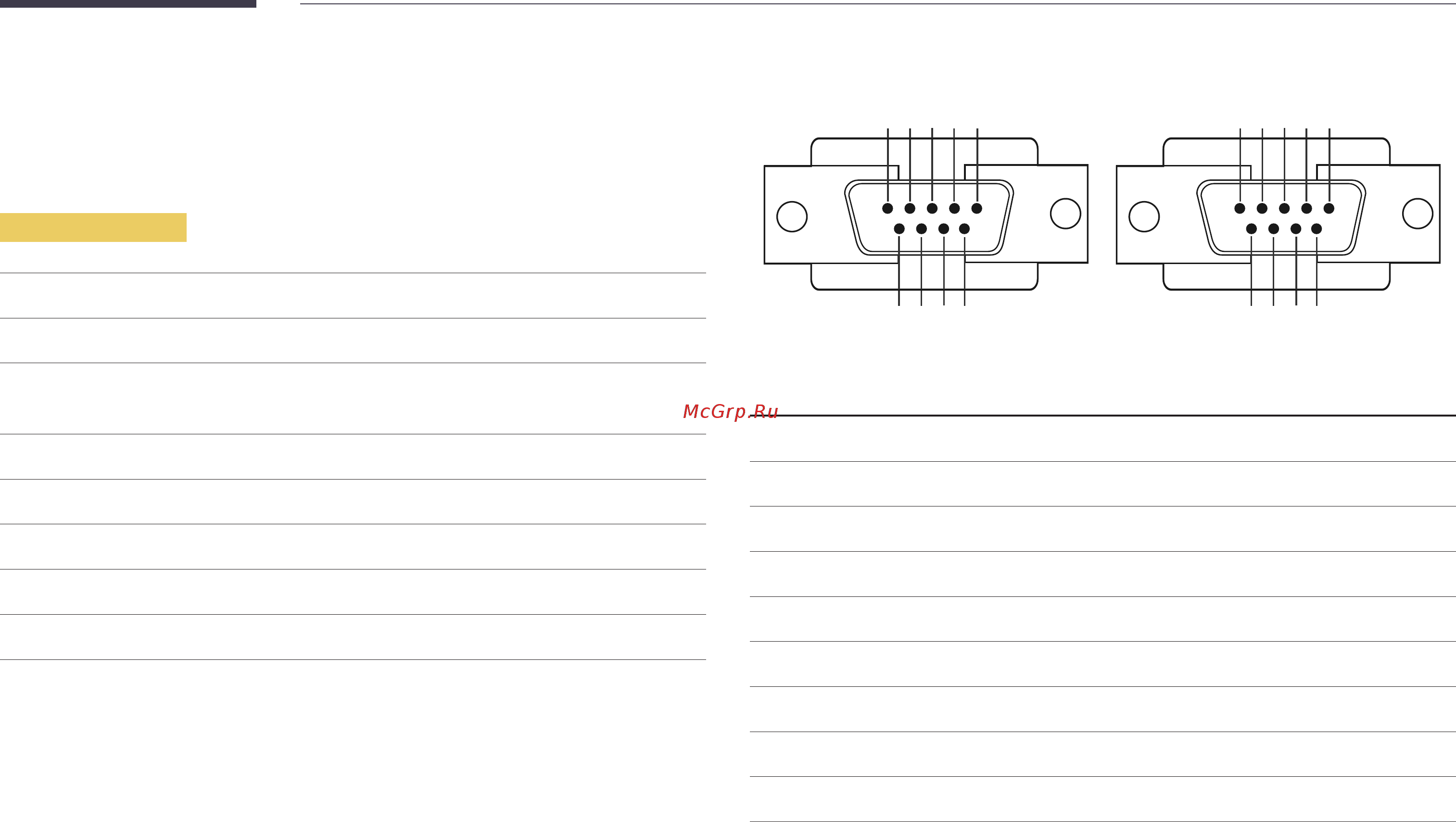

Назначение контактов
1 2 3 4 5
6 7 8 9
5 4 3 2 1
9 8 7 6
<Штекерный тип> <Гнездовой тип>
Контакт Сигнал
1
Обнаружение носителя данных
2
Полученные данные
3
Переданные данные
4
Подготовка терминала ввода данных
5
Земля сигнала
6
Подготовка набора данных
7
Отправка запроса
8
Свободно для отправки
9
Кольцевой индикатор
