Gigabyte GA-790FXTA-UD5 (rev.1) [11/29] 4 2 установкамодулейозу

- 11 - Инсталляция аппаратного обеспечения

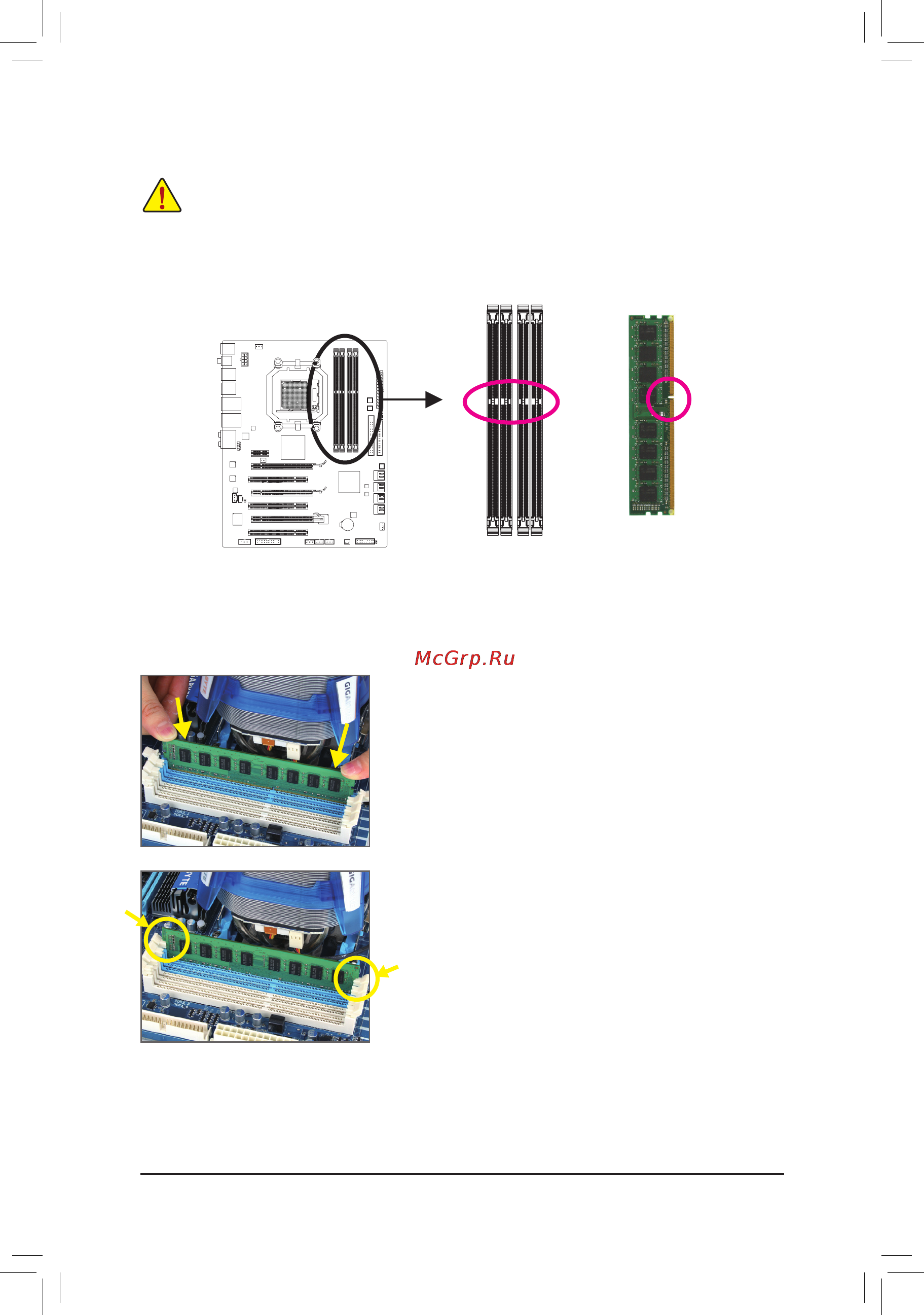

1-4-2 УстановкамодулейОЗУ

Выемка

Чтобыисключитьрискповрежденияоборудования,доначалаустановкимодулейОЗУ

выключитеПКиотсоединитесиловойкабельотблокапитания.

МодулиОЗУDDR3конструктивнонесовместимысмодулямиDDR2иDDRSDRAM.

Передтемкакприступитькинсталляциимодулей,убедитесьвтом,чтоподготовленная

дляэтихцелейпамятьсоответствуетспецификациинамодулиDDR3SDRAM.

DDR3 DIMM

На печатной плате любого модуля ОЗУ DDR3 присутствует специальная выемка, которая облегчает

процедуру инсталляции. Приведенное далее пошаговое руководство поможет корректно установить

модули в соответствующие DIMM-разъемы на системной плате.

Шаг 1:

Приведите защелки-фиксаторы расположенные по обе

стороны разъема в открытое состояние. Сориентируйте модуль

памяти по отношению к DIMM-разъему должным образом.

Установите модуль в разъем. Слегка нажимая пальцами рук,

как это показано на иллюстрации, на верхний край модуля

приложите равномерное вертикальное усилие в направлении

разъема до характерного щелчка.

Шаг 2:

Характерный звук и фиксация и фиксация защелок в пазах

по краям печатной платы DDR3-модуля свидетельствуют о

корректном выполнении процедуры установки модуля ОЗУ.
