Инсталляция аппаратного обеспечения - 14 -

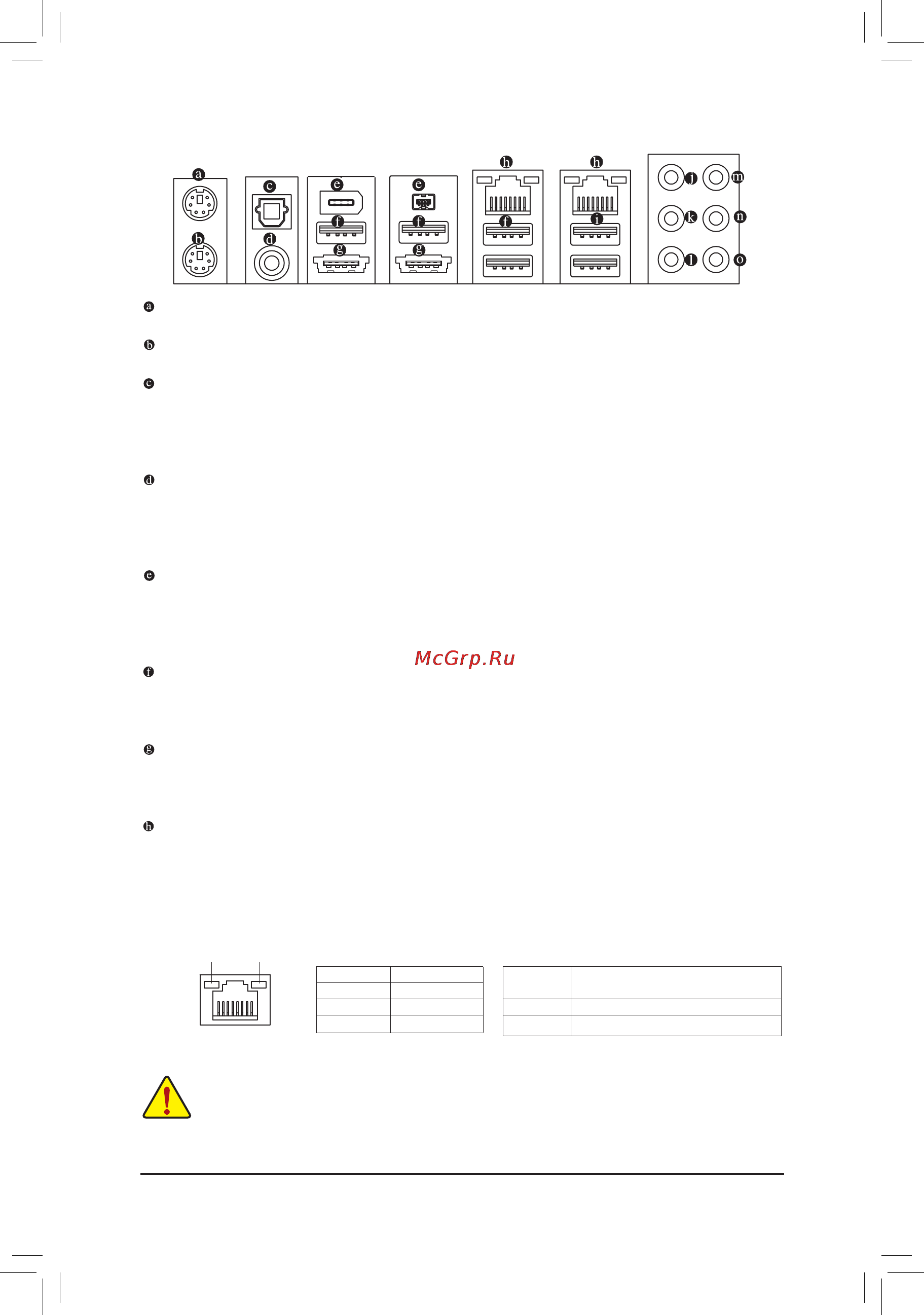

1-7 Интерфейсныеразъемыназаднейпанели
PS/2портмыши
Этот порт предназначен для подключения мыши с интерфейсом PS/2.
PS/2портклавиатуры
Этот порт предназначен для подключения клавиатуры с интерфейсом PS/2.
Оптический"Выход"цифровогоS/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или внешние
устройства обработки аудиоконтента (требуется специальный оптический кабель). Прежде
чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы способны
взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный"Выход"цифровогоS/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или внешние
устройства обработки аудиоконтента (требуется соответствующий кабель). Прежде чем использовать
этот разъем, убедитесь в том, что все звенья аудиоподсистемы способны взаимодействовать между
собой средствами S/PDIF-интерфейса.
PuertoIEEE1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a и предоставляет возможность подключать к
ПУ высокоскоростные устройства в режиме hot plug (т.н. "горячая замена" - подключение/отключение
устройства к системе без необходимости отключения ПК). Используйте этот порт для подключения
периферийных устройств с интерфейсом IEEE 1394.
USB2.0/1.1порт
Порты USB удовлетворяют требованиям спецификации USB 2.0/1.1 и предназначены для
подключения клавиатуры, мыши, принтера, флэш-накопителей, а также других периферийных
устройств с USB-интерфейсом.
КомбинированныйпортeSATA/USB
Этот порт удовлетворяет требованиям спецификации SATA 3 Гбит/с и USB 2.0/1.1 и предназначен для
подключения внешних SATA-накопителей, а также клавиатуры, мыши, принтера, флэш-накопителей, а
также других периферийных устройств с USB-интерфейсом.
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до 1 Гбит/с).
В таблице приведены возможные состояния LAN-порта, о которых информируют два светодиодных
индикатора на розетке.
Индикатор активности LAN-порта:Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Прежде чем удалять кабель из сетевой розетки RJ-45, размещенной на задней панели •
системной платы, разорвите соединение с активным сетевым устройством, отключив от него
LAN-кабель, а уже затем отключите кабель от разъема на системной плате.
Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно в направлении •
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Активность
индикатора
Пояснения
Мигает Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
