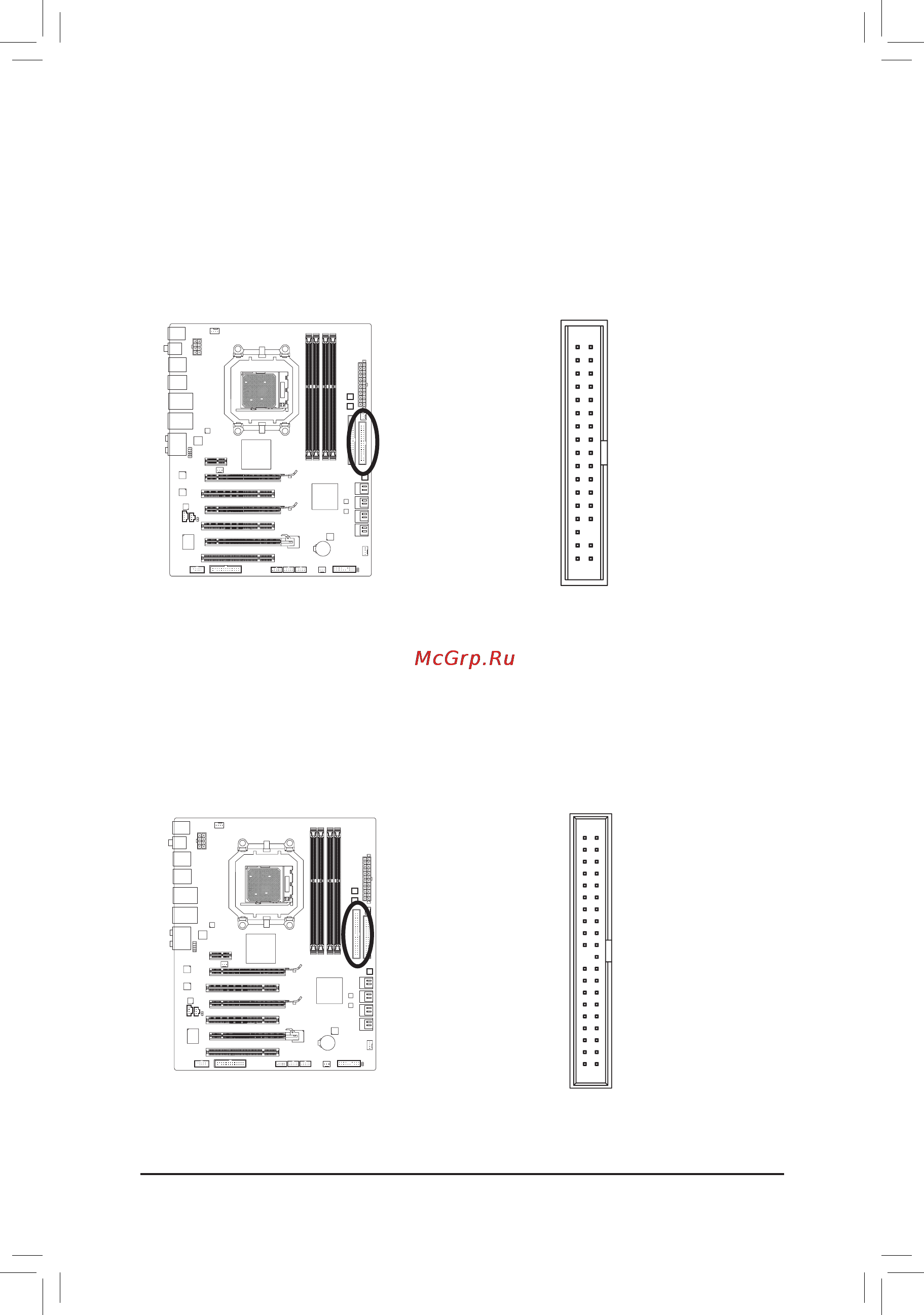

- 19 - Инсталляция аппаратного обеспечения
7) FDD(разъемфлоппи-дисковода)
Разъем FDD используется для подключения флоппи-дисковода. Поддерживаются следующие
типы флоппи-дисководов: 360 Kбайт, 720 Kбайт, 1.2 Mбайт, 1.44 Mбайт, and 2.88 Mбайт. Перед
тем как подключать устройство, найдите Контакт 1 на флоппи-дисководе и интерфейсном кабеле.
Контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета
шлейфа. По вопросам приобретения кабеля для флоппи-дисковода обращайтесь к локальному
дилеру.
1
2
33
34
8) IDE(РазъемIDE)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.
2
40
1
39
