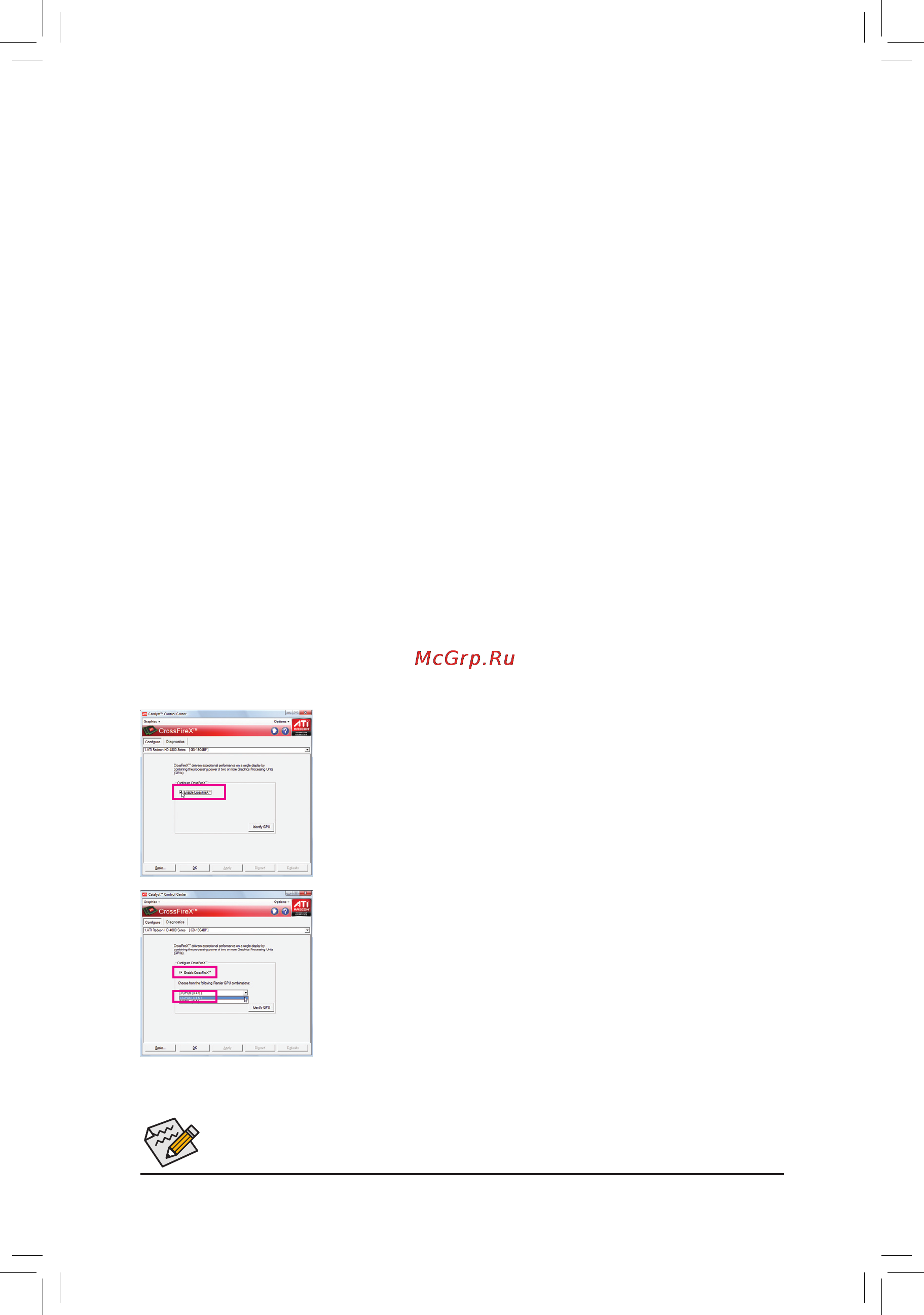

- 13 - Инсталляция аппаратного обеспечения
1-6 Конфигурированиевидеоподсистемы
врежимеATICrossFireX
™
A.Системныетребования
- Режим 2-Way CrossFireX совместим с операционной системой Windows7, Windows Vista или Windows XP
- Режим 3-Way CrossFireX совместим с операционной системой Windows7 или Windows Vista
- системная плата оснащенная двумя/тремя PCI Express x16 разъемами и совместимая с режимом ATI
CrossFireX, сертифицированный драйвер
- две или три идентичные графических платы одного изготовителя, совместимые с режимом ATI CrossFireX и
сертифицированный драйвер (в настоящее время режим 3-Way CrossFireX доступен платам на базе ГП ATI
Radeon HD 3800, 4800 и 5800-серии)
- одна/две CrossFire-перемычки
(Примечание)
- Блок питания, мощность которого соответствует рекомендациям изготовителя графических плат (как правило,
указана в Руководстве пользователя из комплекта поставки платы)
B.Процедурасоединенияграфическихплат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширений в разделе 1-5 Руководства пользователя и
выполните процедуру инсталляции двух графических плат, подготовленных для организации режима ATI CrossFireX.
Чтобы обеспечить оптимальную производительность видеоподсистемы ПК в режиме 2-Way CrossFireX, графические
платы следует установить в разъемы PCIEX16_1 и PCIEX16_2.
Шаг 2:
Соедините между собой платы с помощью CrossFire-перемычек, установив их поверх позолоченных контактов на
верхнем крае графических плат.
Шаг 3:
Подключите интерфейсный кабель монитора к графической плате установленной в разъем PCIEX16_1.
C.Конфигурированиедрайвераграфическойплаты
АктивациярежимаATICrossFireX
Режим 2-Way CrossFireX:
После инсталляции драйвера графической платы для соответствующей ОС,
вызовите оболочку драйвераCatalystControlCenter. Вызовите пункт меню
CrossFireX и отметьте опцию EnableCrossFireX™ (режим CrossFireX™ активен).
Подтвердите выбор, нажав OK.
Режим 3-Way CrossFireX:
После инсталляции драйвера графической платы для соответствующей ОС,
вызовите оболочку драйвера CatalystControlCenter. Вызовите пункт меню
CrossFireX и отметьте опцию EnableCrossFireX™ (режим CrossFireX™ активен),
указав комбинацию для 3 графических плат. Подтвердите выбор, нажав OK.
В зависимости от типа графических плат процедура активации режима ATI CrossFireX и интерфейс
оболочки драйвера могут отличаться. Для получения достоверной информации обратитесь к Руководству
пользователя из комплекта поставки графической платы.
(Примечание) Для организации режима ATI CrossFireX на базе некоторых типов графических плат перемычки не
требуются.
