Gigabyte GA-790FXTA-UD5 (rev.1) [22/29] F_audio разъемфронтальнойаудиопанели

Atx разъемами блока питания в тех случаях когда предполагается использовать блок питания с 8 контактым atx 12 в и 24 контактным atx разъемами удалите заглушку на разъеме atx 12 в и основном atx разъеме системной платы не подключайте кабели блока питания с 4 контактным atx 12 в и 20 контактным atx разъемами в секции atx разъемов защищенные заглушками 17

Atx разъемпитания 17

Мощность блока питания должна быть достаточной для того чтобы обеспечить 17

Потребности всех установленных в системе компонентов желательно с запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен разъемы питания на плате совместимы с 4 контактным atx 12 в и 20 контактным 17

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 17

4 5 разъемыcpu_fan sys_fan1 sys_fan2 pwr_fanдляподключениявентиляторов 18

Инсталляция аппаратного обеспечения 18 18

К этому разъему следует подключать вентилятор установленный на чипсете конструктив разъема питания исключает возможность некорректного подключения к нему соответствующего кабеля сориентируйте кабель должным образом и подключите его к разъему большинство вентиляторов поставляются с кабелем провода которого отличаются по цвету красный провод соответствует сигналу 12 в а черный контакту земля 18

На системной плате установлены 4 контактные разъемы cpu_fan и sys_fan1 для подключения вентилятора системы охлаждения цп и системного вентилятора а также 3 контактные sys_fan2 и pwr_fan для второго системного вентилятора и вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте правильную ориентацию черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системные вентиляторы которые выводят нагретый воздух за пределы корпуса пк 18

Надлежащий теплоотвод помните что перегрев процессора или чипсета может вывести эти компоненты из строя или система будет работать нестабильно эти разъемы не требуют установки дополнительных перемычек не используйте 18

Перемычки для замыкания контактных групп fan разъемов 18

Разъемnb_fanдлявентиляторачипсета 18

Убедитесь в том что подключенные к системе вентиляторы цп и чипсета обеспечивают 18

Fdd разъемфлоппи дисковода 19

Ide разъемide 19

Marvell9128 20

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в системе 20

Инсталляция аппаратного обеспечения 20 20

Количество жестких дисков установленных в системе должно быть четным 20

Разъем sata соответствует спецификации sata 3 пиковая пропускная способность 6 гбит с и обеспечивает совместимость со стандартами предыдущих поколений каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер marvell 9128 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 и 1 дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 20

Разъем sata соответствует спецификации sata ii и совместим с базовым стандартом sata пиковая пропускная способность 3 гбит с и 1 5 гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер amd sb750 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 5 и 10 дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 20

Разъемыgsata3_6 7 пропускнаяспособностьsata интерфейса6гбит с контроллер 20

Разъемыsata2_0 1 2 3 4 5 пропускнаяспособностьsata интерфейса3гбит с 20

Установлены более двух дисков общее их количество должно быть четным для организации raid массива уровня 5 потребуется три накопителя если в системе 20

Установлены более трех дисков общее их количество может быть как четным так и нечетным для организации raid массива уровня 10 потребуется четыре накопителя при этом общее 20

F_panel разъемфронтальнойпанели 21

Audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с аудиоподсистемой ac 97 обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы разъемы аудиоподсистемы представлены как на передней так и на задней панели 22

Cd_in разъемcdin 22

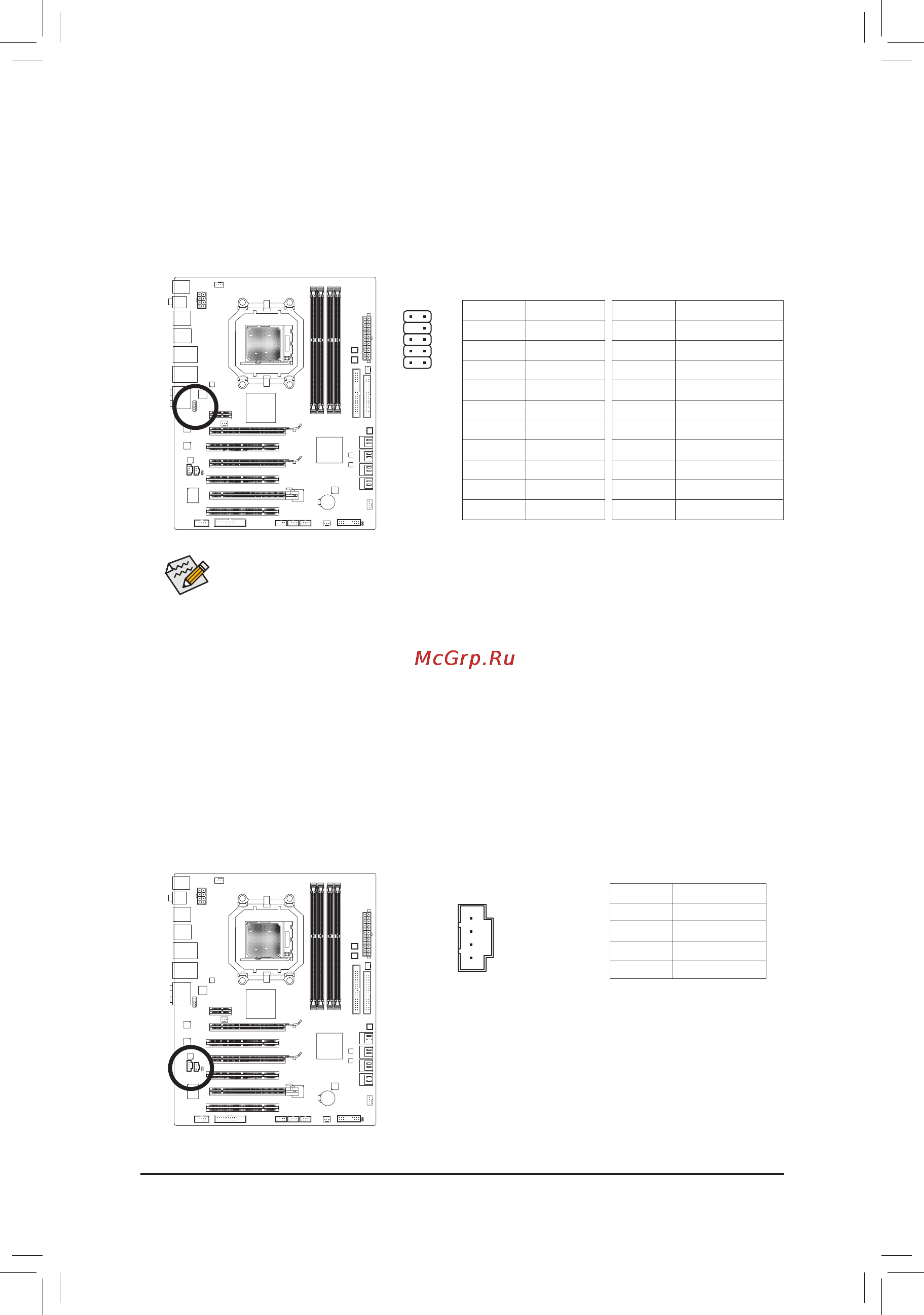

F_audio разъемфронтальнойаудиопанели 22

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиомодуля пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов может повлечь за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 22

Инсталляция аппаратного обеспечения 22 22

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса hd 22

Системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio некоторые шасси оснащены фронтальной панелью конфигурация которой отличается от 22

Стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 22

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 22

23 инсталляция аппаратного обеспечения 23

Spdif_i разъемвход выходs pdif интерфейса 23

Spdif_o разъемs pdifout 23

Группа контактов предназначена для подключения разъема вход выход цифрового аудиоинтерфейса s pdif и предполагает наличие специального оптического кабеля по вопросам приобретения оптического кабеля обратитесь к локальному дилеру 23

Группа контактов предназначена для подключения разъема выход цифрового аудиоинтерфейса s pdif к внешним устройствам и платам расширений например современные графические и аудиоплаты разъем s pdif out востребован в тех случаях когда необходимо вывести аудиосигнал на внешние устройства обработки звука после его преобразования средствами иных интерфейсов например hdmi за дополнительной информацией о подключении к системе устройств через s pdif интерфейс обратитесь к руководству пользователя соответствующей платы расширения 23

F_1394 разъеминтерфейсаieee1394a 24

F_usb1 f_usb2 разъемыusb 24

Ieee 1394 на выносных планках чтобы исключить риск повреждения оборудования перед тем как инсталлировать 24

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 24

Выносную планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания для того чтобы выполнить соединение ieee 1394 устройства с пк сначала подключите 24

Инсталляция аппаратного обеспечения 24 24

Интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 24

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов 24

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на 24

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате позволяет подключить один ieee 1394a порт на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Системной плате чтобы исключить риск повреждения оборудования перед тем как инсталлировать 24

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате позволяет подключить два usb порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

25 инсталляция аппаратного обеспечения 25

Clr_cmos перемычкаclearingcmos 25

Lpt разъемпараллельногопорта 25

Заводские установки по умолчанию выбрав меню load optimized defaults или вручную сконфигурируйте параметры bios вопросы конфигурировании bios рассмотрены в главе 2 bios setup 25

Перемычка удалена невыполнение этого требования может вывести системную плату из строя после повторного старта системы встроенными средствами bios setup загрузите 25

Разъем lpt на системной плате предназначен для подключения параллельного порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 25

С помощью перемычки clearing cmos можно очистить содержимое параметров cmos в частности вернуть параметры bios к заводским установкам по умолчанию для очистки содержимого cmos замкните накоротко два контакта в течение нескольких секунд с помощью перемычки или металлического предмета например отвертки 25

Содержимого cmos выключите пк и отсоедините силовой кабель от блока питания по завершении процедуры очистки cmos перед включением пк убедитесь в том что 25

Чтобы исключить риск повреждения оборудования до начала процедуры очистки 25

Bat батарея 26

Com разъемпоследовательногопорта 26

23 24 pw_sw rst_sw cmos_sw кнопкибыстрого 27
