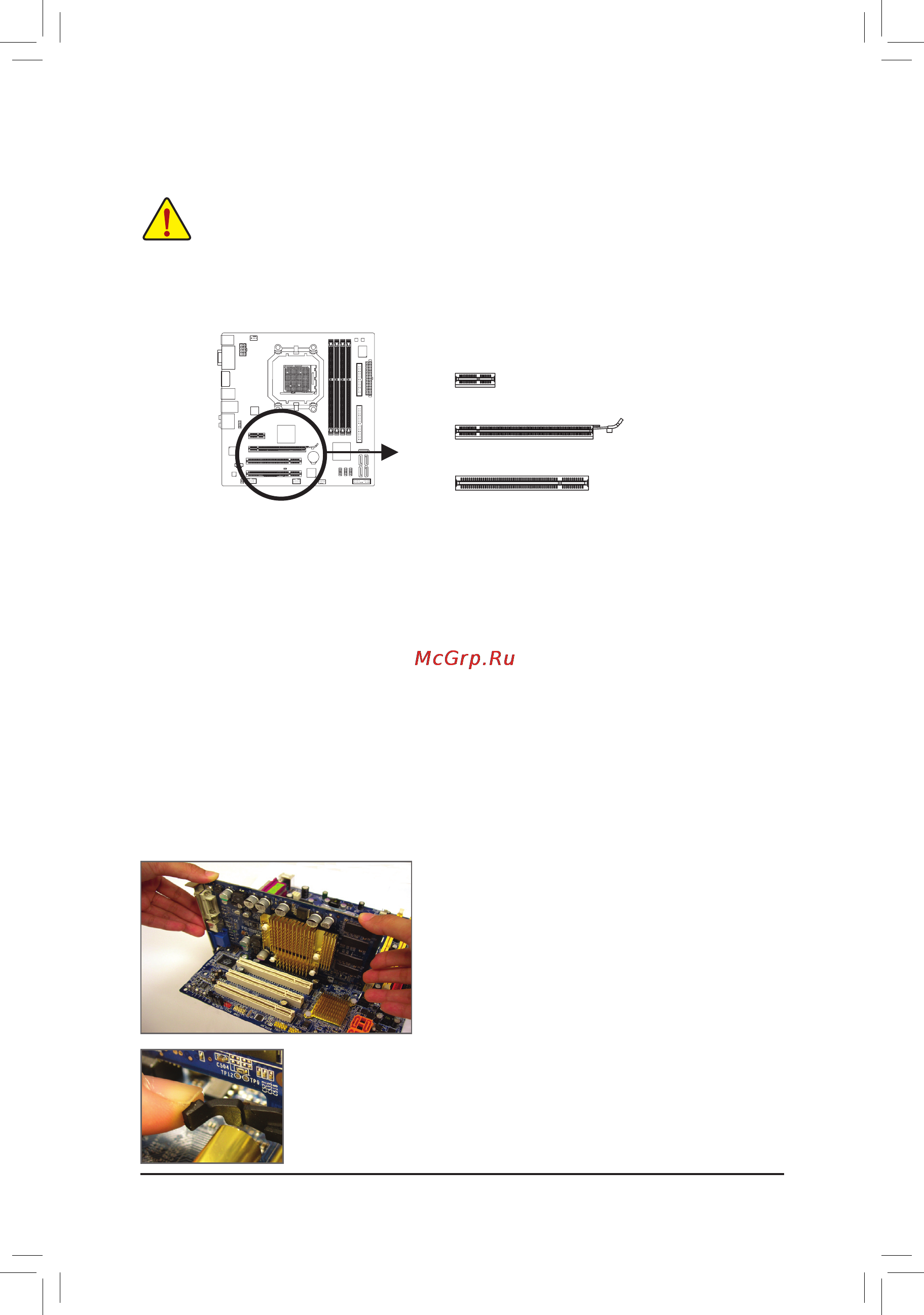

Инсталляция аппаратного обеспечения - 12 -
1-5 Установкаплатрасширения
Перед тем как приступить к инсталляции плат расширения, внимательно прочтите
рекомендации:
Убедитесь в том, что подготовленная к инсталляции плата расширения совместима с •
системной платой. Внимательно прочитайте сопроводительную документацию, которая
прилагается к плате расширения.
Чтобы исключить риск повреждения оборудования, до начала установки плат расширений •
выключите ПК и отсоедините силовой кабель от блока питания.
Приведенная далее пошаговая инструкция поможет корректно установить плату расширения в
соответствующий разъем на системной плате.
1. Определите разъем на системной плате, который совместим с предполагаемой к установке
платой расширения. Удалите заглушку на задней стенке корпуса ПК, освободив пространство для
беспрепятственной установки платы расширения.
2. Выровняйте плату по отношению к разъему и приложите небольшое усилие до упора в
направлении системной платы.
3. Убедитесь в том, что контактная группа платы расширения плотно соприкасается с контактами
разъема (наклоны и перекосы не допустимы).
4. Закрепите плату расширения на задней стенке корпуса ПК при помощи винта из комплекта
поставки корпуса.
5. После установки всех требуемых плат расширения верните на место и закрепите боковую стенку
корпуса.
6. Включите компьютер. При необходимости, вызовите BIOS Setup и активируйте параметры,
которые потребуются для корректной работы плат расширения.
7. Выполните инсталляцию драйвера платы расширения для соответствующей ОС.
Пример: Инсталляция и демонтаж графической PCI Express-платы:
Установка платы в разъем: •
Аккуратно надавите на верхний край графической
платы до полного соприкосновения контактов PCI
Express-разъема и платы расширения. Убедитесь
в устойчивости платы (перекосы и наклоны по
отношению к PCI Express-разъему недопустимы).
Закрепите плату на задней стенке корпуса с помощью
винта или специальной защелки.
Разъем PCI-порта
Разъем порта PCI Express x1
Разъем порта PCI Express x16
Демонтаж платы расширения из разъема PCIEX16_1: •
Освободив плату от защелки установленной на PCI Express-разъеме,
двумя руками аккуратно извлеките плату расширения, как показано на
иллюстрации.
